产品
滤波器
通带频率 520~920MHz,DC-400MHz≥40dB,1100-3000MHz≥40dB,表面贴装
- ZBF14-L720-400-751
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 520 | ~ | 920 | MHz | ||
| 通带损耗 | 2 | dB | ||||
| 带内波动 | 1 | dB | ||||
| 带外抑制 | DC-400 | MHz≥ | 40 | dB | ||
| 带外抑制 | 1100-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 400.00 | 91.01 | 115.76 | -70.21 | -70.21 | -14.75 |
| 450.00 | 32.61 | 34.59 | -29.50 | -29.50 | 2.67 |
| 500.00 | 1.75 | 1.94 | -2.41 | -2.41 | 10.48 |
| 550.00 | 1.18 | 1.17 | -0.84 | -0.84 | 5.03 |
| 600.00 | 1.24 | 1.23 | -0.70 | -0.70 | 3.64 |
| 650.00 | 1.35 | 1.36 | -0.76 | -0.76 | 3.08 |
| 700.00 | 1.34 | 1.37 | -0.74 | -0.74 | 2.95 |
| 750.00 | 1.27 | 1.28 | -0.75 | -0.75 | 2.91 |
| 800.00 | 1.18 | 1.19 | -0.76 | -0.76 | 3.09 |
| 850.00 | 1.28 | 1.33 | -0.94 | -0.94 | 3.38 |
| 900.00 | 1.08 | 1.12 | -1.13 | -1.13 | 4.14 |
| 950.00 | 1.16 | 1.08 | -1.96 | -1.96 | 6.35 |
| 1000.00 | 11.73 | 13.80 | -16.28 | -16.28 | 5.72 |
| 1050.00 | 20.61 | 28.24 | -30.14 | -30.14 | 2.48 |
| 1100.00 | 29.34 | 43.91 | -49.42 | -49.42 | 1.64 |
参考实物图
外形结构图（mm）

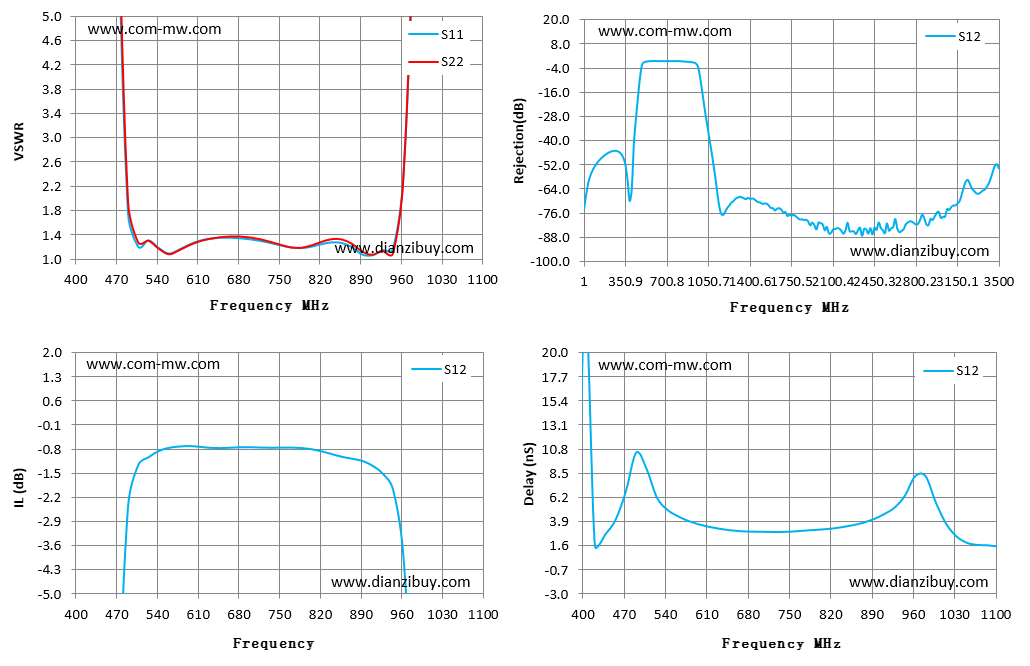

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
