电缆组件缩略图

电缆组件

DC~18GHz, 稳幅稳相, 4000mm, N-J, N-J

  • DCA9-NM4000NM5.2-1474
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

产品特点

高性价比稳幅稳相电缆组件。

主要参数

指标名称频率(GHz)MinTypeMax单位
频率范围DC~18GHz
插入损耗DC-21.071.53dB
插入损耗2-62.322.85dB
插入损耗6-123.163.95dB
插入损耗12-184.124.72dB
驻波DC-21.041.38
驻波2-61.081.38
驻波6-121.121.38
驻波12-181.211.38

其它参数

电缆类别稳幅稳相电缆组件
长度4000mm
接口一N-J不锈钢螺母
接口二N-J不锈钢螺母
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证

外形结构图

外形尺寸(mm)

A 4000mmC119mm
B 5.2mmE119mm
T 70mmW120.2mm
W220.2mm

典型功率曲线图

参考实物图

典型测试数据

频率(MHz)插损(dB)输入驻波输出驻波
1000.011.021.01
10001.021.041.03
15001.471.051.04
25001.951.061.05
40002.261.071.06
50002.451.081.07
60002.601.081.08
70002.761.071.09
80002.981.081.09
90003.171.091.10
100003.421.111.11
120003.861.141.13
140004.181.171.15
160004.501.191.17
180004.601.211.18

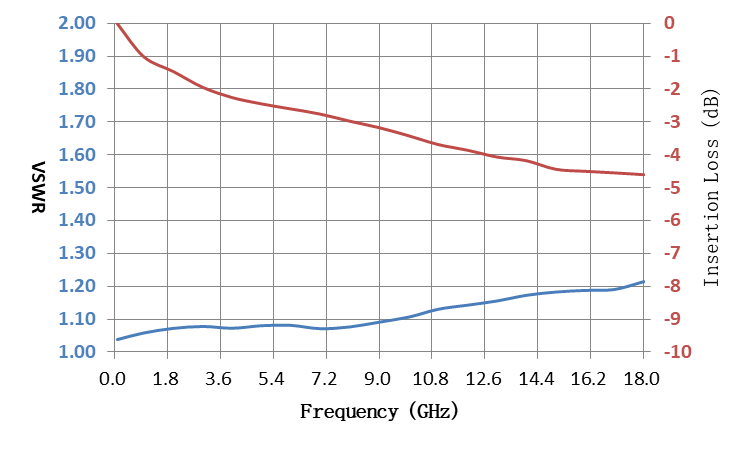

典型测试曲线图

电缆结构图

注意事项

1建议安装半径大于36mm
