滤波器
通带频率DC~30MHz, 60-80MHz≥40dB, 80-120MHz≥60dB, SMA
- ZLPF3-L0-30-3669
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 30 | MHz |
| 通带损耗 | / | / | 0.2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 60-80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 80-120 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳铜 镀金 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
| 幅度一致性 | ≤0.5dB |
功能示意图

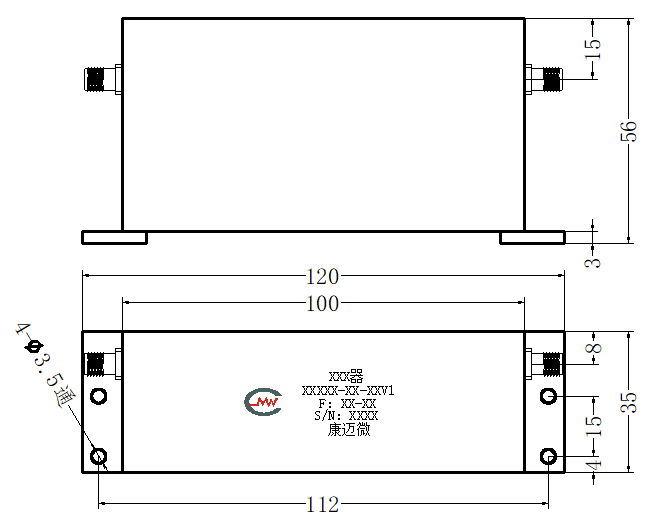

外形结构图（mm）

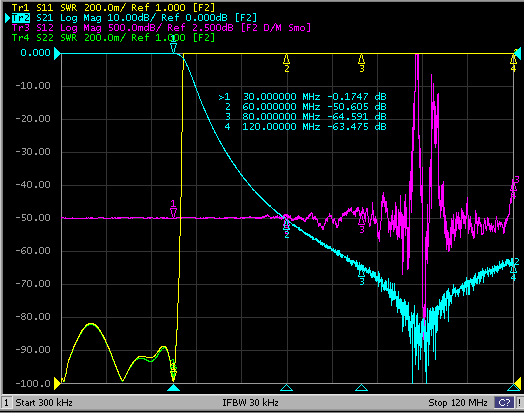

典型测试曲线图
