通带频率 17.7~18.75GHz,DC-16.7GHz≥70dBc,19.75-36GHz≥70dBc,SMA-F可拆
- ZBF25-C18.23-1.05G-952
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 18.75 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-16.7 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 19.75-36 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 16.70 | 57.84 | 57.98 | -92.61 | 0.43 |
| 16.91 | 53.47 | 62.74 | -75.32 | 0.80 |
| 17.13 | 63.43 | 49.00 | -62.31 | -0.19 |
| 17.34 | 48.95 | 47.51 | -42.04 | 0.63 |
| 17.56 | 11.38 | 10.14 | -9.69 | 2.95 |
| 17.77 | 1.18 | 1.16 | -0.79 | 2.36 |
| 17.99 | 1.17 | 1.17 | -0.68 | 1.88 |
| 18.20 | 1.15 | 1.14 | -0.67 | 1.74 |
| 18.41 | 1.11 | 1.08 | -0.67 | 1.77 |
| 18.63 | 1.16 | 1.14 | -0.73 | 1.95 |
| 18.84 | 1.12 | 1.12 | -0.86 | 2.62 |
| 19.06 | 18.51 | 24.28 | -16.70 | 2.08 |
| 19.27 | 38.54 | 41.67 | -45.02 | 0.64 |
| 19.49 | 45.05 | 51.27 | -65.95 | 0.32 |
| 19.70 | 42.87 | 50.94 | -81.40 | -2.30 |

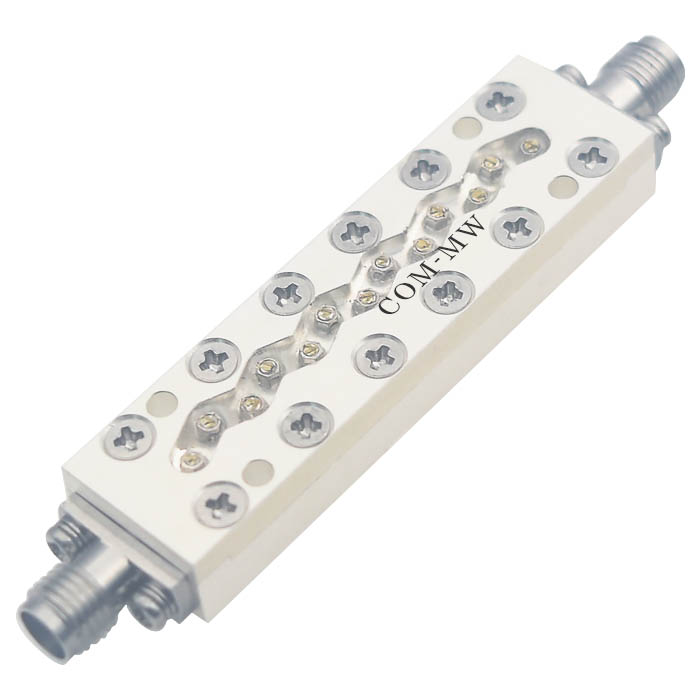

参考实物图

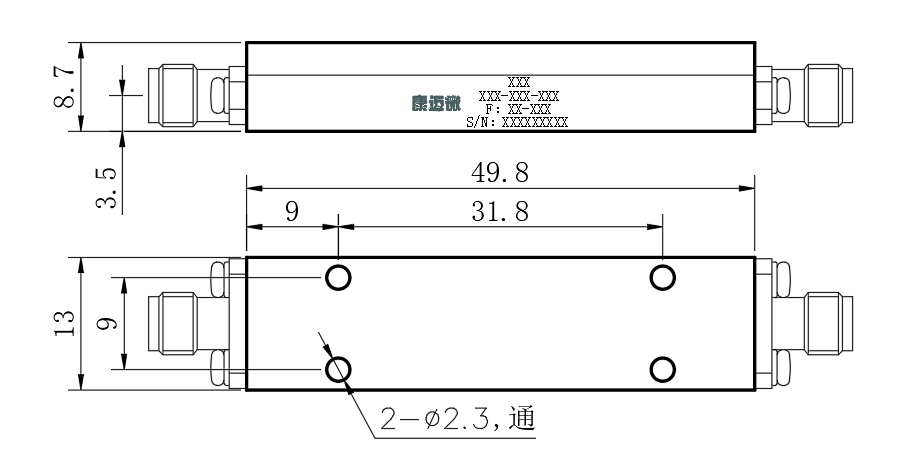

外形结构图（mm）

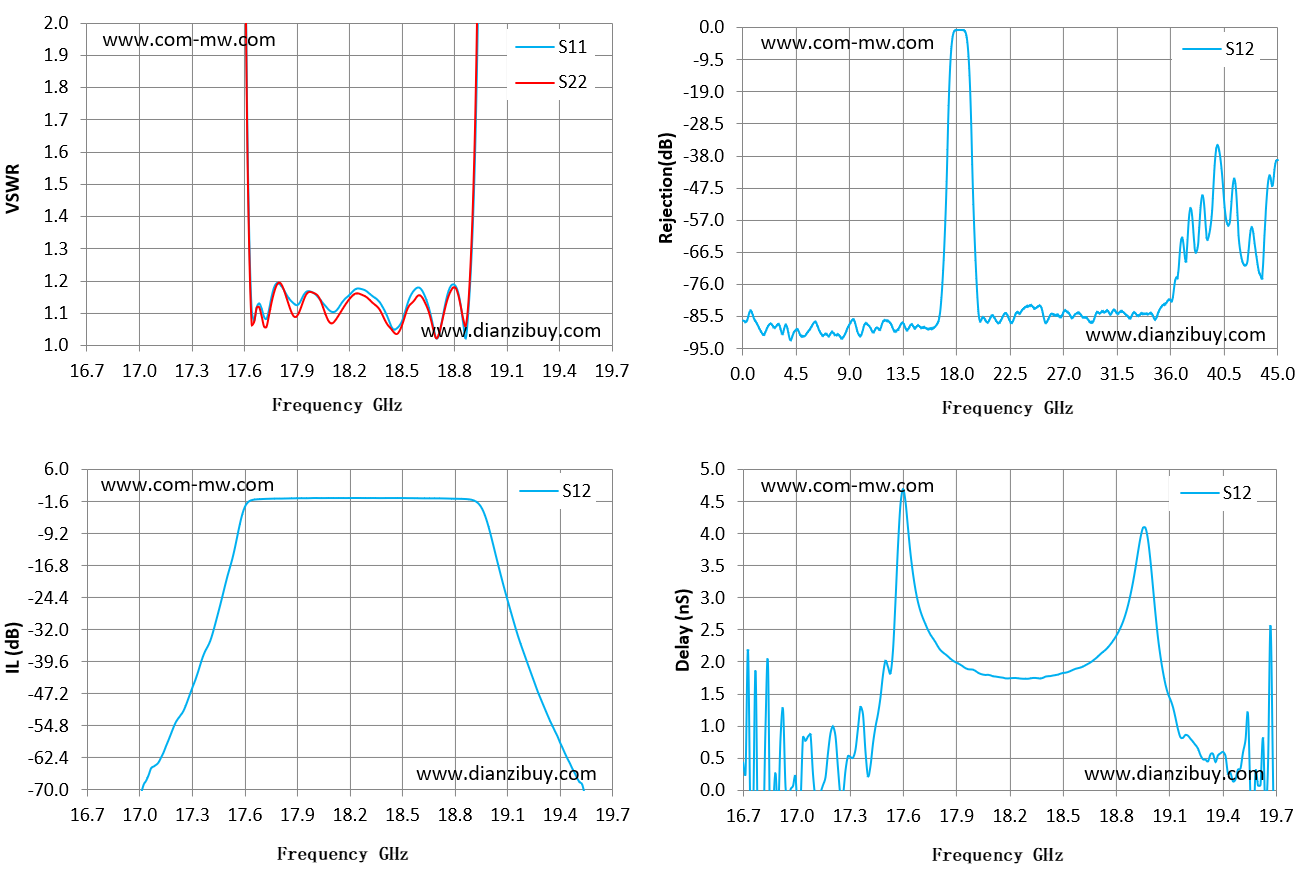

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
