产品
双工器
90~950MHz,1050~1900MHz,~GHz,~MHz,~MHz,SMA
- ZCB2-L90-2000-3339
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率一 | 90 | ~ | 950 | MHz | ||
| 通带频率二 | 1050 | ~ | 1900 | MHz | ||
| 输入输出驻波比 | 1.8 | 2.0 | ||||
| 通带一&通带二交叉点频偏 | 1000±50 | MHz | ||||
| 交叉点损耗 | 1000±50 | MHz≥ | 5.5 | dB | ||
| 频率一损耗 | 90-950 | MHz≥ | 1.6 | dB | ||
| 频率二损耗 | 1050-1900 | MHz≥ | 1.8 | dB | ||
| 通带一抑制度 | DC-60 | MHz≥ | 70 | dBc | ||
| 通带一抑制度 | 1.2-6 | GHz≥ | 70 | dBc | ||
| 通带一抑制度 | DC-0.8 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | 2.3-6 | GHz≥ | 70 | dBc |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 5W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃ |

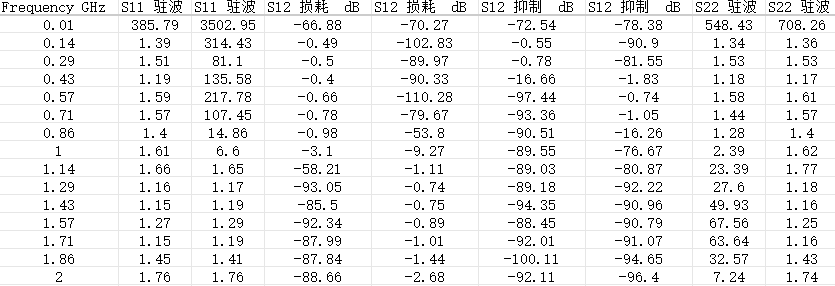

典型测试数据

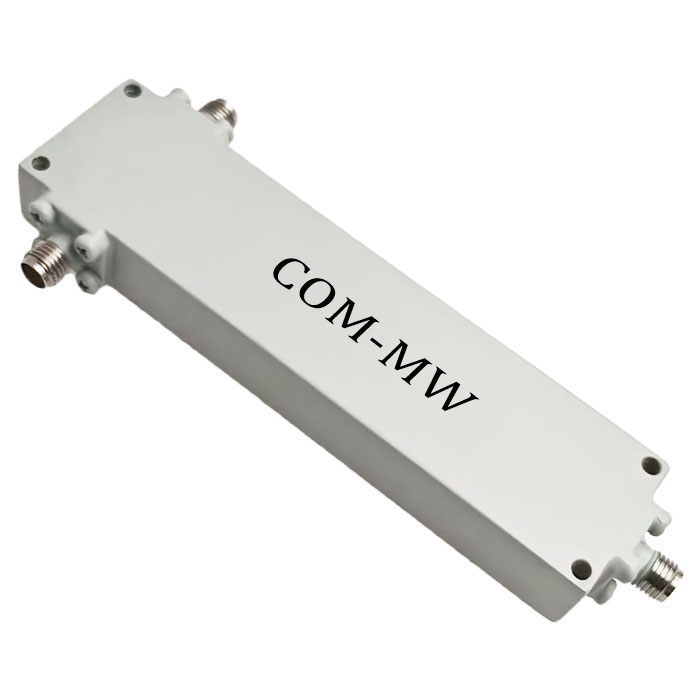

参考实物图

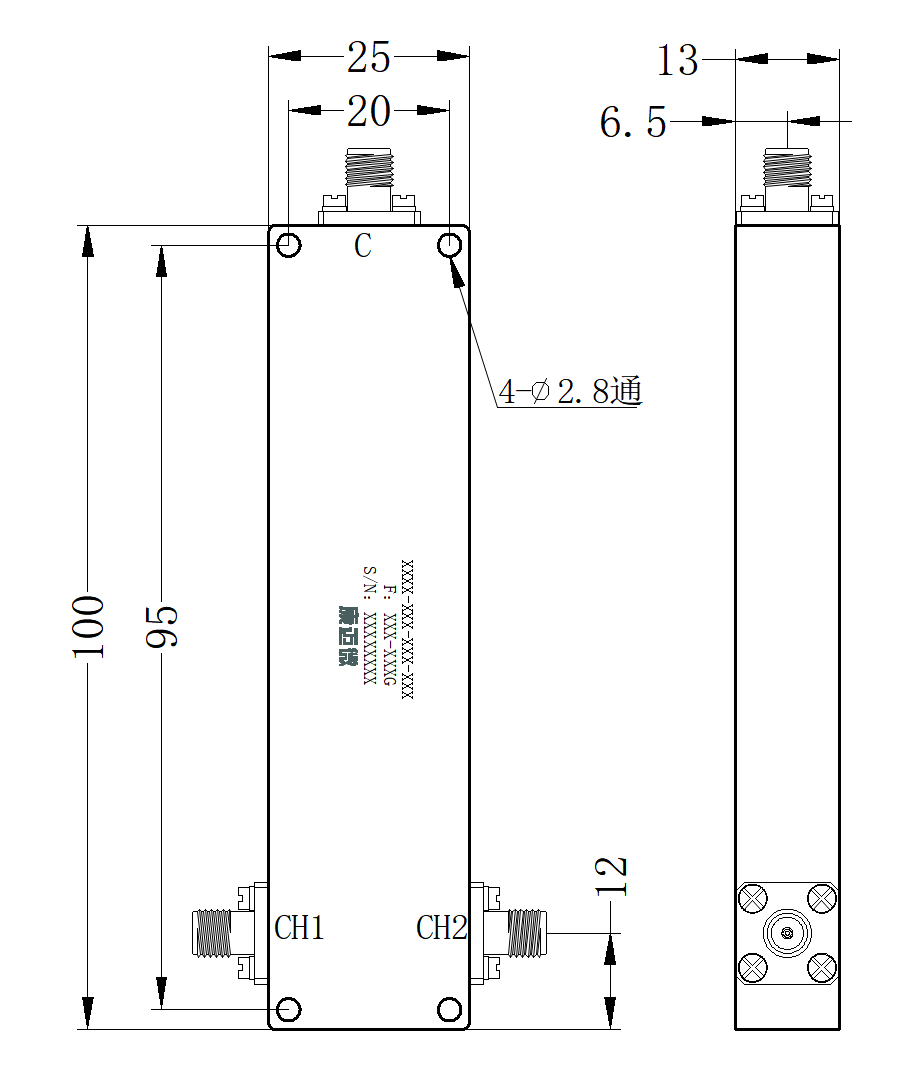

外形结构图（mm）

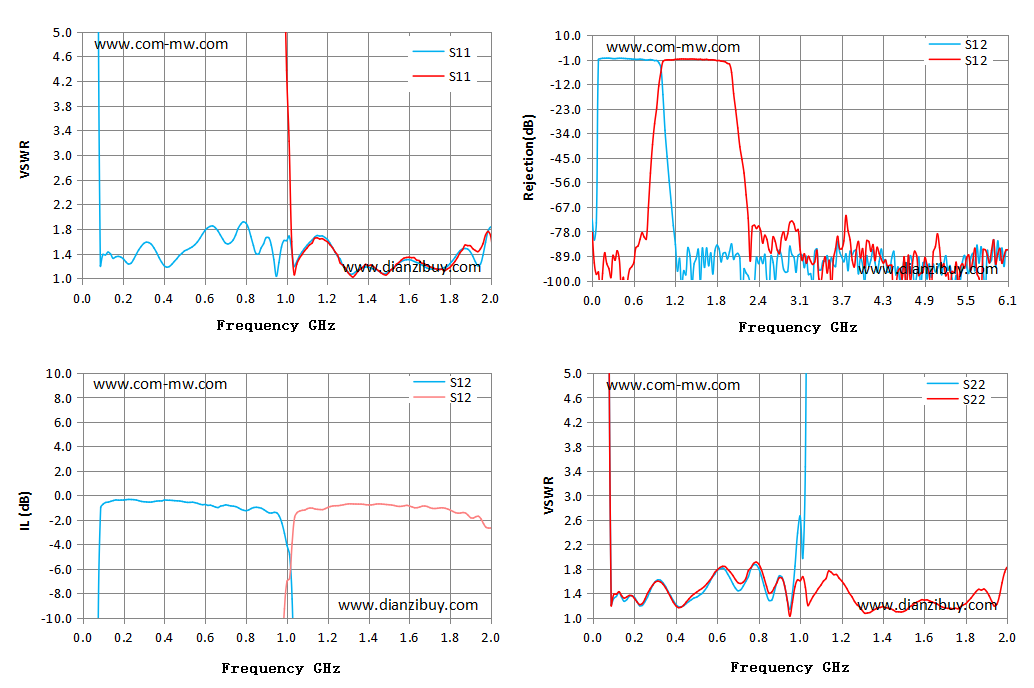

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
