限幅器
工作频率10~10000MHz, 限幅电平16dBm, 功率容量17W, N -JK
- DL8-0.009-10000-3859
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
防水，低限幅电平。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 10000 | MHz |
| 限幅电平 | 16 | dBm | ||
| 插入损耗 | 1.6 | dB | ||
| 驻波比 | 1.6@20~10000MHz | 2.2@10~20MHz |
其它参数
| 功率容量 | 17W |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.94 | 1.94 | -0.56 |
| 0.87 | 1.06 | 1.04 | -0.31 |
| 1.72 | 1.07 | 1.04 | -0.42 |
| 2.58 | 1.17 | 1.17 | -0.55 |
| 3.44 | 1.3 | 1.33 | -0.78 |
| 4.29 | 1.3 | 1.32 | -0.72 |
| 5.15 | 1.08 | 1.1 | -0.69 |
| 6.01 | 1.24 | 1.15 | -0.72 |
| 6.86 | 1.32 | 1.36 | -0.84 |
| 7.72 | 1.58 | 1.67 | -1.05 |
| 8.57 | 1.38 | 1.56 | -1.16 |
| 9.43 | 1.25 | 1.17 | -1.01 |
| 10.29 | 1.47 | 1.49 | -1.27 |
| 11.14 | 2.43 | 2.58 | -2.69 |
| 12 | 2.25 | 2.75 | -2.58 |

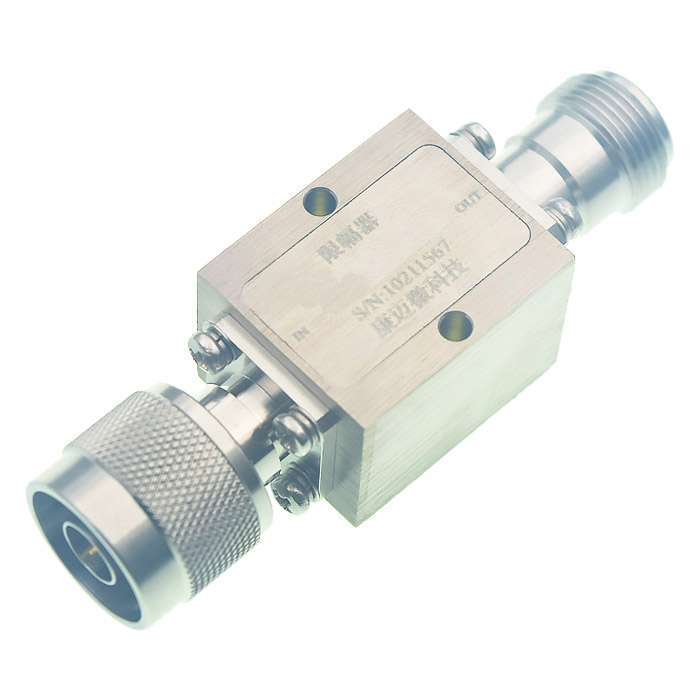

参考实物图

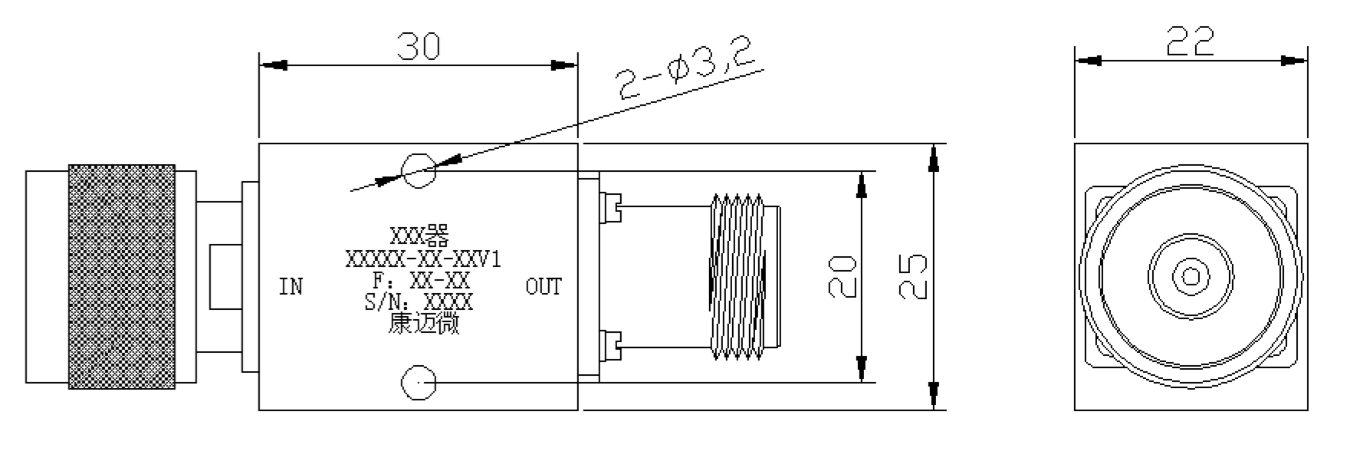

外形结构图（mm）

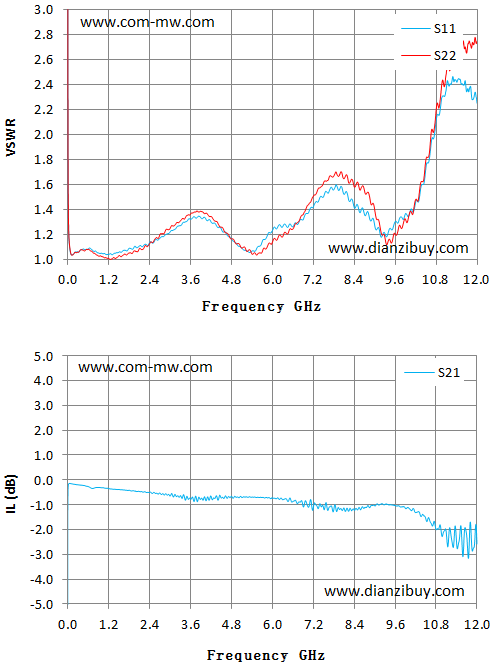

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
