低噪声放大器
2~6GHz, 增益37dB, 噪声系数0.9dB, P-1dB功率12dBm, SMA-K
- DLNA8-2-6G-2556
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 6 | GHz |
| 增益 | 37 | 40 | dB | |
| 增益平坦度 | ±1.25 | dB | ||
| 噪声系数 | 0.9 | 1.1 | dB | |
| 驻波比 | 1.5 | 2 | ||
| P-1dB功率 | 12 | 14 | dBm | |
| 最大输入不损坏功率 | 10 | dBm | ||
| 杂散抑制 | 60 | dBc |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 反向隔离 | 55dB；典型值60dB |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 供电端口 | SSMA连接器供电，接口可拆，配0.8mm玻珠针，也可以更为为SMA-K供电 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | 1dB功率 dBm | N 噪声 dB |
|---|---|---|---|---|---|
| 1000 | 1.53 | 2.38 | 34.97 | 14.67 | 2.04 |
| 1429 | 1.6 | 1.09 | 42.19 | 16.78 | 1.29 |
| 1857 | 1.7 | 1.85 | 41.98 | 16.82 | 0.98 |
| 2286 | 1.83 | 1.61 | 41.4 | 16.34 | 0.68 |
| 2714 | 1.74 | 1.13 | 41.34 | 16.05 | 0.89 |
| 3143 | 1.77 | 1.41 | 41.92 | 16.1 | 0.91 |
| 3571 | 1.76 | 1.45 | 42.51 | 16 | 0.66 |
| 4000 | 1.66 | 1.34 | 42.93 | 16.18 | 0.63 |
| 4429 | 1.57 | 1.2 | 42.85 | 15.55 | 0.87 |
| 4857 | 1.59 | 1.59 | 42.43 | 15.05 | 0.99 |
| 5286 | 1.67 | 1.9 | 42.08 | 14.86 | 0.85 |
| 5714 | 1.46 | 1.32 | 41.99 | 14.42 | 0.85 |
| 6143 | 1.28 | 1.38 | 41.03 | 13.85 | 0.94 |
| 6571 | 1.24 | 1.97 | 40.17 | 12.98 | 1.05 |
| 7000 | 2.2 | 2.11 | 41.12 | 11.35 | 1.08 |

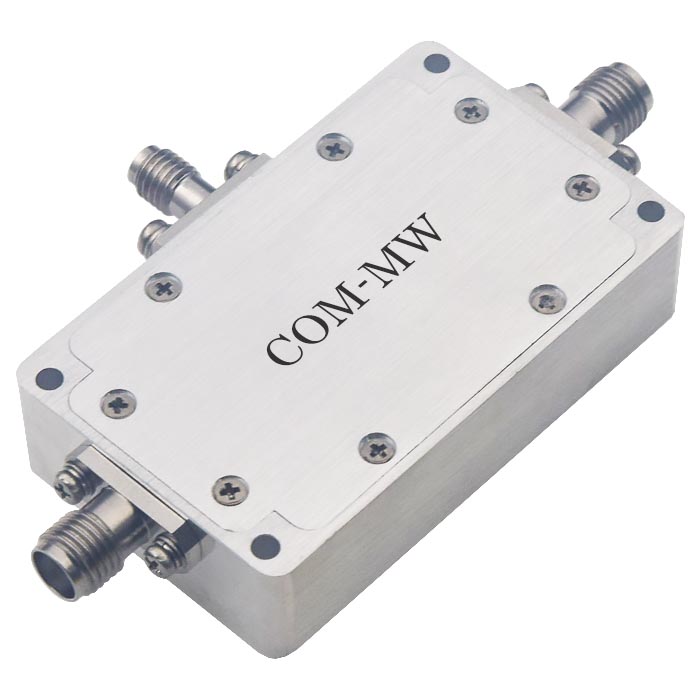

参考实物图

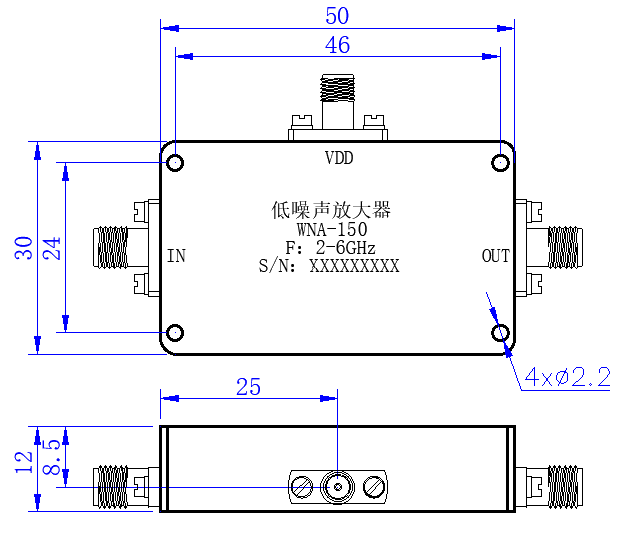

外形结构图（mm）

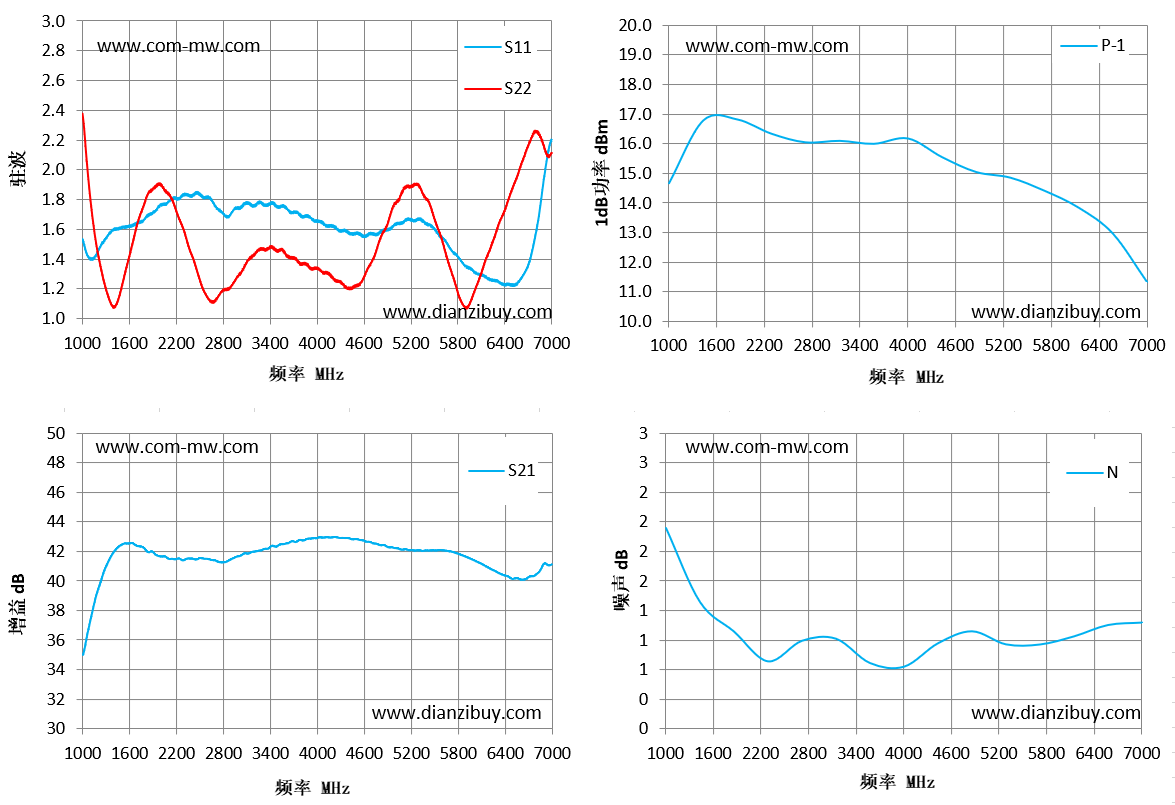

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
