产品
滤波器
通带频率 1100~1600MHz,DC-800MHz≥60dBc,1000MHz≥30dBc,表面贴装
- ZBF15-L1350-500-2852
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1000 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 1700 | MHz≥ | 30 | dBc | ||
| 带外抑制 | 1900-3000 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1000 | 37.39 | 47.87 | -31.53 | -31.53 | 1.76 |
| 1050 | 19.11 | 21.78 | -16.00 | -16.00 | 3.30 |
| 1100 | 1.29 | 1.27 | -1.76 | -1.76 | 7.44 |
| 1150 | 1.22 | 1.26 | -1.08 | -1.08 | 4.07 |
| 1200 | 1.13 | 1.18 | -0.94 | -0.94 | 3.29 |
| 1250 | 1.21 | 1.21 | -0.85 | -0.85 | 2.85 |
| 1300 | 1.14 | 1.13 | -0.83 | -0.83 | 2.64 |
| 1350 | 1.16 | 1.16 | -0.85 | -0.85 | 2.54 |
| 1400 | 1.23 | 1.21 | -0.93 | -0.93 | 2.58 |
| 1450 | 1.33 | 1.30 | -1.00 | -1.00 | 2.67 |
| 1500 | 1.30 | 1.27 | -1.20 | -1.20 | 2.82 |
| 1550 | 1.11 | 1.09 | -1.24 | -1.24 | 3.38 |
| 1600 | 1.08 | 1.02 | -1.68 | -1.68 | 4.49 |
| 1650 | 1.41 | 1.29 | -3.35 | -3.35 | 7.70 |
| 1700 | 12.80 | 10.44 | -27.03 | -27.03 | 2.72 |
参考实物图
外形结构图（mm）

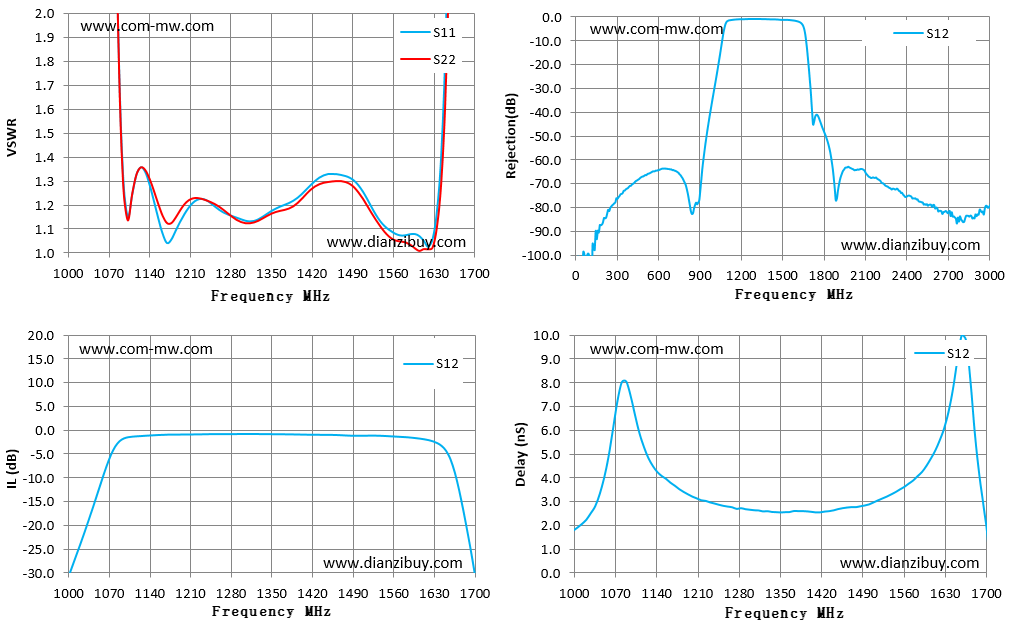

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
