产品
频分器
工作频率 L DC-2.8GHz,工作频率 H 3.4-8.5GHz
- CE0010
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
特点及应用
高性能，超带宽
低损耗、高隔离
体积小、性能优
可根据要求定制
技术要求
| 项目 | 参数 | 单位 |
| 工作频率 L | DC-2.8 | GHz |
| 工作频率 H | 3.4-8.5 | GHz |
| 插入损耗 | <2.0 | dB |
| 带内波动 | <2.0 | dB |
| 驻波比 | <1.8:1 | |
| 带外抑制 L | >40@3.4-8.5GHz | dB |
| 带外抑制 H | >40@DC-2.8GHz | dB |
其它要求：设计保证
| 承受功率 | 5W CW |
| 工作温度 | -55~+85℃ |
| 储存温度 | -55~+85℃ |

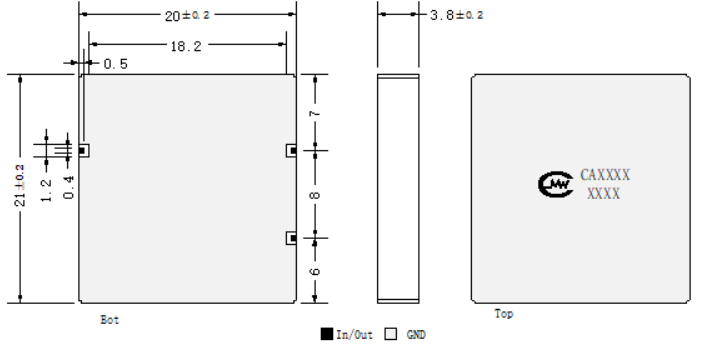

外形图

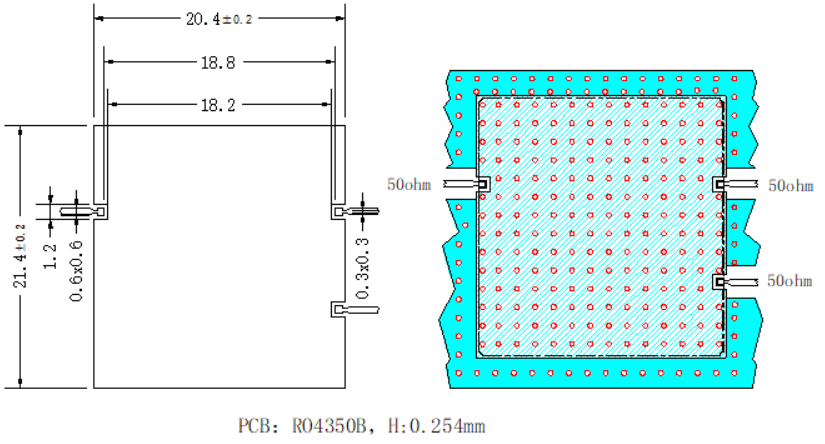

推荐装配图
注意事项
1：建议分腔使用，端口可互换，单侧距离侧壁1.0mm，表面距上盖2.0mm，支持260℃回流焊
2：表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，只有良好的接地和正常的安装才能发挥滤波器最佳性能，获得最佳效果
3：在清洗过程中滤波器不能长时间浸泡在清洗液中，清洗不应对滤波器性能、标识及焊点产生影响，清洗后放入40-50°的烤箱中，烘烤干燥20-30分钟
4：实际使用中空间对谐波抑制影响较大，在滤波器表面或壳体上填充吸收材料可获取更有效的谐波抑制

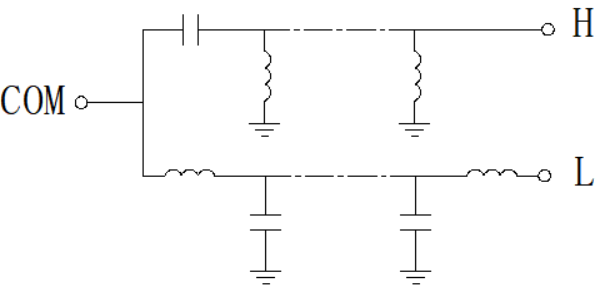

原理图
