低噪声放大器
4000~8000MHz, 增益35dB, 噪声系数1.2dB, P-1dB功率10dBm, SMA
- DLNA8-4-8G-3874
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4000 | ~ | 8000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | 1.2 | dB | ||
| 噪声系数 | 1.2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 工作电压 | +15V |
| 工作电流 | 150mA |
| 工作温度 | -40~+60℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | Gain | P-1 | PSAT | Nosie |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 2 | 2.29 | 2.21 | 32.71 | 17.5 | 20.5 | 2.69 |
| 2.57 | 2.54 | 1.22 | 38.11 | 19.6 | 20.7 | 1.59 |
| 3.14 | 2.42 | 1.77 | 38.57 | 20.3 | 21.1 | 1.56 |
| 3.71 | 2 | 1.78 | 38.88 | 19.8 | 21.2 | 1.1 |
| 4.29 | 1.6 | 1.52 | 39.49 | 19.8 | 21.3 | 1.15 |
| 4.86 | 1.29 | 1.28 | 40.04 | 19.4 | 21.1 | 1.12 |
| 5.43 | 1.26 | 1.17 | 40.26 | 19 | 21.2 | 1.4 |
| 6 | 1.44 | 1.15 | 40.34 | 18.8 | 21.3 | 1.05 |
| 6.57 | 1.53 | 1.14 | 40.35 | 19.6 | 21.2 | 1.11 |
| 7.14 | 1.55 | 1.28 | 40.29 | 19.8 | 21 | 1.11 |
| 7.71 | 1.71 | 1.64 | 39.86 | 19.9 | 21 | 1.14 |
| 8.29 | 2.07 | 1.81 | 39.42 | 19.7 | 20.7 | 1.18 |
| 8.86 | 2.53 | 1.5 | 38.88 | 19.4 | 20.6 | 1.55 |
| 9.43 | 3.17 | 1.31 | 38.13 | 19.4 | 20.6 | 1.52 |
| 10 | 4.18 | 1.84 | 36.96 | 19.3 | 20.5 | 1.35 |

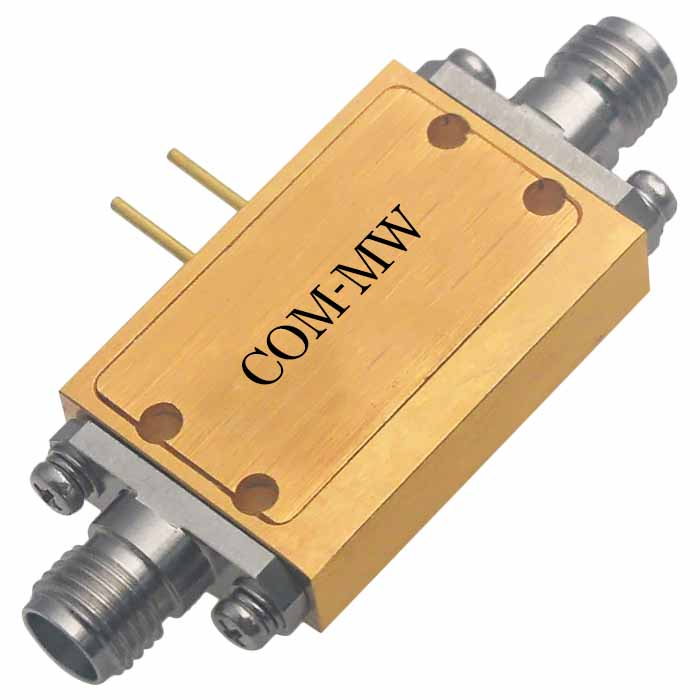

参考实物图

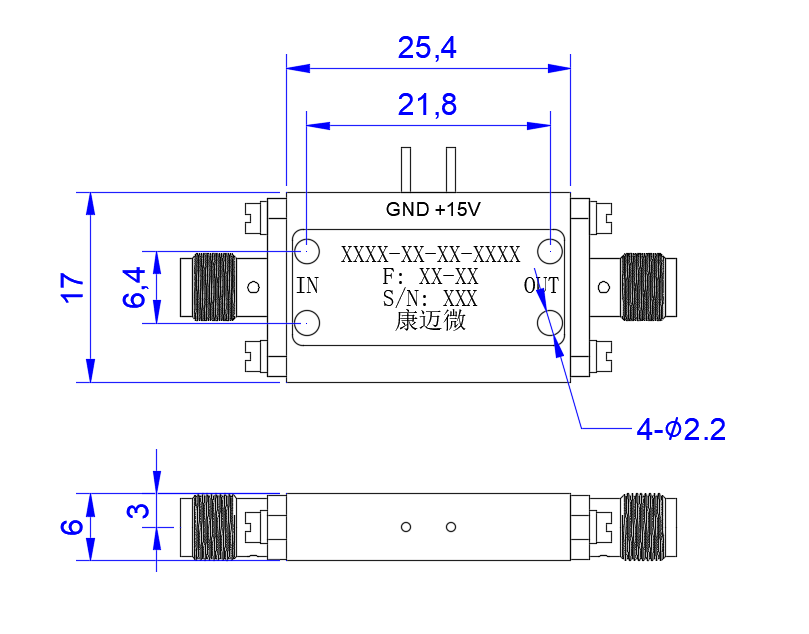

外形结构图（mm）

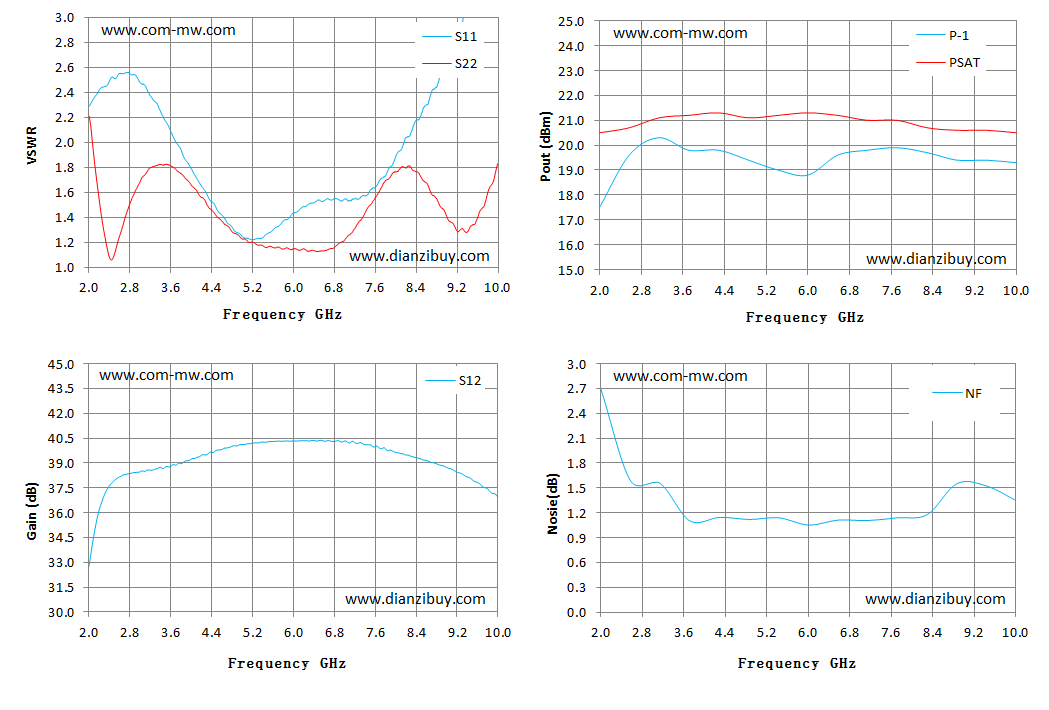

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
