滤波器
通带频率1.7~1.9GHz, DC-1450MHz≥40dBc, 2150-5000MHz≥40dBc, SMA
- ZBF15-L1800-200-629
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.7 | ~ | 1.9 | GHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1450 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2150-5000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1500 | 23.84 | 33.53 | -55.19 | -1.02 |
| 1543 | 12.8 | 23.81 | -30.54 | 2.59 |
| 1586 | 2.42 | 5.78 | -11.25 | 9.19 |
| 1629 | 1.54 | 2.15 | -3.53 | 6.32 |
| 1671 | 1.22 | 1.61 | -2.41 | 4.82 |
| 1714 | 1.35 | 1.51 | -2.05 | 4.19 |
| 1757 | 1.31 | 1.5 | -2 | 3.92 |
| 1800 | 1.27 | 1.43 | -2.01 | 3.8 |
| 1843 | 1.24 | 1.37 | -2.16 | 4.09 |
| 1886 | 1.19 | 1.35 | -2.45 | 4.43 |
| 1929 | 1.11 | 1.34 | -3.19 | 5.52 |
| 1971 | 1.94 | 2.02 | -6.02 | 7.04 |
| 2014 | 6.84 | 2.81 | -15.13 | 6.7 |
| 2057 | 15.51 | 6.59 | -29.88 | 3.53 |
| 2100 | 22.64 | 13.5 | -45.32 | 2.38 |

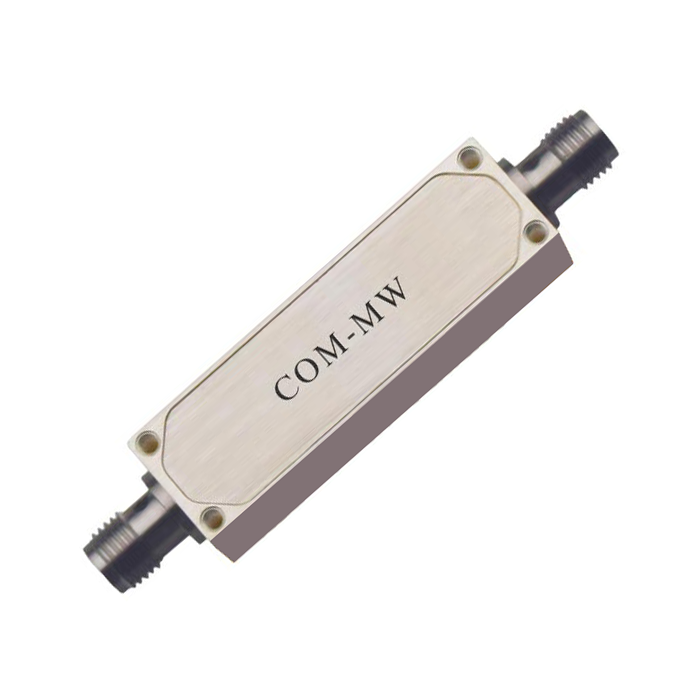

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
