产品
开关
1~40GHz,单刀八掷 ,电子反射式,700ns,2.92
- DSW8-8R2-40G-3851
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 40 | GHz |
| 插入损耗 | 7.5 | 8.5 | dB | |
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 | |||
| 通道间相位一致性 | ±10 | ° | ||
| 带内平坦度 | ±3.5 | dB |
其它参数
| 开关路数 | 单刀八掷 |
| 开关特性 | 电子反射式 |
| 开关时间 | 700ns |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 0.2W |
| 工作电压 | +220V |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 供电接口：USB-C，控制接口：J30J-9ZKP。 |
真值表(1:+3.3V,0:0V)
| 信号通道 | A | B | C |
| J0-J1 | 1 | 0 | 1 |
| J0-J2 | 0 | 0 | 0 |
| J0-J3 | 1 | 0 | 0 |
| J0-J4 | 0 | 1 | 0 |
| J0-J5 | 1 | 1 | 1 |
| J0-J6 | 1 | 1 | 0 |
| J0-J7 | 0 | 0 | 1 |
| J0-J8 | 0 | 1 | 1 |
典型测试数据
| Frequency GHz | S11 驻波 | S01 损耗 dB | S04 损耗 dB | S08 损耗 dB | S13 相位 ° | S17 相位 ° | S45 隔离 dB | S67 隔离 dB |
| 1 | 1.42 | -1.91 | -1.83 | -1.87 | 0.7 | 0.8 | -72.4 | -67.9 |
| 3.86 | 1.53 | -2.08 | -2.01 | -1.99 | -0.37 | -0.49 | -67.3 | -59.7 |
| 9.57 | 1.58 | -3.25 | -3.21 | -3.27 | 0.56 | -0.29 | -71.6 | -63.3 |
| 15.29 | 1.33 | -3.31 | -3.49 | -3.55 | 1.9 | 1.01 | -52.6 | -49.2 |
| 21 | 1.84 | -4.14 | -3.85 | -3.94 | 5.47 | 2.2 | -72.1 | -56.9 |
| 26.71 | 1.41 | -4.25 | -4.25 | -4.66 | -2.07 | -1.13 | -64.1 | -59.2 |
| 32.43 | 1.94 | -5.32 | -5.33 | -5.67 | -3.19 | 0.45 | -66.3 | -59.9 |
| 38.14 | 1.65 | -6.81 | -6.7 | -6.8 | -3.13 | 0.81 | -64.7 | -59.8 |
| 41 | 2.03 | -7.69 | -8.17 | -7.87 | 1.15 | 6.54 | -57.3 | -56.7 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1~J8 |

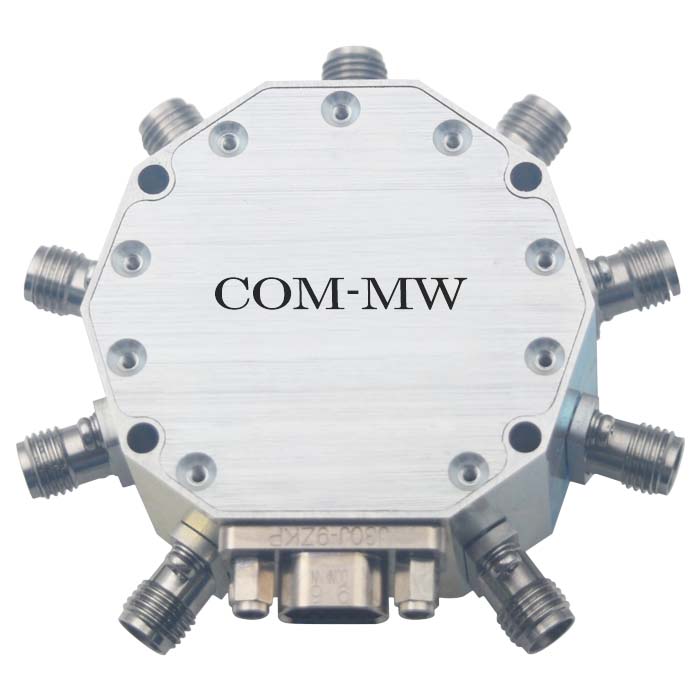

参考实物图

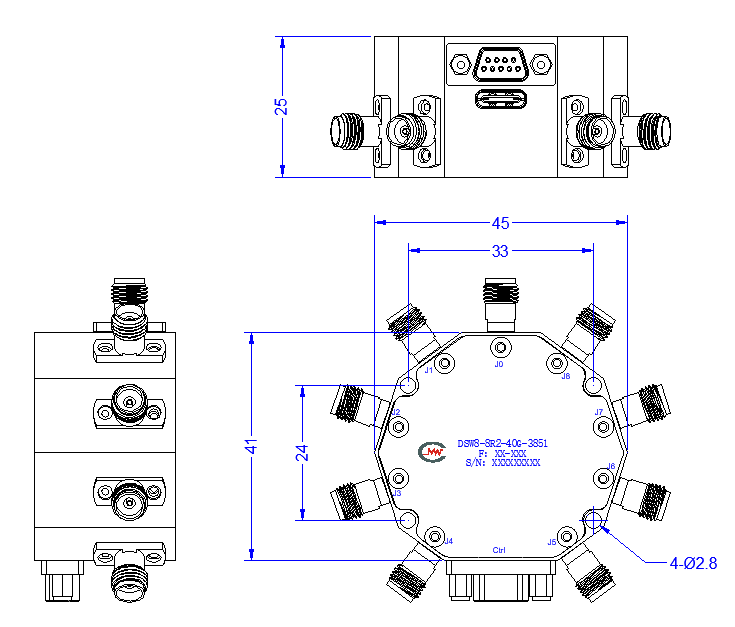

外形结构图（mm）
典型测试曲线图
J30J-9引脚定义
| 序号 | 1 | 2 | 3 | 4 | 5 | 6-9 |
| 引脚定义 | A | B | C | +5V | GND | NC |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
