产品
衰减器
工作频率DC~40GHz, 衰减度30dB, 20W, 50Ω, 2.92-JK
- DA9-3020-0-40000-1338
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 40 | GHz |
| 衰减度 | 28.5 | 30 | 32.5 | dB |
| 驻波比 | 1.4 |
其它参数
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 输入端：2.92-J |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 衰减度 |
| 3 | 1.04 | 1.03 | -29.68 |
| 6 | 1.09 | 1.06 | -29.81 |
| 9 | 1.1 | 1.13 | -29.95 |
| 12 | 1.08 | 1.22 | -30 |
| 16 | 1.12 | 1.25 | -30.09 |
| 19 | 1.03 | 1.15 | -30.11 |
| 22 | 1.03 | 1.02 | -30.19 |
| 25 | 1.12 | 1.05 | -30.39 |
| 28 | 1.21 | 1.12 | -30.47 |
| 31 | 1.12 | 1.11 | -30.52 |
| 34 | 1.2 | 1.08 | -30.44 |
| 37 | 1.11 | 1.07 | -30.45 |
| 40 | 1.2 | 1.01 | -30.34 |
| 44 | 1.92 | 1.24 | -29.04 |

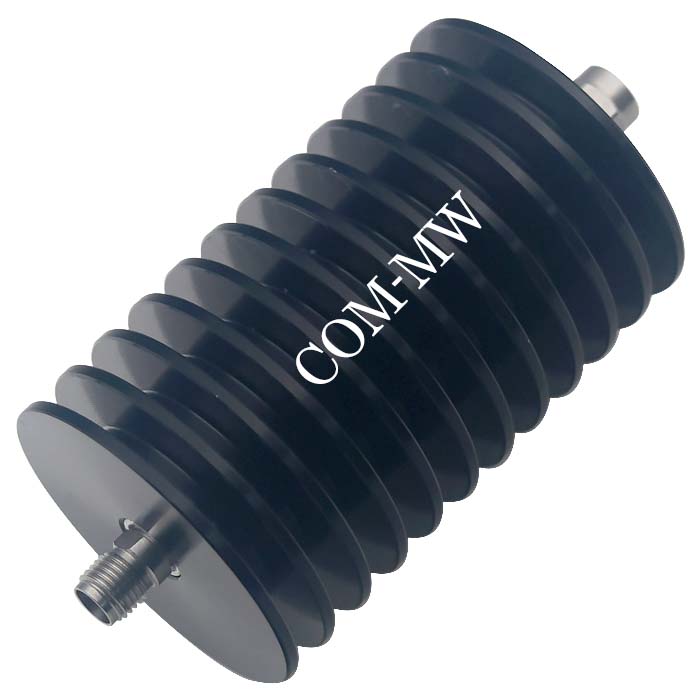

参考实物图
外形结构图（mm）

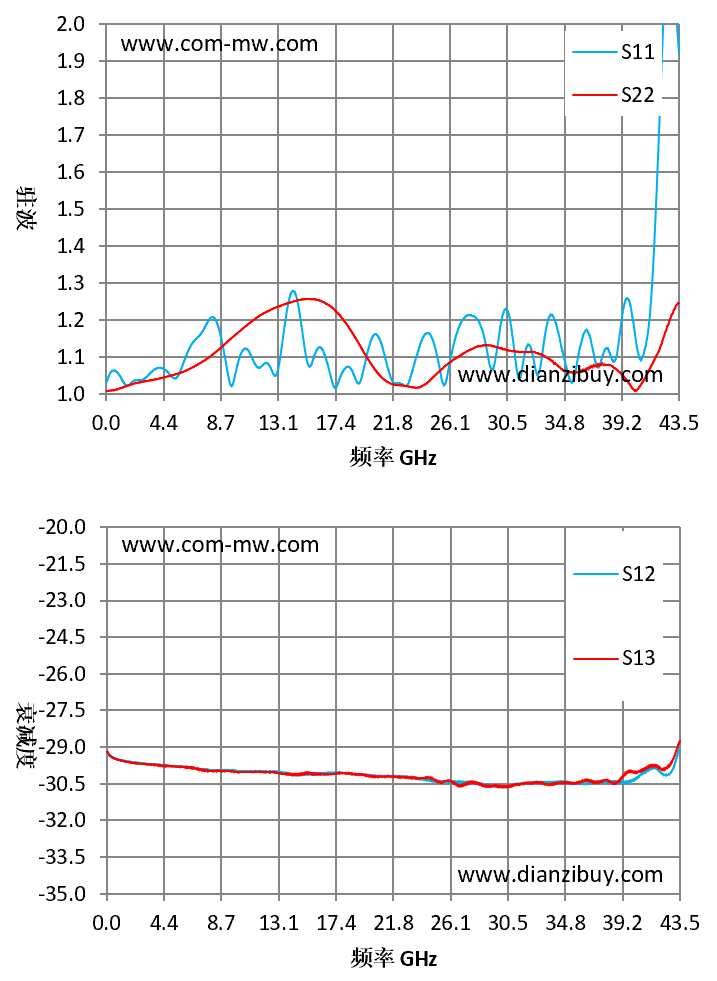

典型测试曲线图
