产品
带阻滤波器
阻带频率1920~1980MHz, ≥60dB, 通带频率DC~1910MHz, 1990~6000MHz, N
- K6-1920-1980-10N60100-002
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1920 | ~ | 1980 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1910 | MHz | |
| 通带频率 | 1990 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1850 | -0.26 | 1.37 |
| 1900 | -0.69 | 1.08 |
| 1905 | -0.99 | 1.48 |
| 1910 | -2.53 | 1.26 |
| 1915 | -16.88 | 18.79 |
| 1920 | -65.04 | 33.27 |
| 1930 | -70.85 | 44.96 |
| 1950 | -89.98 | 40.32 |
| 1970 | -68.06 | 35.06 |
| 1980 | -84.74 | 40.3 |
| 1985 | -18.43 | 21.45 |
| 1990 | -2.48 | 1.33 |
| 1995 | -1.07 | 1.41 |
| 2000 | -0.78 | 1.22 |
| 2050 | -0.41 | 1.45 |
参考实物图

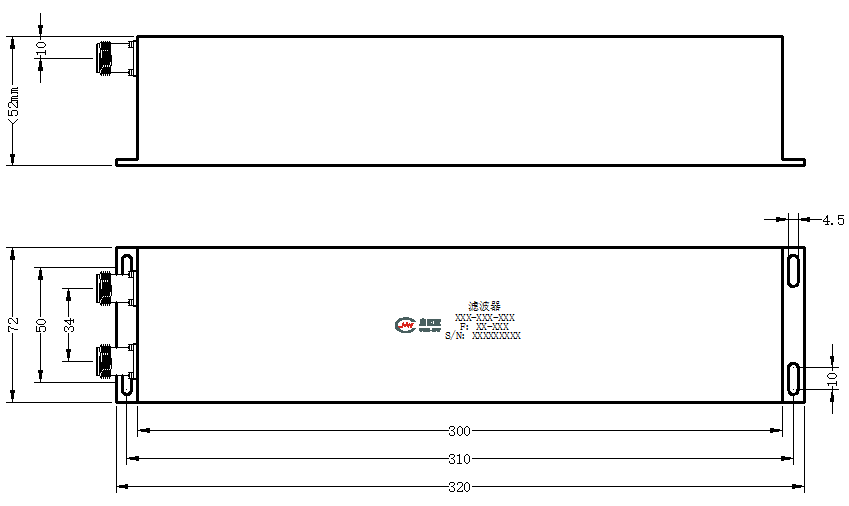

外形结构图（mm）

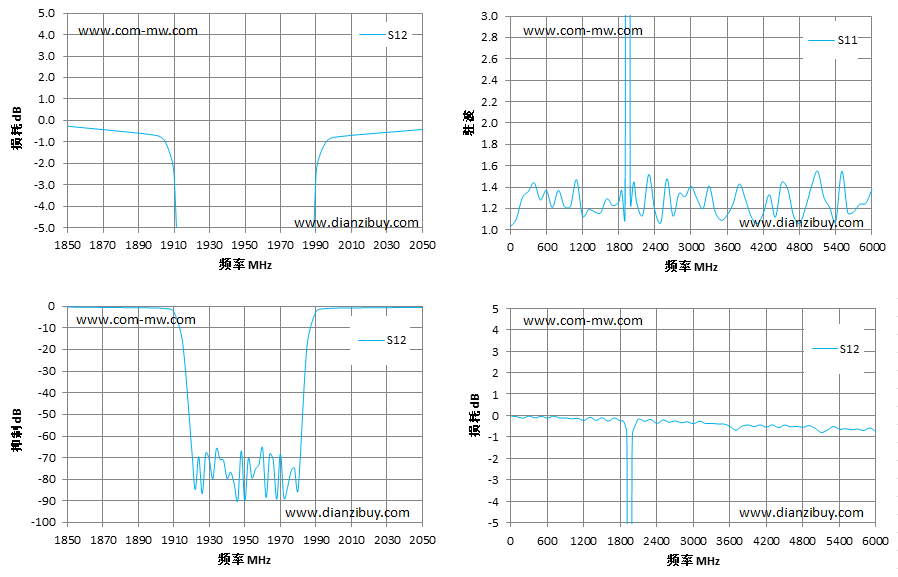

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
