功分器
300~3000MHz, 1W, 4路, 相位0°, 表面贴装, 工业级, 替代SC4PS-33+
- S0119
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 300 | ~ | 3000 | MHz |
| 插入损耗 | 2 | 3.8 | dB | |
| 隔离度 | 12 | 18 | dB | |
| 输入驻波比 | 1.7 | 2.1 | ||
| 输出驻波比 | 1.35 | 1.5 | ||
| 幅度平衡 | 0.8 | 1.2 | dB | |
| 相位平衡 | 10 | 20 | ° |
其它参数
| 功率容量 | 1W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SC4PS-33+ |
端口定义
| 公共端口 | 10 |
| 分配端口 | 1，2，3，4 |
| 接地端口 | 其它 |

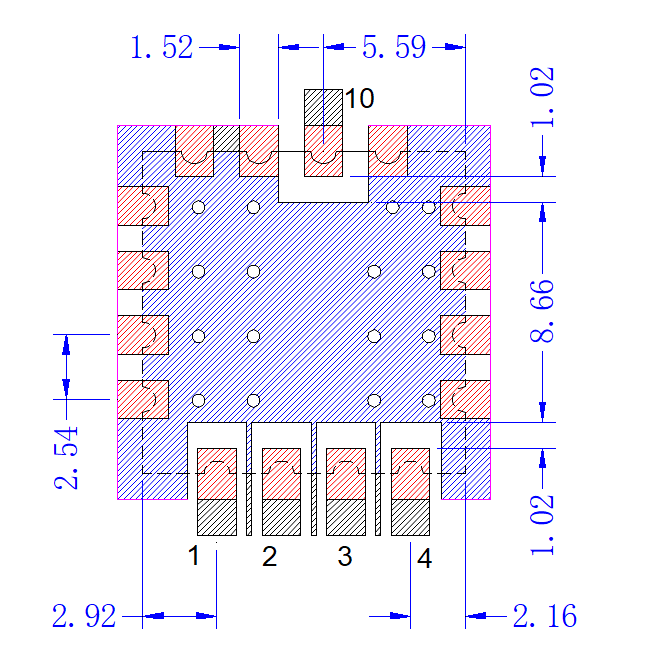

建议PCB布局图
典型测试数据
| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 300 | -6.91 | -22.9 | 1.75 | 1.21 |
| 500 | -6.94 | -22.2 | 1.64 | 1.19 |
| 800 | -7.04 | -27.4 | 1.39 | 1.21 |
| 1100 | -7.03 | -31.6 | 1.28 | 1.24 |
| 1600 | -7.43 | -33.3 | 1.56 | 1.22 |
| 2000 | -7.53 | -31.5 | 1.69 | 1.19 |
| 2400 | -7.57 | -18.8 | 1.51 | 1.13 |
| 2700 | -7.68 | -33.9 | 1.26 | 1.26 |
| 3000 | -8.37 | -22.1 | 1.57 | 1.45 |
参考实物图

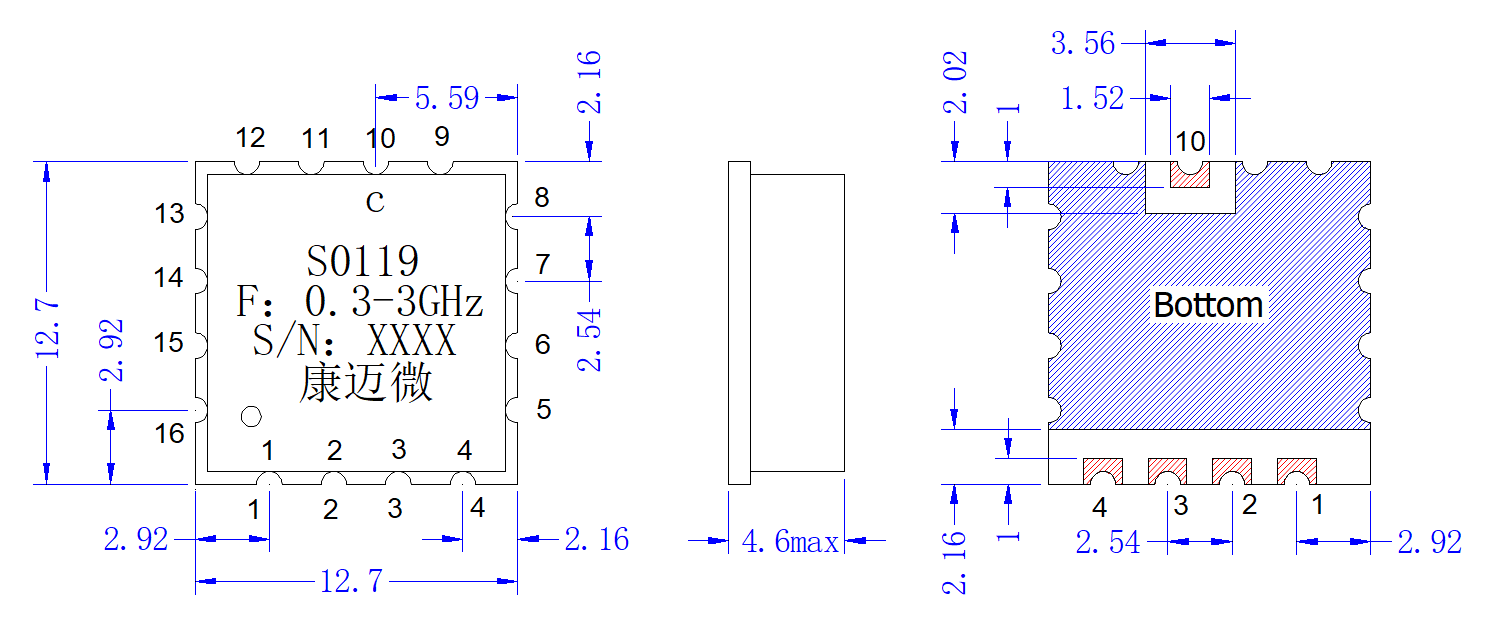

外形结构图（mm）

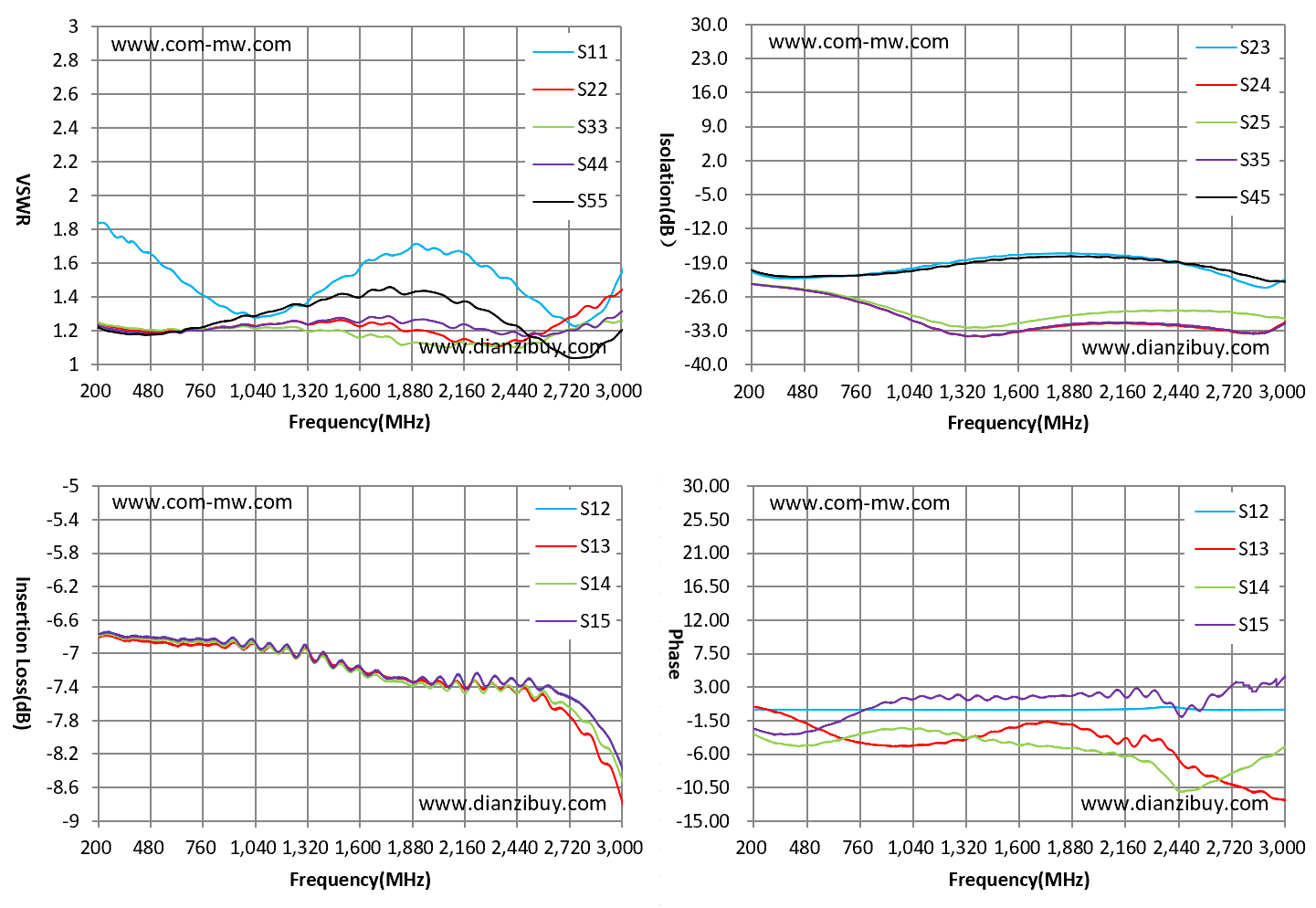

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
