开关
DC~18GHz,单刀十掷 ,TTL控制,反射式,15ms,SMA,24V,200万次
- DSW9-10R0-18G-2650
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 55 | dB@18G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 功率容量 | 80 | W@6G | ||
| 功率容量 | 50 | W@18G |
其它参数
| 开关路数 | 单刀十掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 150mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB15 Male |
| 开关顺序 | 先断后合 |
典型测试数据
| 频率 GHz | S00 驻波 | S01 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 0.01 | 1.01 | -0.01 | -73.16 | -0.03 |
| 1.43 | 1.04 | -0.03 | -83.41 | -0.05 |
| 2.86 | 1.05 | -0.04 | -82.23 | -0.11 |
| 4.29 | 1.14 | -0.05 | -82.1 | -0.14 |
| 5.71 | 1.13 | -0.04 | -79.89 | -0.17 |
| 7.14 | 1.1 | -0.05 | -82.35 | -0.23 |
| 8.57 | 1.09 | -0.08 | -81.07 | -0.34 |
| 10 | 1.21 | -0.16 | -79.75 | -0.44 |
| 11.43 | 1.07 | -0.15 | -80.07 | -0.31 |
| 12.86 | 1.11 | -0.25 | -81.64 | -0.48 |
| 14.29 | 1.15 | -0.29 | -79.68 | -0.24 |
| 15.71 | 1.27 | -0.44 | -77.24 | 0.42 |
| 17.14 | 1.24 | -0.42 | -73.78 | 0.3 |
| 18.57 | 1.11 | -0.41 | -72.09 | 0.28 |
| 20 | 1.12 | -0.63 | -70.91 | 0.33 |

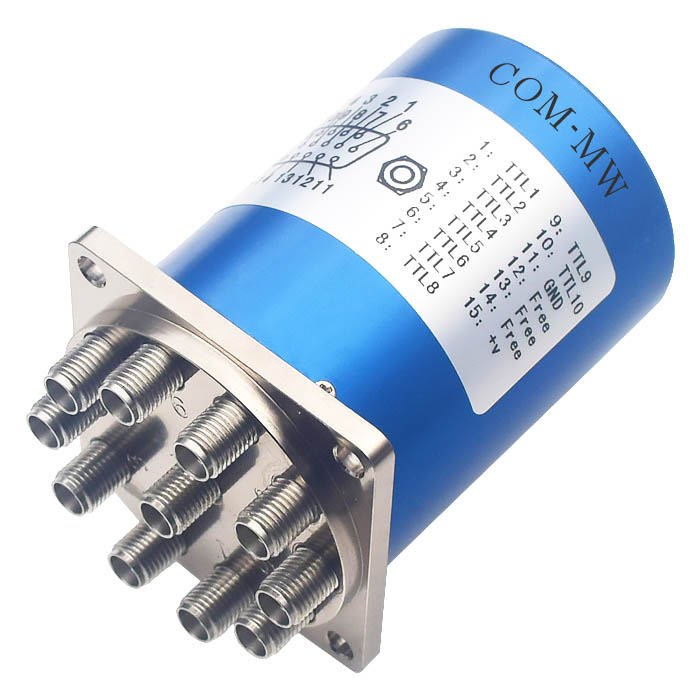

参考实物图
外形结构图（mm）
控制引脚定义
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 2 | TTL高电平，其它低电平 | RF 0-2 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 4 | TTL高电平，其它低电平 | RF 0-4 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 6 | TTL高电平，其它低电平 | RF 0-6 |
| Pin 7 | TTL高电平，其它低电平 | RF 0-7 |
| Pin 8 | TTL高电平，其它低电平 | RF 0-8 |
| Pin 9 | TTL高电平，其它低电平 | RF 0-9 |
| Pin 10 | TTL高电平，其它低电平 | RF 0-10 |
| Pin 11 | +24V | / |
| Pin 12 | GND | / |
| Pin 13~15 | 不使用 | / |
典型测试曲线图
