低噪声放大器
22~24GHz, 增益20dB, 噪声系数1.8dB, P-1dB功率10dBm, 2.92
- DLNA8-22-24G-3609
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 22 | ~ | 24 | GHz |
| 增益 | 20 | dB | ||
| 幅频特性 | 1 | dB（p-p） | ||
| 增益斜率1 | ±0.1 | dB/10MHz | ||
| 增益斜率2 | ±0.2 | dB/40MHz | ||
| 噪声系数 | 1.8 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-F&波导口 |
| 接口材质 | 不锈钢 |
| 波导口型号 | BJ260 |
| 阻抗 | 50Ω |
| 工作电压 | +9-15V |
| 工作电流 | 250mA |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 供电接头SF812/P-2；防护等级IP65 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 21 | 1.28 | 1.26 | 21.58 | 11.22 | 12.97 | 1.35 |
| 21.29 | 1.34 | 1.26 | 21.63 | 11.13 | 13.28 | 1.42 |
| 21.57 | 1.37 | 1.23 | 21.77 | 11.33 | 13.3 | 1.21 |
| 21.86 | 1.37 | 1.2 | 21.92 | 11.17 | 13.29 | 1.54 |
| 22.14 | 1.31 | 1.18 | 21.99 | 11.21 | 13.61 | 1.58 |
| 22.43 | 1.23 | 1.2 | 22.02 | 11.32 | 13.62 | 1.63 |
| 22.71 | 1.16 | 1.21 | 22 | 11.31 | 13.82 | 1.57 |
| 23 | 1.15 | 1.25 | 21.98 | 11.63 | 14.11 | 1.54 |
| 23.29 | 1.24 | 1.25 | 21.95 | 11.69 | 14.86 | 1.61 |
| 23.57 | 1.37 | 1.26 | 21.91 | 11.76 | 15.01 | 1.63 |
| 23.86 | 1.47 | 1.31 | 21.82 | 11.99 | 14.16 | 1.62 |
| 24.14 | 1.52 | 1.35 | 21.72 | 12.24 | 13.96 | 1.69 |
| 24.43 | 1.55 | 1.46 | 21.66 | 11.93 | 13.92 | 1.75 |
| 24.71 | 1.56 | 1.55 | 21.62 | 11.93 | 14 | 1.61 |
| 25 | 1.57 | 1.66 | 21.58 | 11.69 | 14.14 | 1.58 |

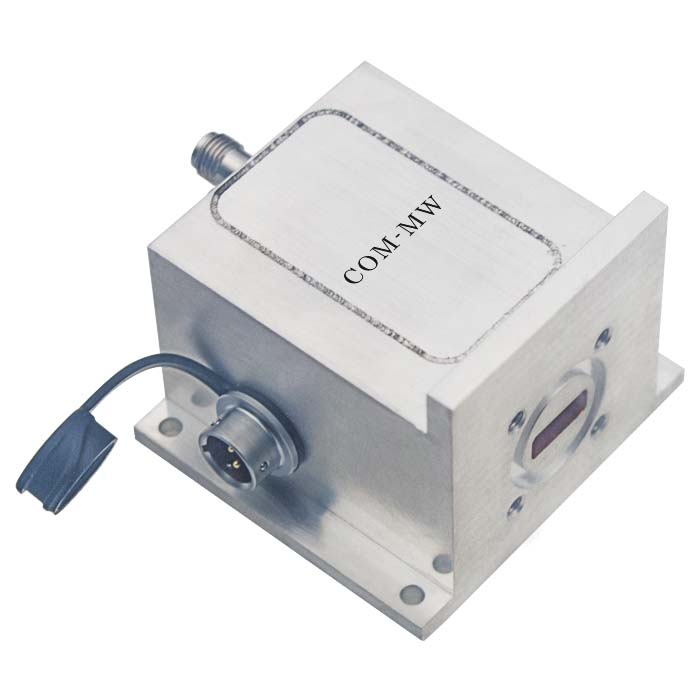

参考实物图

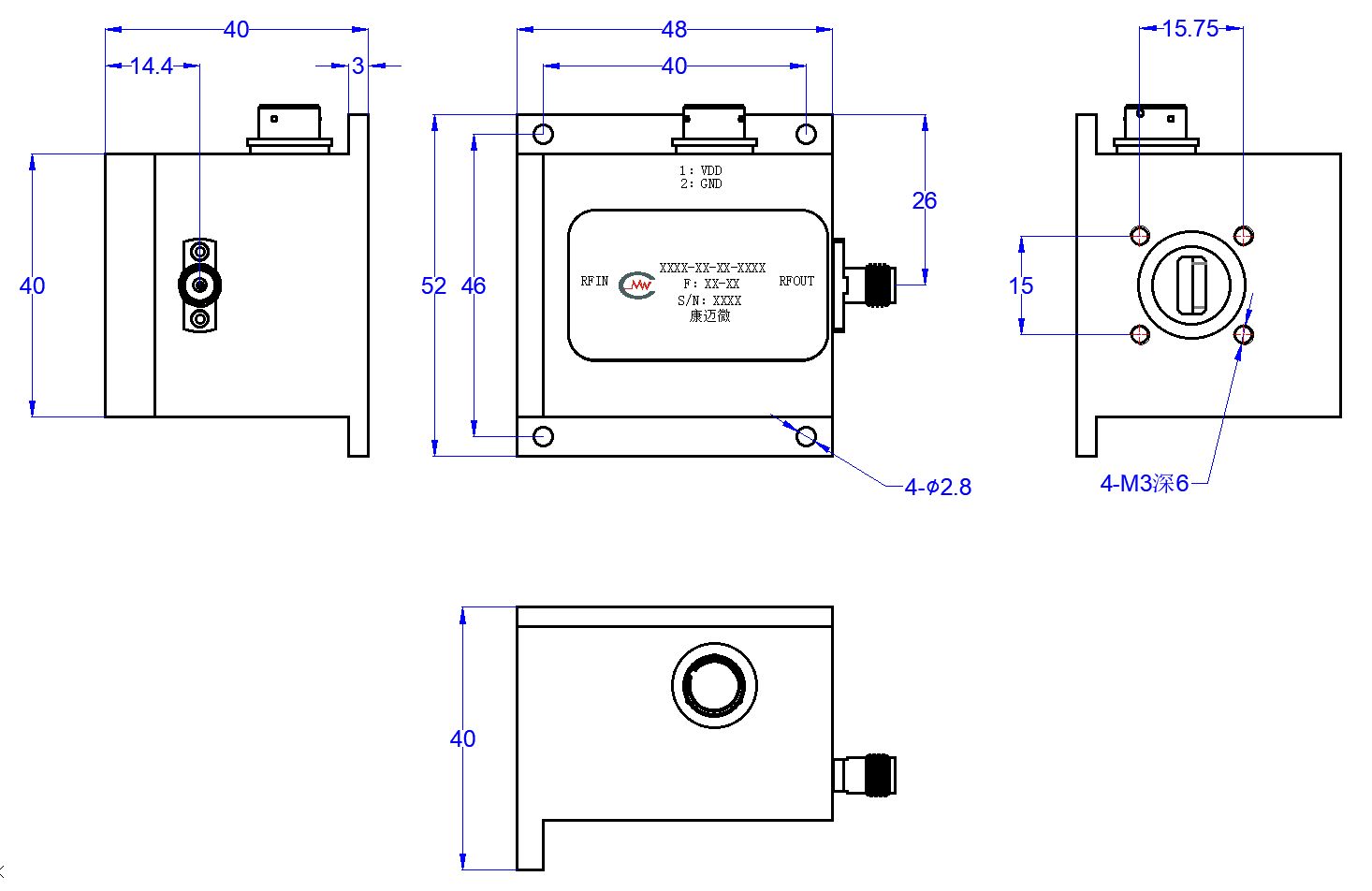

外形结构图（mm）

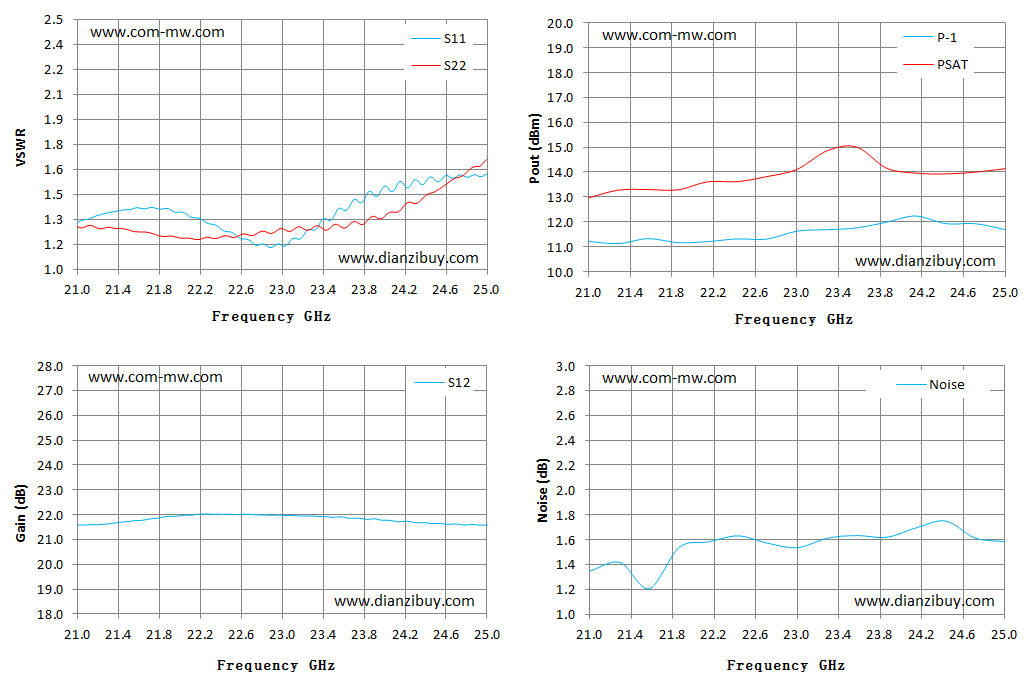

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
