产品
滤波器
通带频率16~22GHz, DC-14GHz≥50dBc, 23.5-25.5GHz≥50dBc, SMA-K可拆
- ZBF13-C19-6G-272
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 16 | ~ | 22 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 23.5-25.5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 25.5-35 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 2.0 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 时延波动 | ≤0.8ns |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 14 | 44.57 | 50.91 | -73.8 | -73.8 | 0.17 |
| 14.71 | 34.23 | 37.94 | -54.26 | -54.26 | 0.17 |
| 15.43 | 23.3 | 24.7 | -22.6 | -22.6 | 0.48 |
| 16.14 | 1.22 | 1.1 | -1.52 | -1.52 | 1.01 |
| 16.86 | 1.4 | 1.42 | -1.11 | -1.11 | 0.67 |
| 17.57 | 1.23 | 1.23 | -0.89 | -0.89 | 0.58 |
| 18.29 | 1.13 | 1.12 | -0.68 | -0.68 | 0.55 |
| 19 | 1.22 | 1.22 | -0.61 | -0.61 | 0.54 |
| 19.71 | 1.33 | 1.35 | -0.61 | -0.61 | 0.54 |
| 20.43 | 1.28 | 1.29 | -0.55 | -0.55 | 0.57 |
| 21.14 | 1.59 | 1.62 | -0.66 | -0.66 | 0.65 |
| 21.86 | 1.21 | 1.23 | -0.88 | -0.88 | 0.93 |
| 22.57 | 31.56 | 33.34 | -23.36 | -23.36 | 0.48 |
| 23.29 | 46.65 | 53.94 | -55.75 | -55.75 | 0.17 |
| 24 | 45.37 | 63.83 | -74.07 | -74.07 | 0.1 |

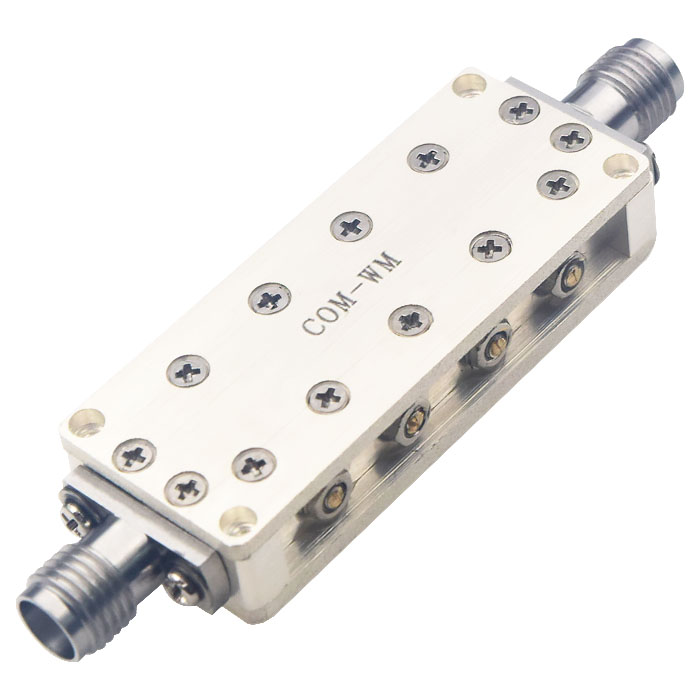

参考实物图

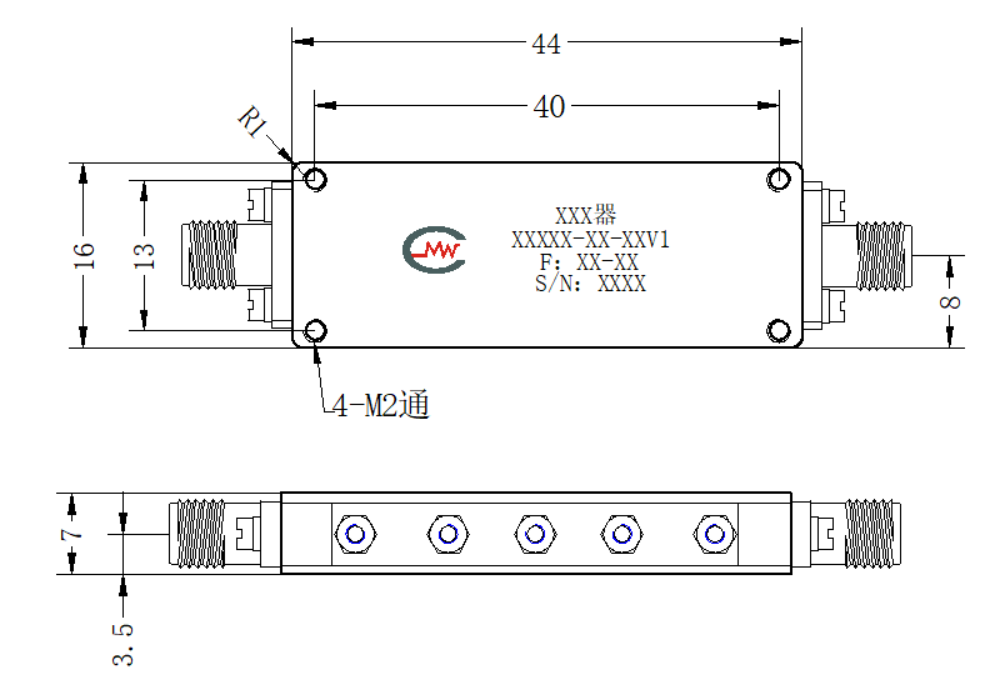

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
