电桥
40~100MHz, 1W, 90°, 表面贴装, 替代SMQ-C02
- GHXHYB-40M100M-S
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 40 | ~ | 100 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 其它 | 替代SMQ-C02 |
端口定义
| IN | 5 | --- | --- | --- |
| ISO | 6（外接50Ω负载） | --- | --- | --- |
| 0° | 1 | --- | --- | --- |
| -90° | 2 | --- | --- | --- |
| 接地端口 | 7，8，9，10 | --- | --- | --- |
| 悬空端口 | 3，4 | --- | --- | --- |

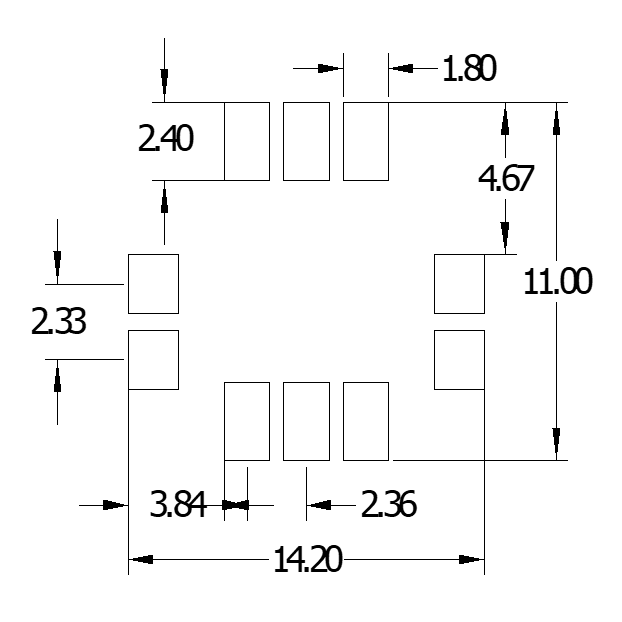

建议PCB布局图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 36 | 1.15 | -4.36 | -2.47 | -86.07 | -21.59 |
| 43 | 1.18 | -3.74 | -2.96 | -86.82 | -21.9 |
| 49 | 1.19 | -3.37 | -3.34 | -87.34 | -22.15 |
| 56 | 1.2 | -3.09 | -3.68 | -87.74 | -22.36 |
| 62 | 1.21 | -2.93 | -3.91 | -87.97 | -22.53 |
| 69 | 1.2 | -2.82 | -4.09 | -88.17 | -22.79 |
| 81 | 1.18 | -2.8 | -4.19 | -88.63 | -23.46 |
| 88 | 1.17 | -2.88 | -4.14 | -89.23 | -23.47 |
| 94 | 1.17 | -3 | -4.04 | -90.05 | -22.61 |
| 101 | 1.19 | -3.24 | -3.88 | -91.47 | -20.44 |
| 107 | 1.23 | -3.53 | -3.73 | -93.12 | -18.09 |
参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
