产品
耦合器
6~40GHz, 耦合度30dB, 2.92, 10W,
- ZDC8-30M6-40G-1319
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 0.8 | 1.2 | dB | |
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 12 | 15 | dB | |
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 功率容量 | 10W |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 |
典型测试数据
| F(GHz) | S12 IL | S23 ISO | S11 VSWR | S33 VSWR | S13 C |
| 6 | -0.14 | -51.5 | 1.23 | 1.14 | -30.2 |
| 10 | -0.26 | -53.8 | 1.05 | 1.06 | -30.4 |
| 16 | -0.4 | -49.7 | 1.16 | 1.23 | -31 |
| 20 | -0.43 | -59.1 | 1.15 | 1.08 | -30.4 |
| 24 | -0.56 | -46.8 | 1.21 | 1.13 | -30.8 |
| 28 | -0.58 | -46.3 | 1.21 | 1.2 | -30.7 |
| 32 | -0.62 | -42.9 | 1.18 | 1.43 | -31.2 |
| 36 | -0.54 | -48.6 | 1.34 | 1.26 | -30.8 |
| 40 | -0.9 | -45.1 | 1.16 | 1.34 | -30.9 |

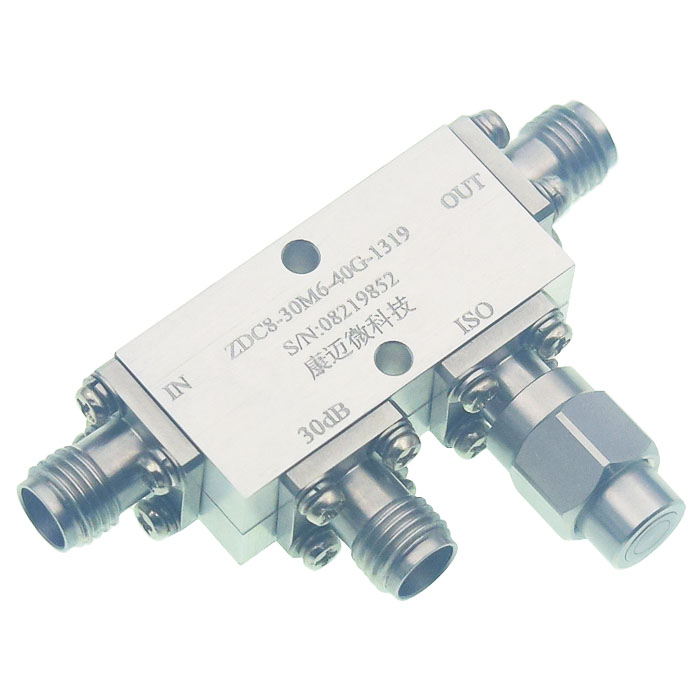

参考实物图

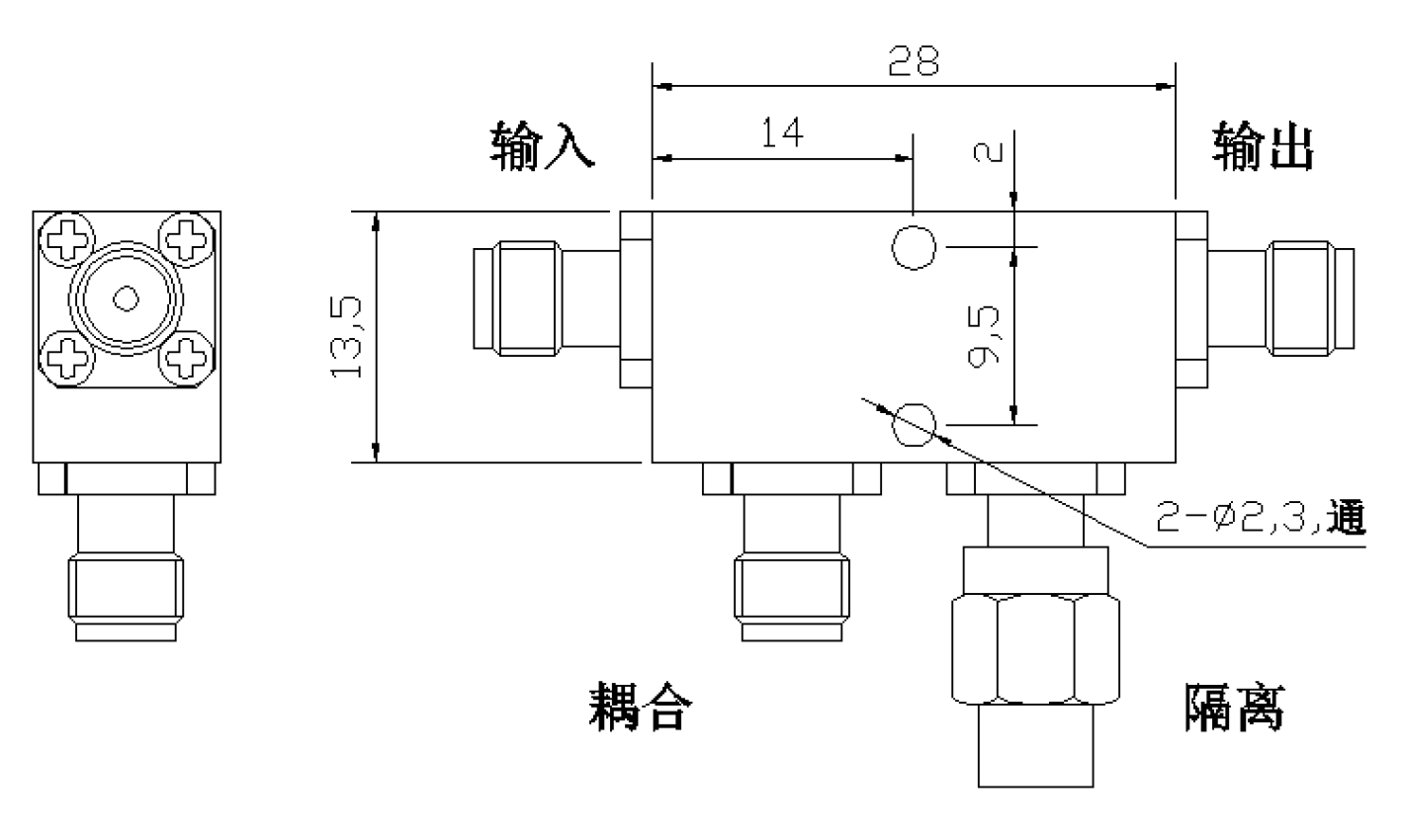

外形结构图（mm）

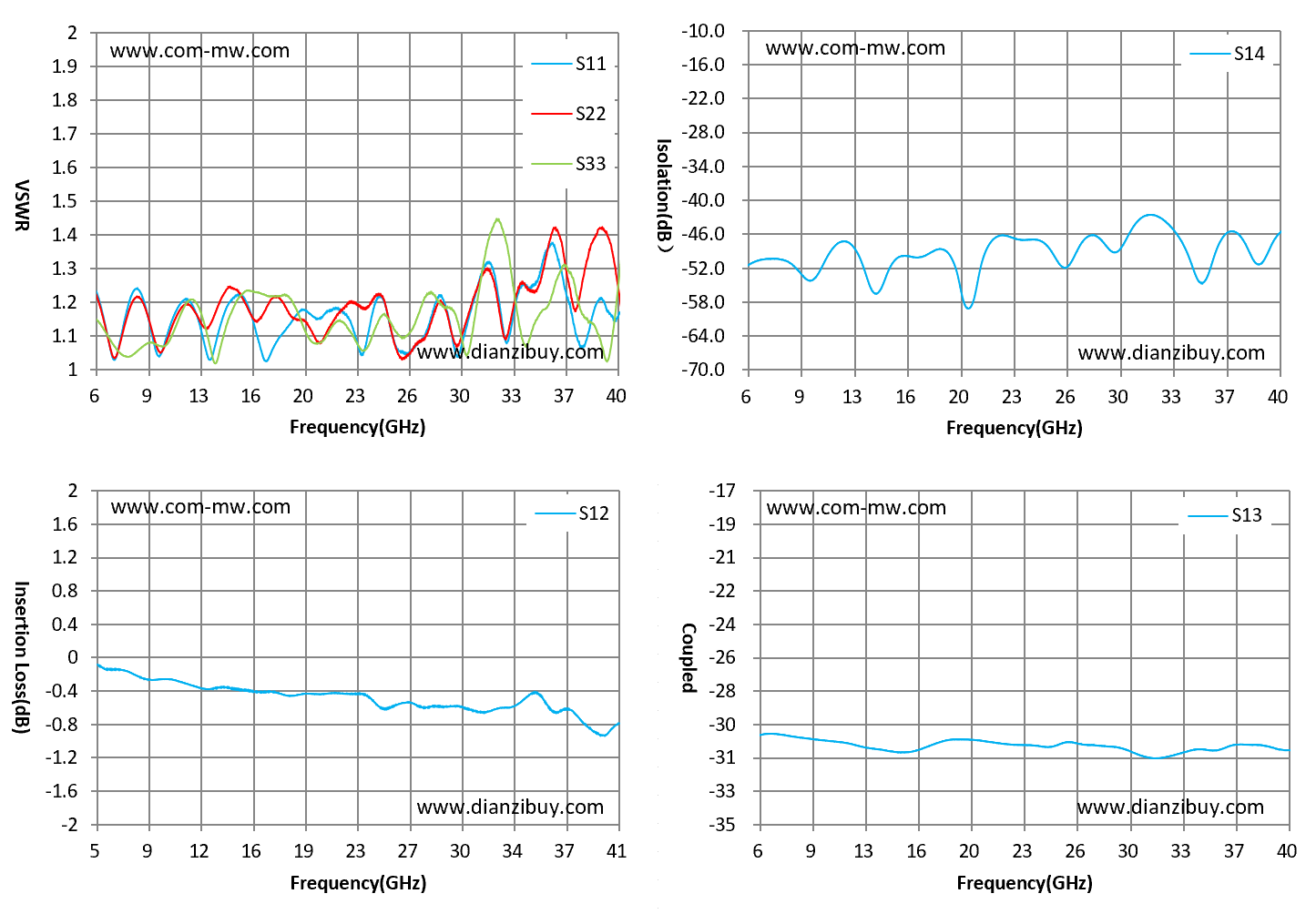

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
