低噪声放大器
1~12GHz, 增益30dB, 噪声系数2.2dB, P-1dB功率15dBm, SMA
- DLNA8-1-12G-3470
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 12 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1.2 | dB | ||
| 噪声系数 | 2.2 | dB | ||
| 驻波比 | 1.8 | 2 | ||
| P-1dB功率 | 15 | dBm | ||
| OIP3 | 25 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 反向隔离 | 40dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | 噪声 dB | P-1dB dBm | Psat dBm |
| 1 | 1.2 | 1.22 | 31.6 | 2.11 | 17.37 | 18.67 |
| 1.93 | 1.05 | 1.36 | 32.42 | 1.87 | 18.08 | 19.1 |
| 2.86 | 1.26 | 1.26 | 32.46 | 1.76 | 18 | 19.4 |
| 3.79 | 1.36 | 1.15 | 32.12 | 1.74 | 18.3 | 19.6 |
| 4.71 | 1.07 | 1.1 | 32.36 | 1.76 | 17.7 | 18.8 |
| 5.64 | 1.43 | 1.3 | 32.43 | 1.83 | 18.2 | 19.4 |
| 6.57 | 1.57 | 1.55 | 32.11 | 1.82 | 18.1 | 19.3 |
| 7.5 | 1.06 | 1.43 | 32.28 | 1.79 | 18.3 | 19.3 |
| 8.43 | 1.56 | 1.62 | 32.27 | 1.8 | 18.6 | 19.6 |
| 9.36 | 1.66 | 1.59 | 32.14 | 1.68 | 18.9 | 19.9 |
| 10.29 | 1.24 | 1.24 | 32.44 | 1.95 | 18.64 | 19.7 |
| 11.21 | 1.14 | 1.48 | 31.95 | 1.92 | 18.3 | 19.7 |
| 12.14 | 1.29 | 1.25 | 31.2 | 2.15 | 17.88 | 19.4 |
| 13.07 | 1.55 | 1.18 | 30.28 | 3.74 | 17.07 | 18.66 |
| 14 | 1.84 | 1.64 | 23.08 | 5.57 | 14.21 | 16 |
参考实物图
外形结构图（mm）

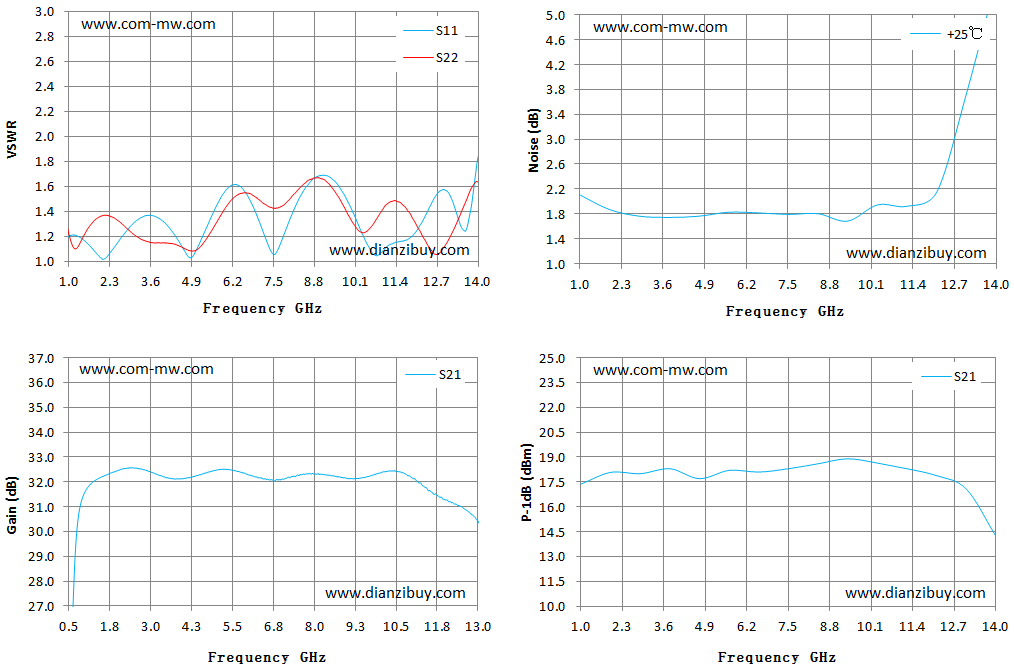

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
