产品
滤波器
通带频率1216.77~1237.22MHz, 通带频率1525~1585.23MHz, 通带频率1640~1660.5MHz, 0.3-1.135GHz≥52dB, 1.3-1.445GHz≥42dB, SMA
- ZBF13-3C1438.64-443.73-1425
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1216.77 | ~ | 1237.22 | MHz |
| 通带频率 | / | / | 1525 | ~ | 1585.23 | MHz |
| 通带频率 | / | / | 1640 | ~ | 1660.5 | MHz |
| 通带损耗 | / | / | 2.4 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 0.3-1.135 | GHz≥ | 52 | dB | ||
| 带外抑制 | 1.3-1.445 | GHz≥ | 42 | dB | ||
| 带外抑制 | 1.6-1.6255 | GHz≥ | 22 | dB | ||
| 带外抑制 | 1.72-2.5 | GHz≥ | 52 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

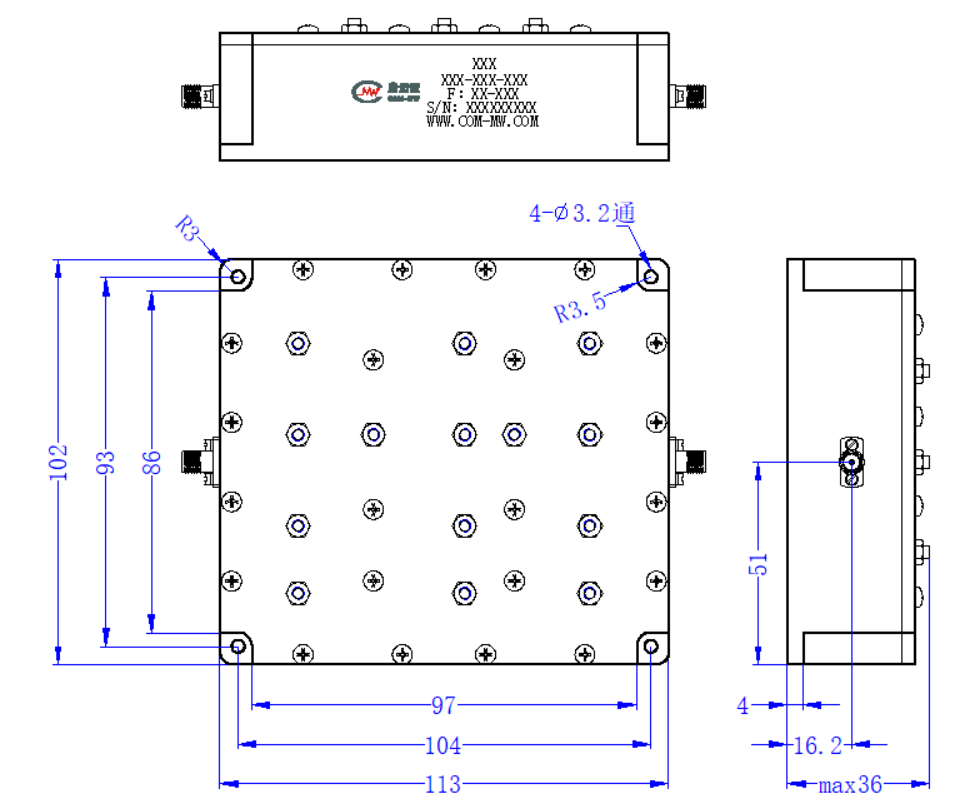

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
