微带阵列天线
工作频率 0.4~6GHz,驻波比 2,垂直极化,右旋圆极化,N-K,低空无人机干扰、无人机反制、定向干扰系统。
- ZWDZ7-400-6000-2028V1
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
无人机定向干扰天线具有重量轻、厚度薄、增益高、干扰距离远等特点，该天线是反无人机系统中的关键组件，主要用于发射特定频段的无线电信号，干扰无人机的控制链路、导航信号（如GPS/北斗）或图像传输，从而迫使目标无人机失控、悬停、返航或降落。这类天线通常部署在机场、重要设施、大型活动等敏感区域，以保障低空空域安全。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.4 | ~ | 6 | GHz |
| 增益1 | 5 | dBi@400-1000MHZ | ||
| 增益2 | 8 | dBi@0.8-2.1GHZ | ||
| 增益3 | 10 | dBi@1.8-3.2GHZ | ||
| 增益4 | 10 | dBi@5.1-5.9GHZ | ||
| 增益5 | 13 | dBi@3-6GHZ | ||
| 增益6 | 7 | dBi@1.1-1.7GHZ | ||
| 驻波比 | 2 | |||
| 方位面3dB波束宽度1 | 20~55 | °@400-3000MHZ； | ||
| 方位面3dB波束宽度2 | 20 | °@3-6GHZ； | ||
| 3dB波束宽度3 | 30*45 | °@1.1-1.7GHZ； |
其它参数
| 极化方式1 | 垂直极化@400-6000MHZ |
| 极化方式2 | 右旋圆极化@1.1-1.7GHZ |
| 功率容量 | 200W设计保证@400-3000MHZ |
| 功率容量 | 100W设计保证@3-6GHZ |
| 功率容量 | 50W设计保证@1.1-1.7GHZ |
| 接口形式 | N-K |
| 外形尺寸 | 600*530*113mm |
| 估算重量 | 8.0Kg |
| 表面 | 军绿色烤漆哑光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+60℃设计保证 |
| 用途 | 低空无人机干扰、无人机反制、定向干扰系统。 |

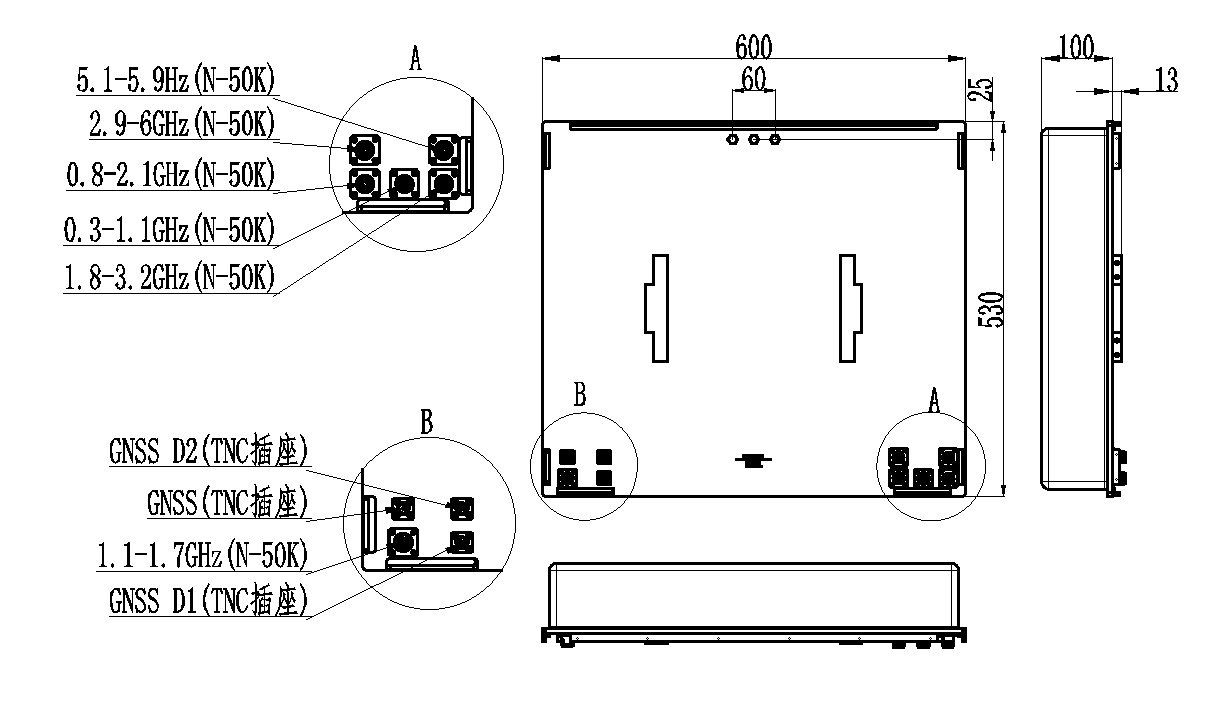

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

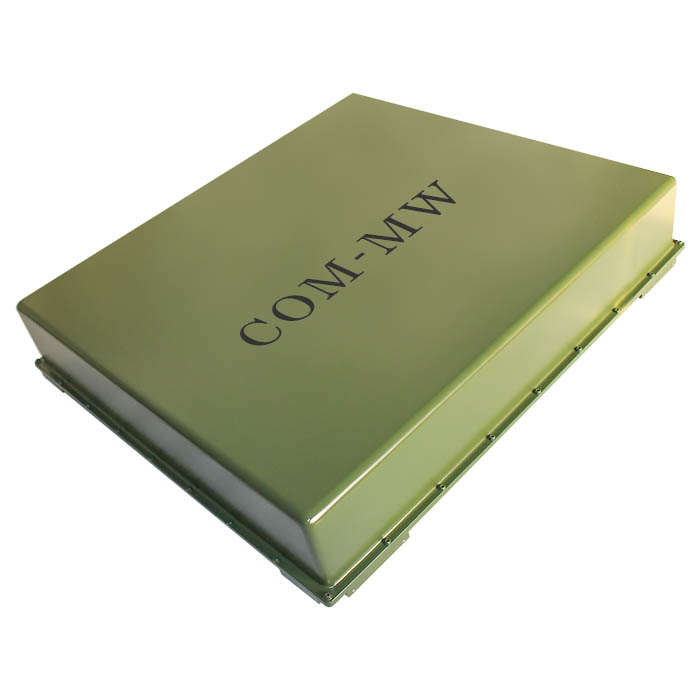

参考实物图

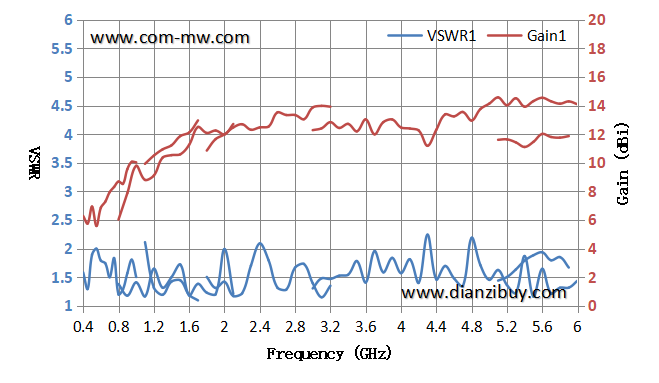

典型测试曲线

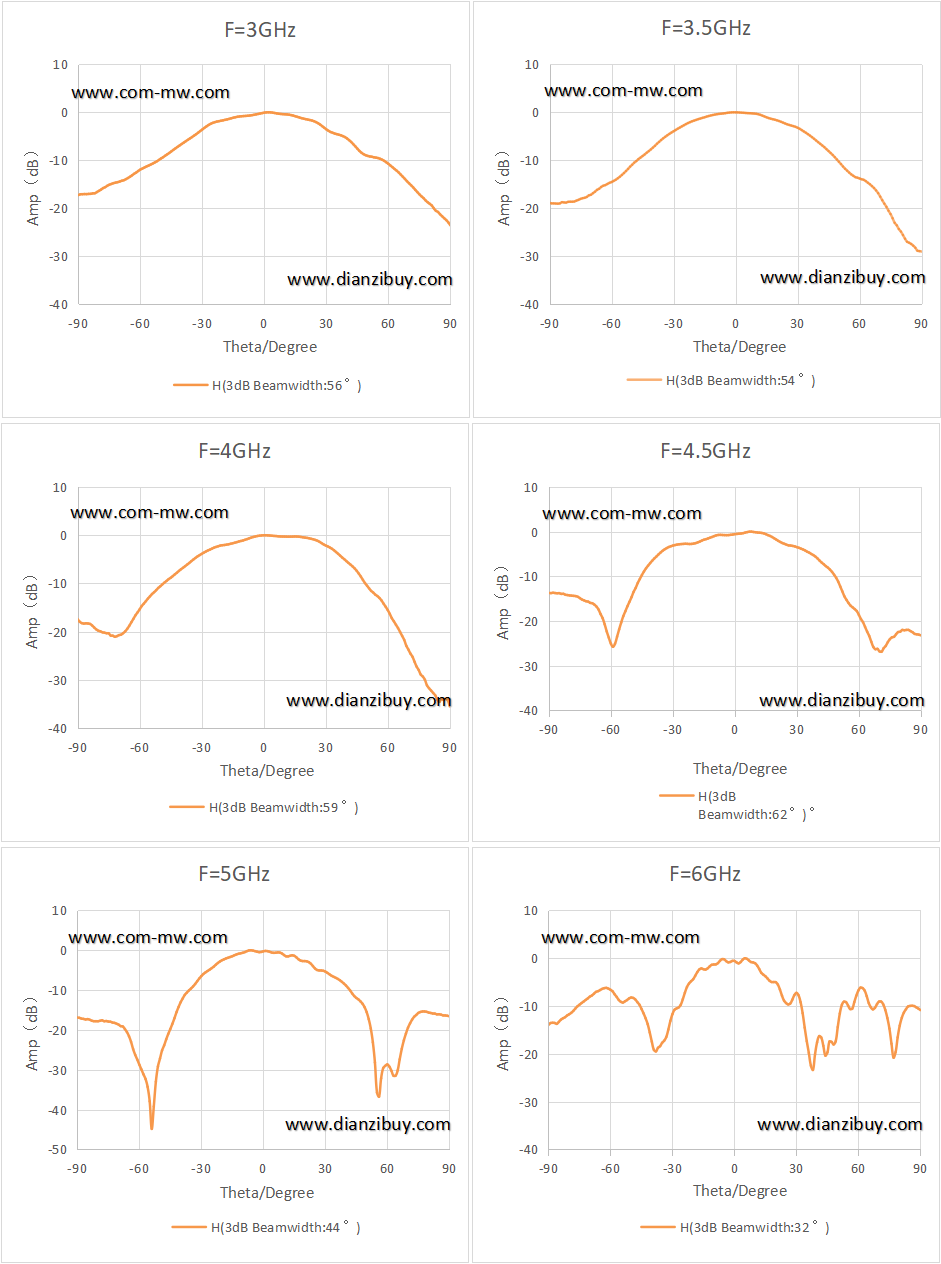

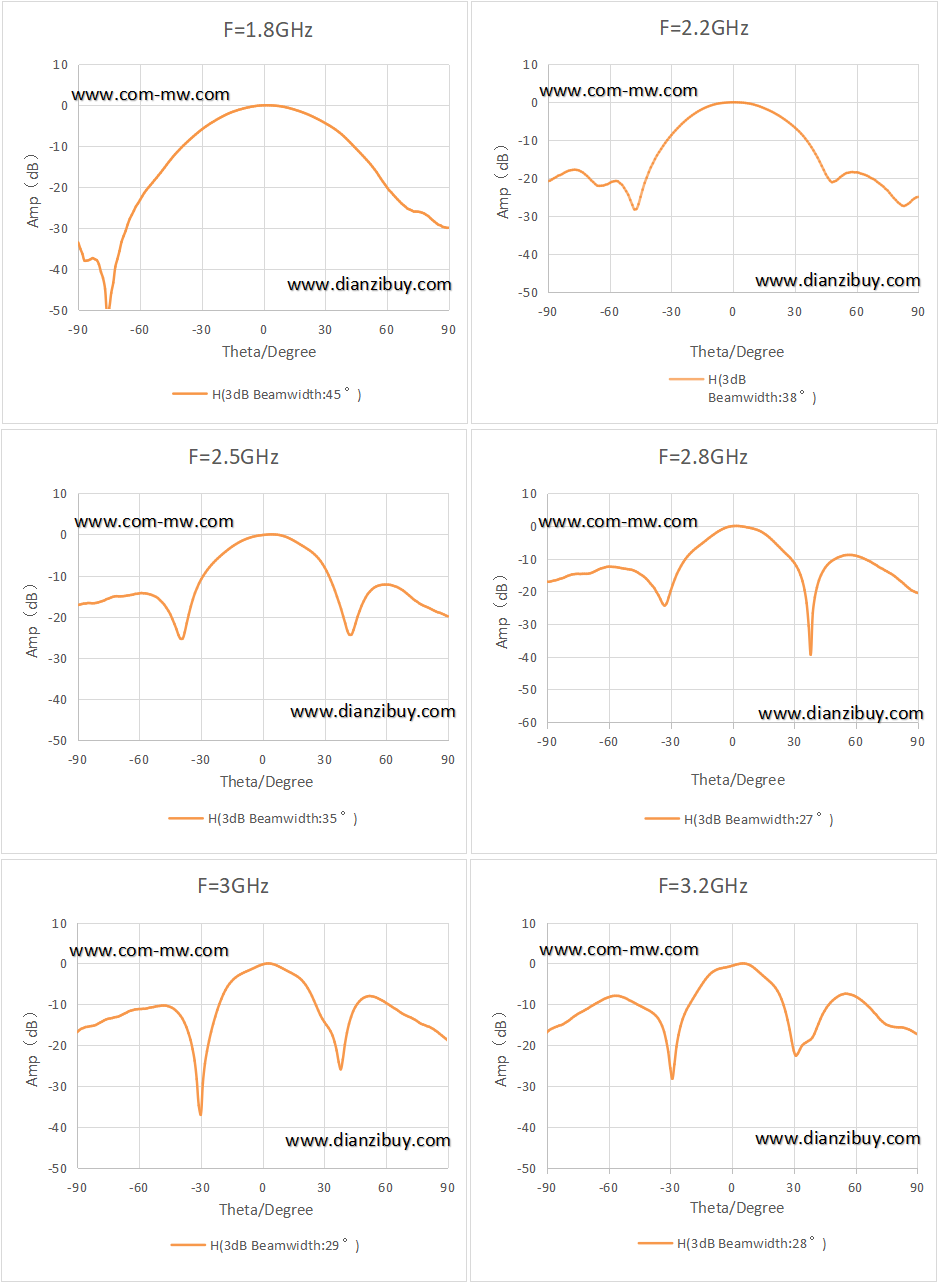

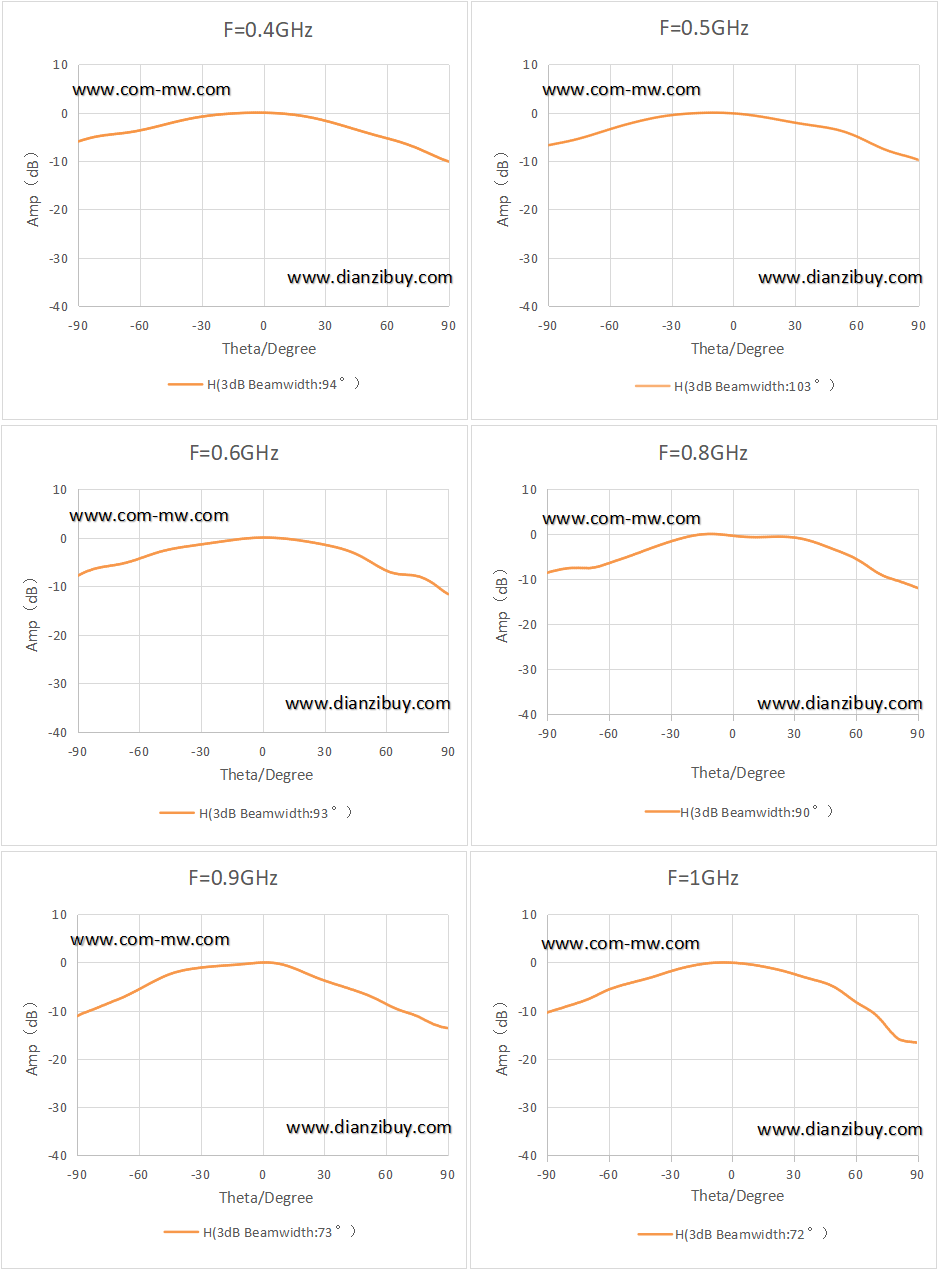

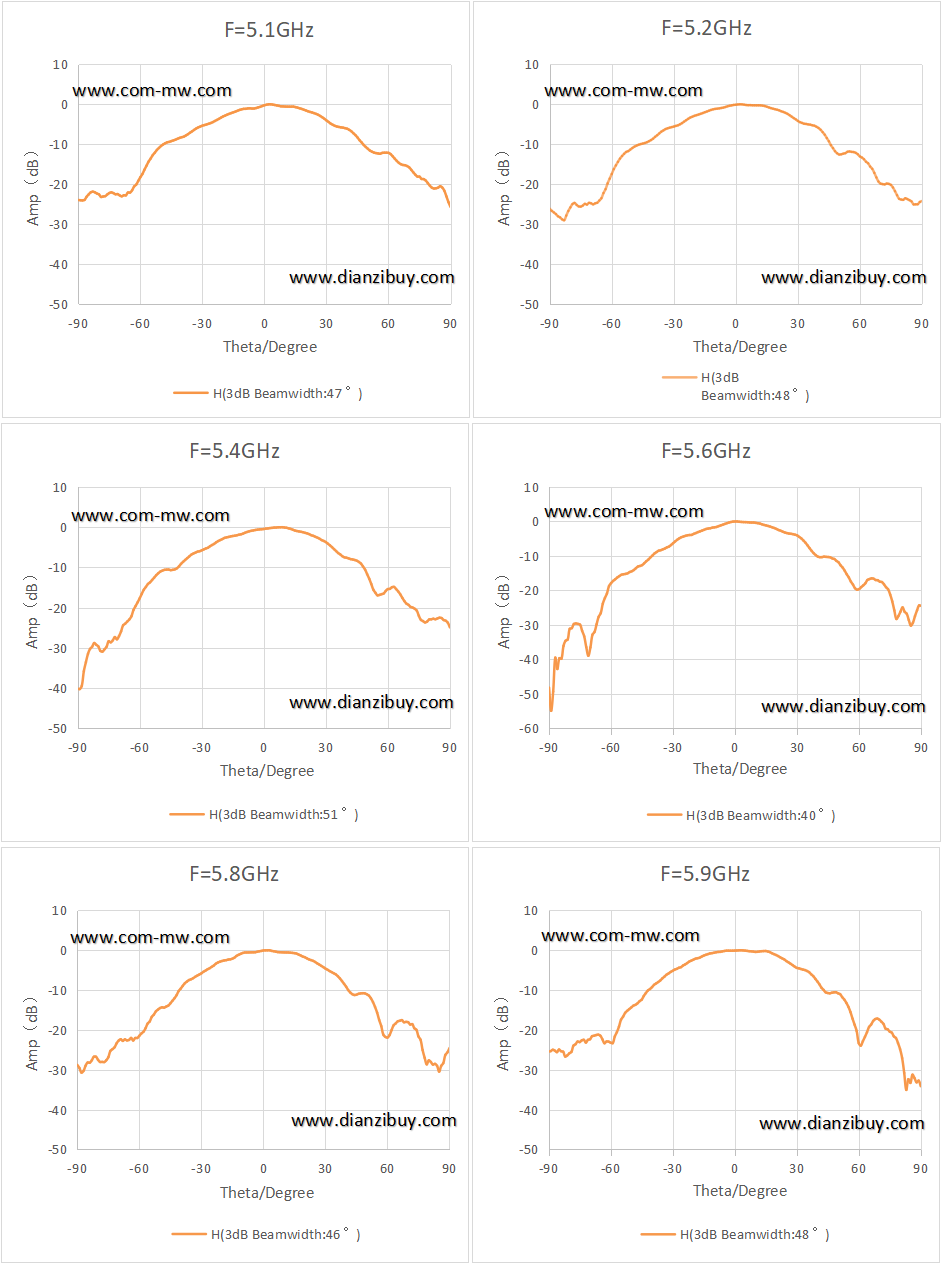

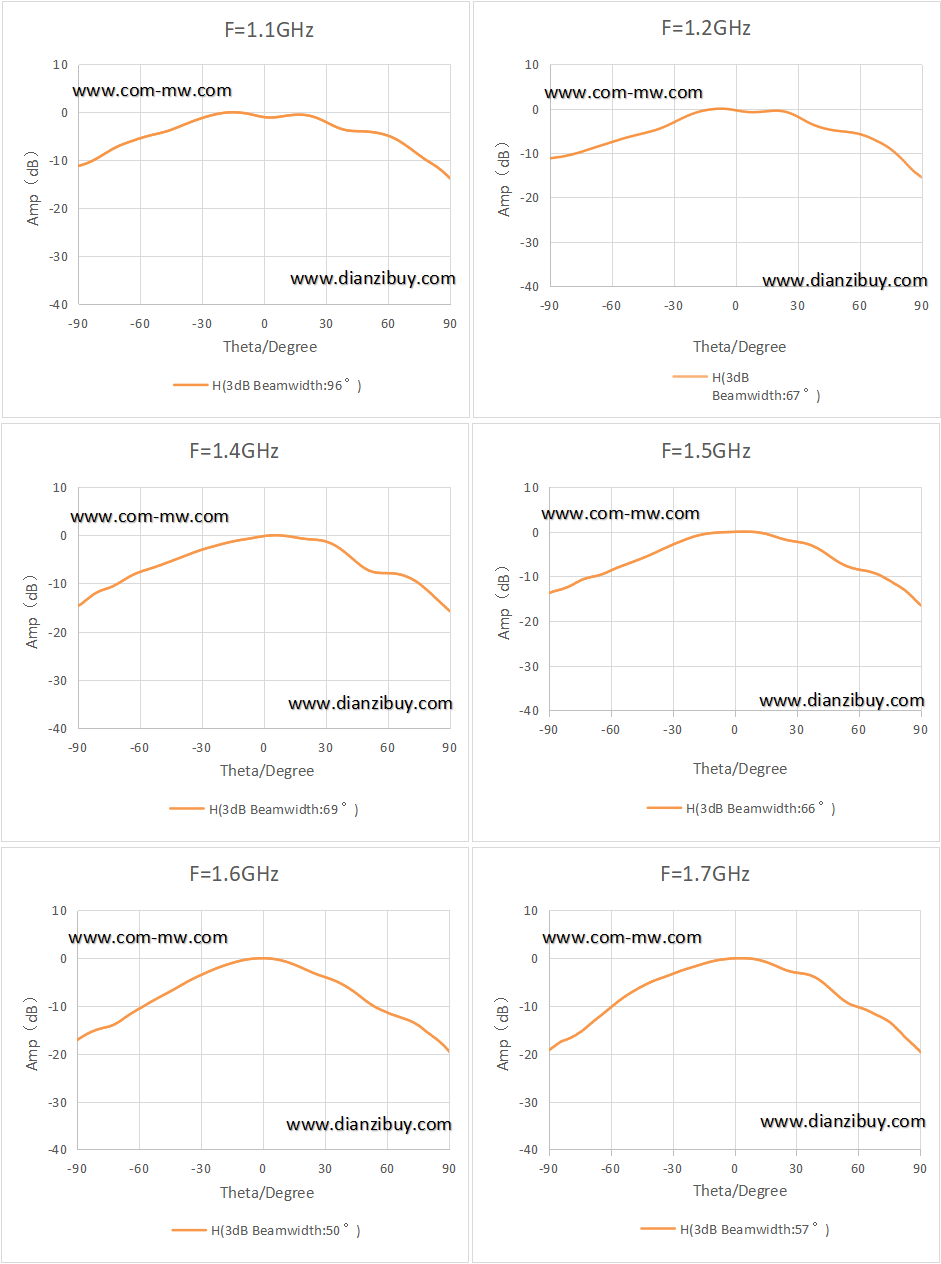

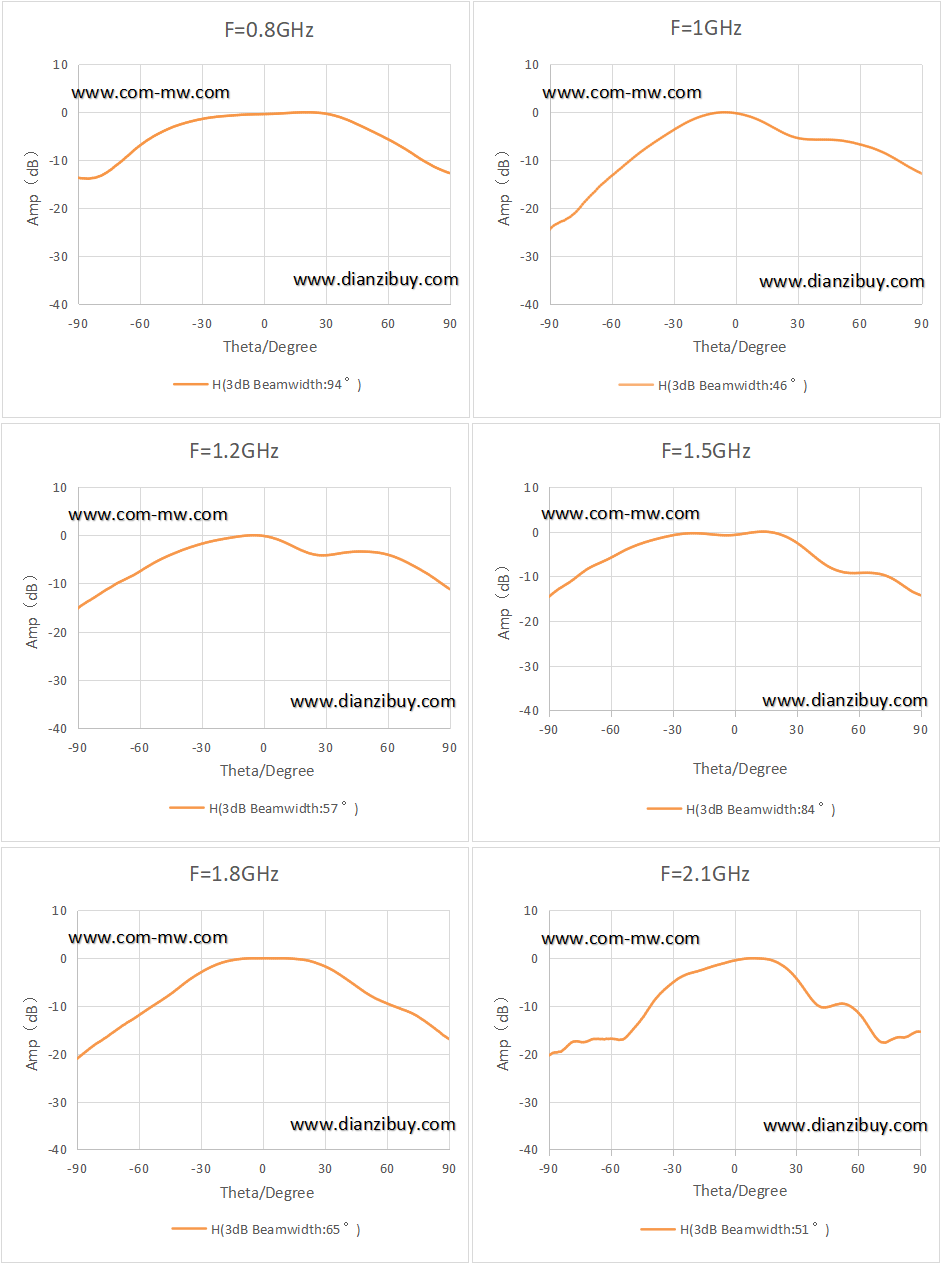

典型方向图
