产品
限幅器
工作频率 2~18GHz,限幅电平 18dBm,功率容量10W,SMA
- DL8-2000-18000-1276
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 18 | GHz |
| 限幅电平 | 18 | dBm | ||
| 插入损耗 | 1.5 | dB | ||
| 驻波比 | 2 |
其它参数
| 功率容量 | 10W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK可拆0.38mm针 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| F(GHz) | S12 IL | S11 VSWR |
| 0.1 | -0.09 | 1.03 |
| 2 | -0.35 | 1.2 |
| 4 | -0.54 | 1.38 |
| 6 | -0.52 | 1.24 |
| 8 | -0.53 | 1.23 |
| 10 | -0.56 | 1.19 |
| 12 | -0.75 | 1.41 |
| 14 | -0.92 | 1.63 |
| 16 | -0.81 | 1.26 |
| 18 | -0.87 | 1.24 |
| 20 | -1.2 | 1.39 |

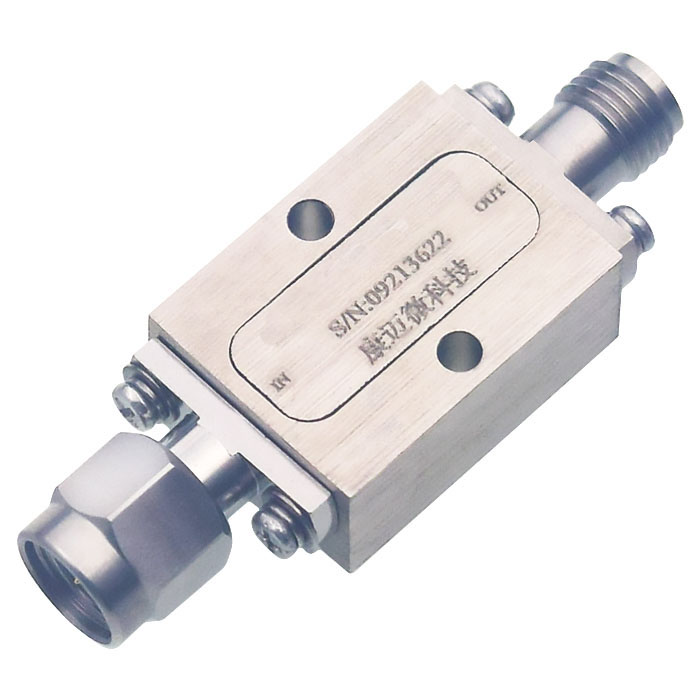

参考实物图

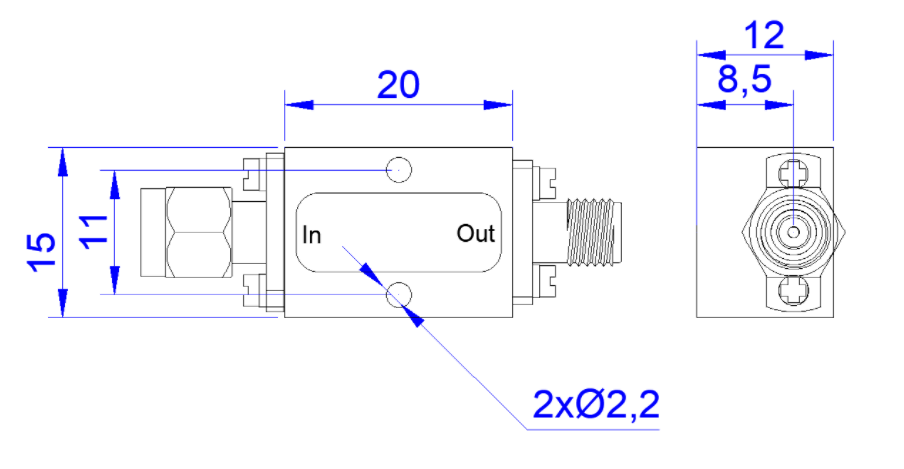

外形结构图（mm）

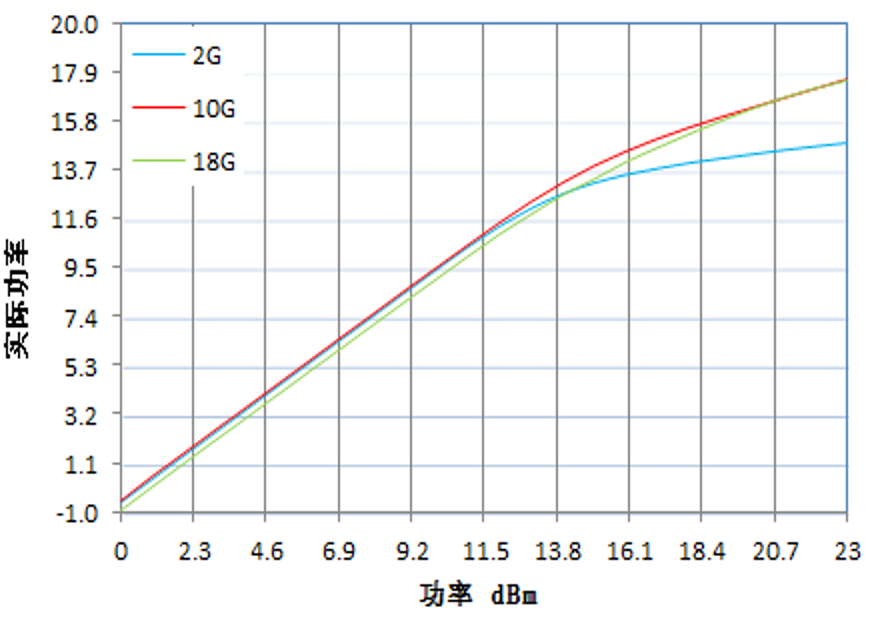

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
