功分器
21.7~33GHz,300W,2路,0°,波导口,WR34
- ZPD25-2W21.7-33G-720
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 21.7 | ~ | 33 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 1，2端口隔离度 | 18 | dB | ||
| 0，3端口隔离度 | 30 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 1.35 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 300W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ260orWR34 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| 分配端口 | 1，2 |
| 隔离端口 | 3 |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S21 隔离 dB | S03 隔离 dB |
| 21 | 1.22 | -3.15 | -3.05 | -42.16 | -41.92 |
| 21.93 | 1.08 | -3.13 | -3.04 | -37.86 | -39.5 |
| 22.86 | 1.08 | -3.11 | -3.01 | -37.53 | -40.8 |
| 23.79 | 1.07 | -3.1 | -2.99 | -42.19 | -46.2 |
| 24.71 | 1.05 | -3.1 | -2.99 | -47.9 | -52.4 |
| 25.64 | 1.04 | -3.1 | -2.99 | -48.01 | -48.52 |
| 26.57 | 1.06 | -3.11 | -3 | -43.2 | -43.4 |
| 27.5 | 1.08 | -3.1 | -2.99 | -39.36 | -41.37 |
| 28.43 | 1.07 | -3.11 | -2.99 | -38.41 | -40.94 |
| 29.36 | 1.08 | -3.1 | -2.99 | -40.53 | -41.54 |
| 30.29 | 1.08 | -3.11 | -2.99 | -42.43 | -42.9 |
| 31.21 | 1.08 | -3.11 | -2.98 | -42.54 | -45.59 |
| 32.14 | 1.09 | -3.13 | -3 | -44.36 | -69.29 |
| 33.07 | 1.09 | -3.13 | -3 | -40.41 | -49.39 |
| 34 | 1.32 | -3.02 | -2.86 | -41.24 | -56 |

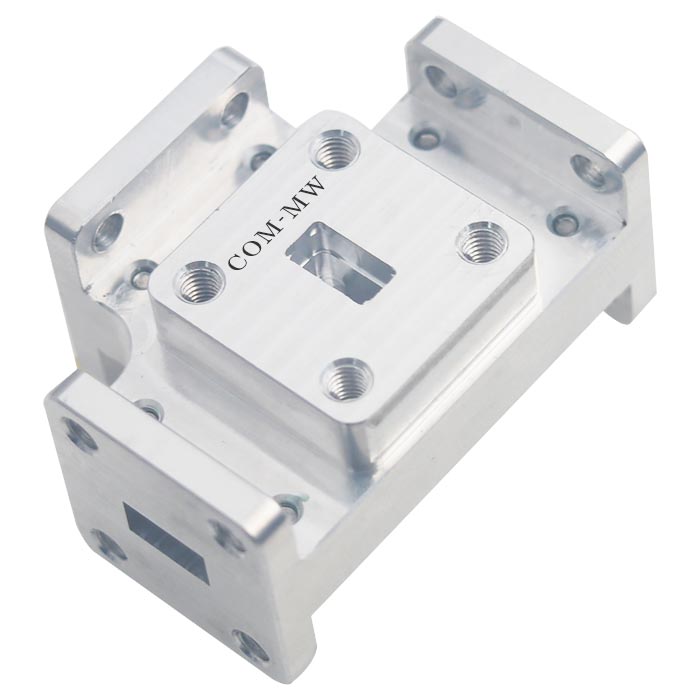

参考实物图

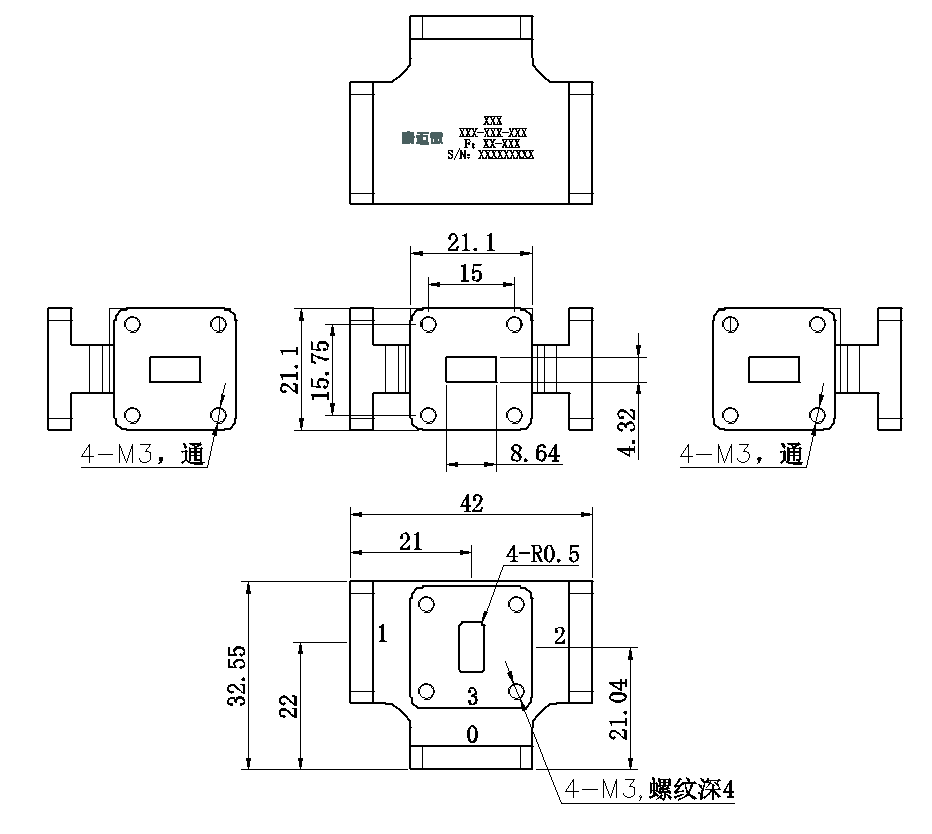

外形结构图（mm）

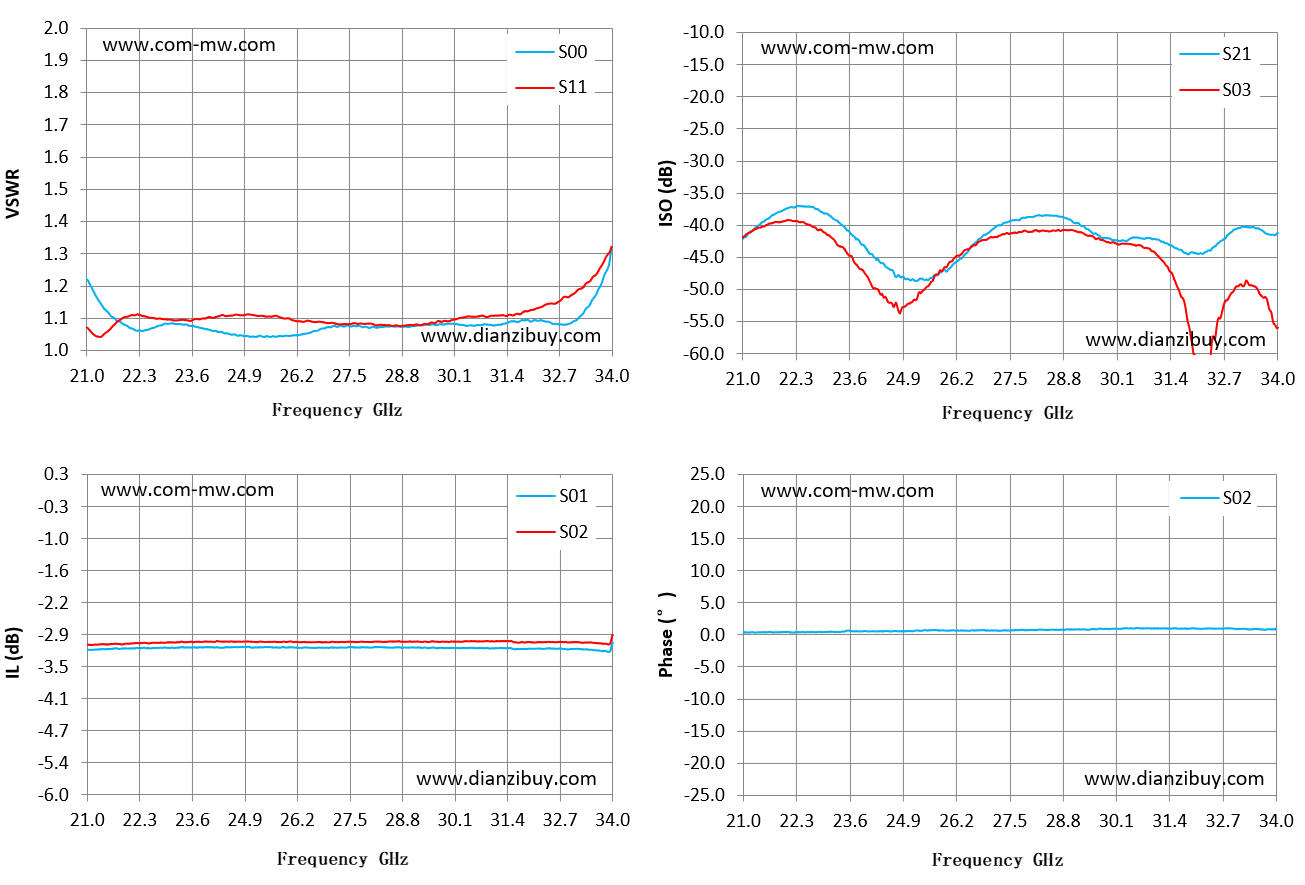

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
