功分器
0.1~400MHz, 1W, 4路, 相位0°, N-K, 工业级
- ZPD8-4C0.1-400-3885
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 400 | MHz |
| 插入损耗 | 1 | 2 | dB | |
| 隔离度 | 19 | 25 | dB | |
| 输入驻波比 | 1.2 | 1.3 | ||
| 输出驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | 6 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 相位 ° | S23 隔离 dB |
| 0.01 | 1.06 | -6.68 | -6.64 | -0.05 | -32.66 |
| 36 | 1.02 | -6.3 | -6.26 | 0.07 | -32.38 |
| 72 | 1.04 | -6.4 | -6.36 | 0.17 | -31.48 |
| 107 | 1.05 | -6.46 | -6.43 | 0.26 | -30.75 |
| 143 | 1.04 | -6.52 | -6.48 | 0.35 | -30.61 |
| 179 | 1.04 | -6.57 | -6.54 | 0.45 | -31.2 |
| 214 | 1.02 | -6.61 | -6.58 | 0.56 | -32.23 |
| 250 | 1.01 | -6.67 | -6.65 | 0.67 | -32.64 |
| 286 | 1.03 | -6.74 | -6.72 | 0.79 | -30.93 |
| 322 | 1.04 | -6.83 | -6.81 | 0.91 | -28.22 |
| 357 | 1.06 | -6.93 | -6.92 | 1.03 | -25.93 |
| 393 | 1.07 | -7.04 | -7.04 | 1.17 | -24.32 |
| 429 | 1.05 | -7.14 | -7.15 | 1.33 | -23.51 |
| 464 | 1.03 | -7.22 | -7.23 | 1.51 | -23.64 |
| 500 | 1.08 | -7.31 | -7.34 | 1.72 | -25.12 |

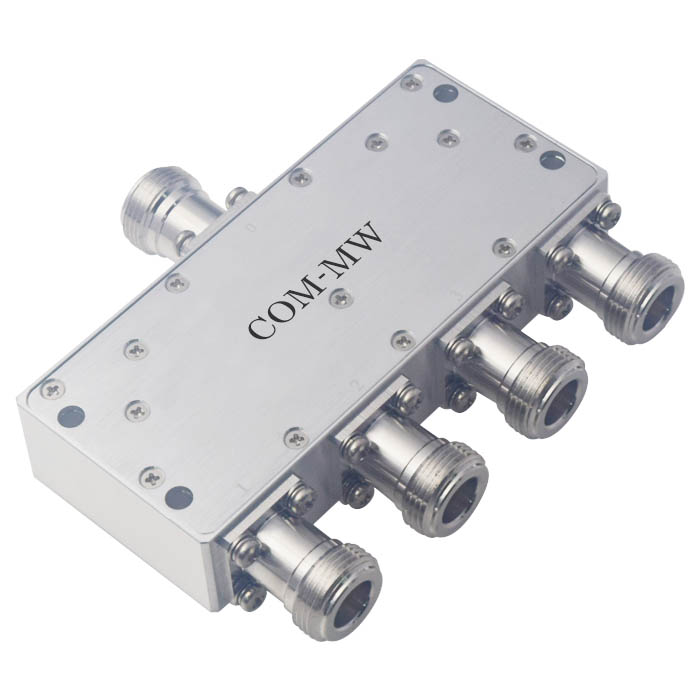

参考实物图

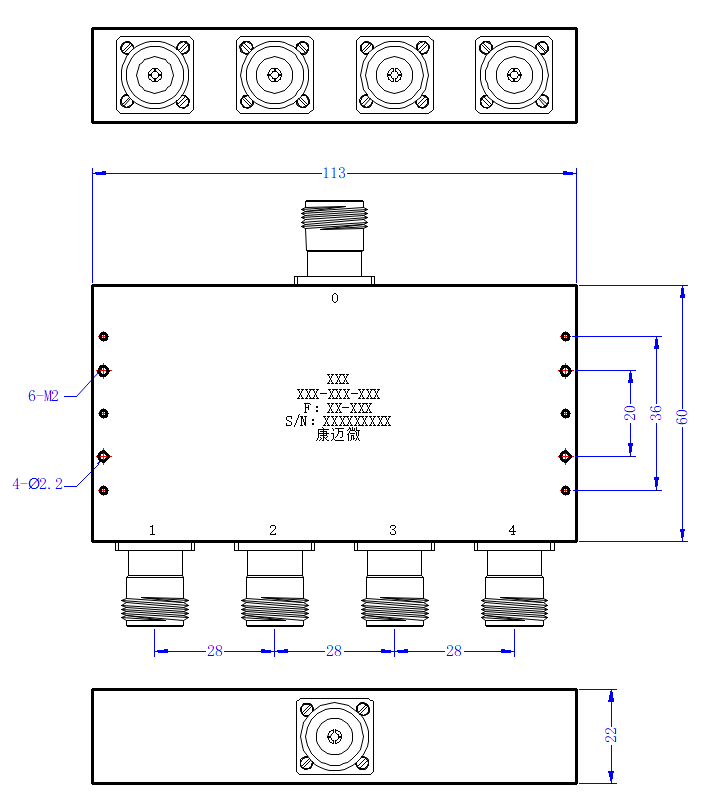

外形结构图（mm）

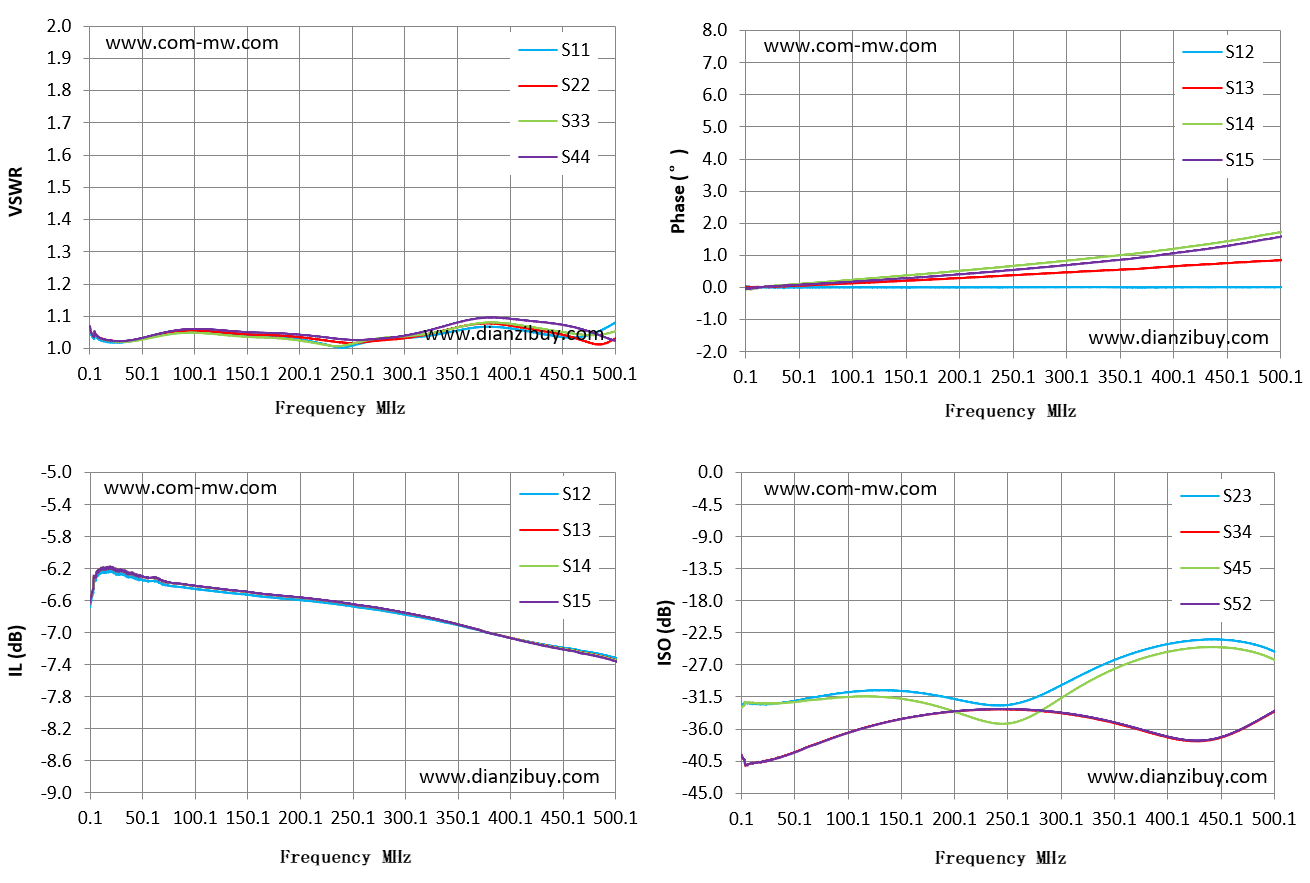

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
