功分器
6~18GHz,15W,3路,0°,SMA
- ZPD25-3M6-18G-1074
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 理论损耗 | 4.77 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| ROHS | 满足 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S34 隔离 dB | S13 相位 ° | S14 相位 ° |
| 4.00 | 1.72 | 1.39 | -5.17 | -5.28 | -20.16 | -20.18 | 0.00 | -0.39 |
| 5.14 | 1.31 | 1.28 | -4.92 | -5.05 | -29.09 | -29.48 | 0.11 | -0.35 |
| 6.29 | 1.03 | 1.18 | -4.97 | -5.08 | -30.10 | -29.91 | 0.13 | -0.31 |
| 7.43 | 1.11 | 1.16 | -4.96 | -5.08 | -23.97 | -23.86 | 0.19 | -0.47 |
| 8.57 | 1.06 | 1.09 | -4.97 | -5.05 | -22.20 | -22.12 | 0.44 | -0.63 |
| 9.71 | 1.10 | 1.04 | -5.02 | -5.07 | -24.77 | -24.68 | 0.30 | -0.63 |
| 10.86 | 1.06 | 1.06 | -5.03 | -5.06 | -25.57 | -25.52 | 0.27 | -0.53 |
| 12.00 | 1.07 | 1.04 | -5.03 | -5.03 | -24.48 | -24.29 | -0.17 | -0.92 |
| 13.14 | 1.13 | 1.10 | -5.04 | -5.08 | -25.41 | -25.05 | -0.21 | -0.87 |
| 14.29 | 1.12 | 1.14 | -5.07 | -5.09 | -23.71 | -23.23 | 0.12 | -0.93 |
| 15.43 | 1.07 | 1.11 | -5.08 | -5.03 | -25.65 | -24.92 | 0.04 | -1.12 |
| 16.57 | 1.07 | 1.02 | -5.15 | -5.05 | -27.80 | -27.42 | -0.32 | -1.15 |
| 17.71 | 1.03 | 1.05 | -5.18 | -5.03 | -23.85 | -24.04 | -0.79 | -0.70 |
| 18.86 | 1.13 | 1.08 | -5.22 | -5.09 | -21.12 | -21.60 | -1.82 | -1.90 |
| 20.00 | 1.36 | 1.17 | -5.19 | -5.22 | -15.86 | -16.05 | -1.64 | -0.79 |

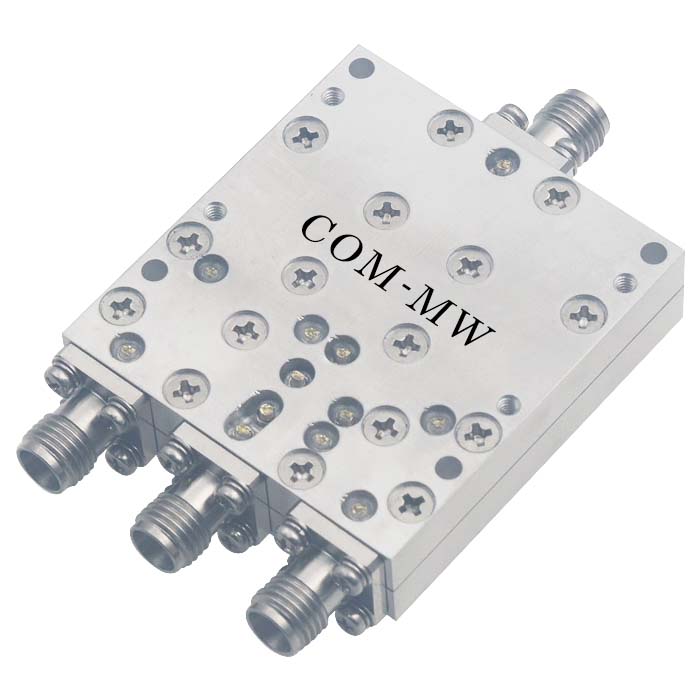

参考实物图
外形结构图（mm）

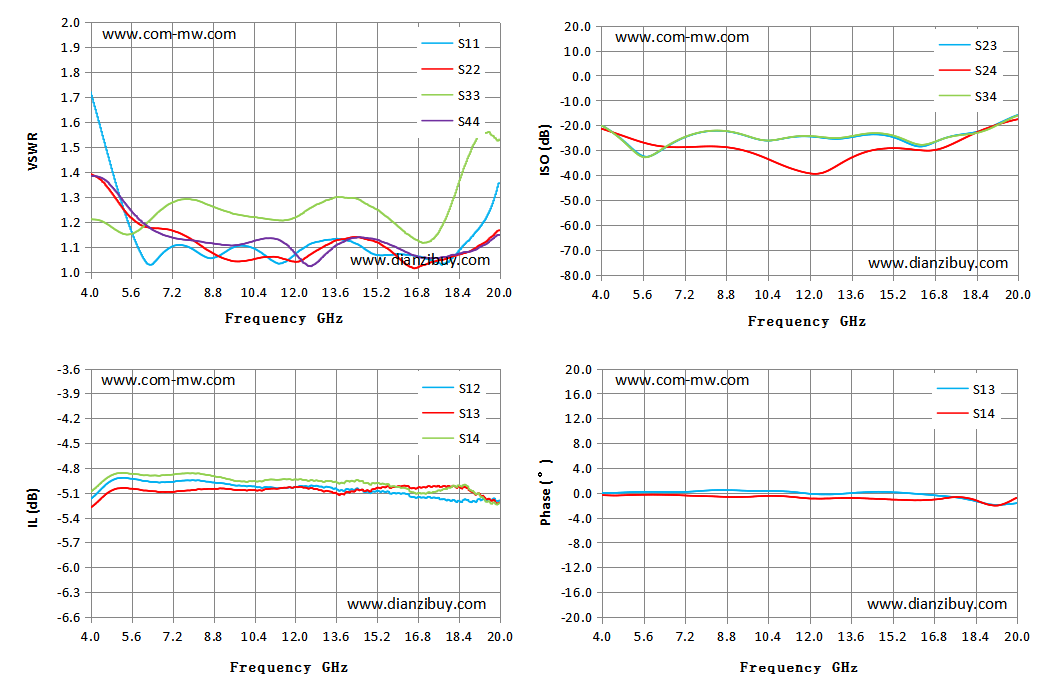

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
