产品
负载
工作频率DC~6GHz, 功率容量100W, 阻抗50Ω, N -J
- DR9-100-0-6G-1218
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 100W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -J |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 项目 | 频率 GHz | S11 驻波 |
|---|---|---|
| 1 | 0.01 | 1.1 |
| 2 | 0.71 | 1.03 |
| 3 | 1.43 | 1.01 |
| 4 | 2.14 | 1.06 |
| 5 | 2.86 | 1.03 |
| 6 | 3.57 | 1.1 |
| 7 | 4.29 | 1.05 |
| 8 | 5 | 1.14 |
| 9 | 5.71 | 1.04 |
| 10 | 6.43 | 1.05 |
| 11 | 7.14 | 1.1 |
| 12 | 7.86 | 1 |
| 13 | 8.57 | 1.06 |
| 14 | 9.29 | 1.08 |
| 15 | 10 | 1.05 |

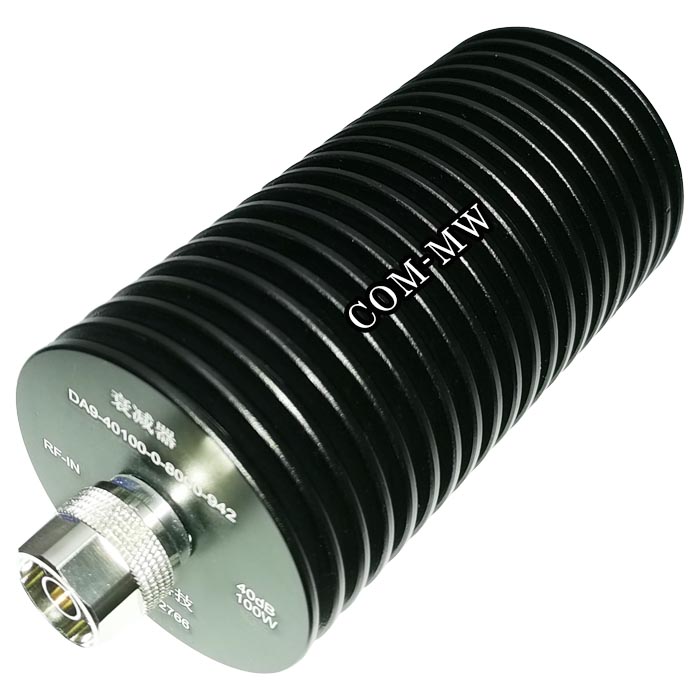

参考实物图
外形结构图（mm）

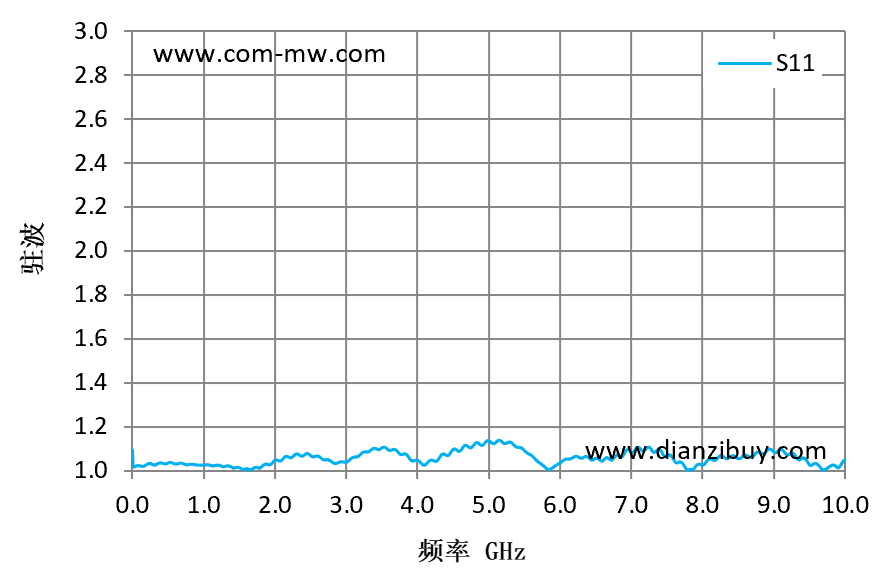

典型测试曲线图
