产品
功率放大器
400~6000MHz, 增益40dB, P-1dB功率21dBm, SMA
- DPA8-400-6000-857
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 400 | ~ | 6000 | MHz |
| 增益 | 40 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 21 | dBm | ||
| 饱和功率 | 24 | dBm | ||
| 输出三阶交截点 | 33 | dBm | ||
| 反向隔离度 | 60 | dB |
环境要求
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | S21 饱和功率 dBm |
| 0.1 | 1.33 | 1.32 | 44.55 | 23.39 | 24.3 |
| 0.66 | 1.21 | 1.07 | 45.29 | 23.7 | 25.65 |
| 1.23 | 1.29 | 1.11 | 45.14 | 23.14 | 25.78 |
| 1.79 | 1.46 | 1.31 | 45.09 | 22.47 | 25.67 |
| 2.36 | 1.6 | 1.38 | 45.43 | 22.04 | 25.02 |
| 2.92 | 1.45 | 1.37 | 44.78 | 21.62 | 24.75 |
| 3.49 | 1.53 | 1.59 | 45.17 | 21.68 | 24.43 |
| 4.05 | 1.29 | 1.85 | 45.71 | 21.4 | 24.74 |
| 4.61 | 1.63 | 1.74 | 44.74 | 22.42 | 24.5 |
| 5.18 | 1.6 | 1.71 | 46.24 | 22.14 | 24.68 |
| 5.74 | 1.37 | 1.21 | 44.76 | 22.76 | 24.75 |
| 6.31 | 1.63 | 1.78 | 44.3 | 22.28 | 24.36 |
| 6.87 | 3.11 | 1.75 | 47.65 | 20.7 | 23.42 |
| 7.44 | 3.2 | 1.99 | 42.07 | 19.97 | 22.9 |
| 8 | 1.59 | 188.38 | 45.2 | 17.59 | 21.59 |
参考实物图
外形结构图

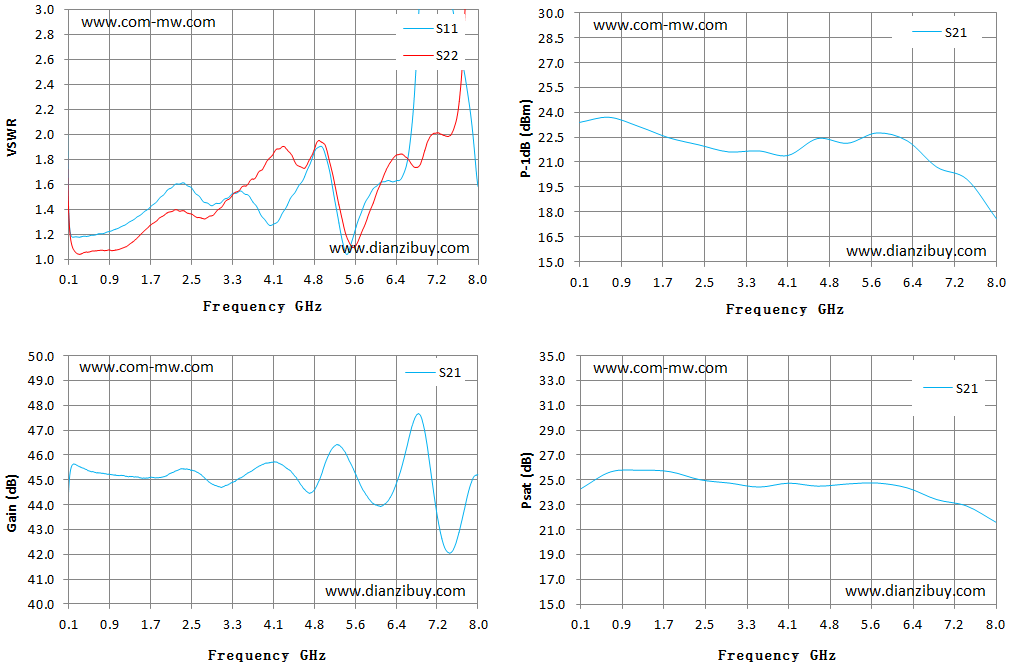

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
