低噪声放大器
19~21GHz, 增益50dB, 噪声系数1.8dB, P-1dB功率10dBm, 2.92
- DLNA8-19-21G-3610
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 19 | ~ | 21 | GHz |
| 增益 | 50 | dB | ||
| 幅频特性 | 1 | dB(p-p) | ||
| 增益斜率1 | ±0.1 | dB/10MHz | ||
| 增益斜率2 | ±0.2 | dB/40MHz | ||
| 噪声系数 | 1.8 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-F&波导口 |
| 接口材质 | 不锈钢 |
| 波导口型号 | BJ220 |
| 阻抗 | 50Ω |
| 工作电压 | +9-15V |
| 工作电流 | 250mA |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 供电接头SF812/P-2；防护等级IP65 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Noise |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 18 | 1.22 | 1.27 | 56.98 | 11.6 | 12 | 1.46 |
| 18.29 | 1.19 | 1.32 | 56.91 | 11.62 | 12.04 | 1.48 |
| 18.57 | 1.19 | 1.32 | 57.37 | 12 | 12.43 | 1.55 |
| 18.86 | 1.31 | 1.24 | 57.78 | 12.06 | 12.51 | 1.7 |
| 19.14 | 1.38 | 1.26 | 57.64 | 12.22 | 12.68 | 1.66 |
| 19.43 | 1.39 | 1.33 | 57.51 | 12.1 | 12.46 | 1.51 |
| 19.71 | 1.4 | 1.3 | 57.77 | 12.12 | 12.5 | 1.51 |
| 20 | 1.42 | 1.27 | 57.7 | 12.04 | 12.5 | 1.65 |
| 20.29 | 1.41 | 1.29 | 57.64 | 11.99 | 12.57 | 1.71 |
| 20.57 | 1.39 | 1.31 | 57.72 | 11.91 | 12.76 | 1.59 |
| 20.86 | 1.4 | 1.29 | 57.75 | 12.15 | 13.02 | 1.62 |
| 21.14 | 1.41 | 1.3 | 57.72 | 12.32 | 13.14 | 1.71 |
| 21.71 | 1.49 | 1.39 | 57.81 | 12.78 | 13.69 | 1.65 |
| 22 | 1.5 | 1.36 | 58.29 | 13.15 | 13.92 | 1.72 |

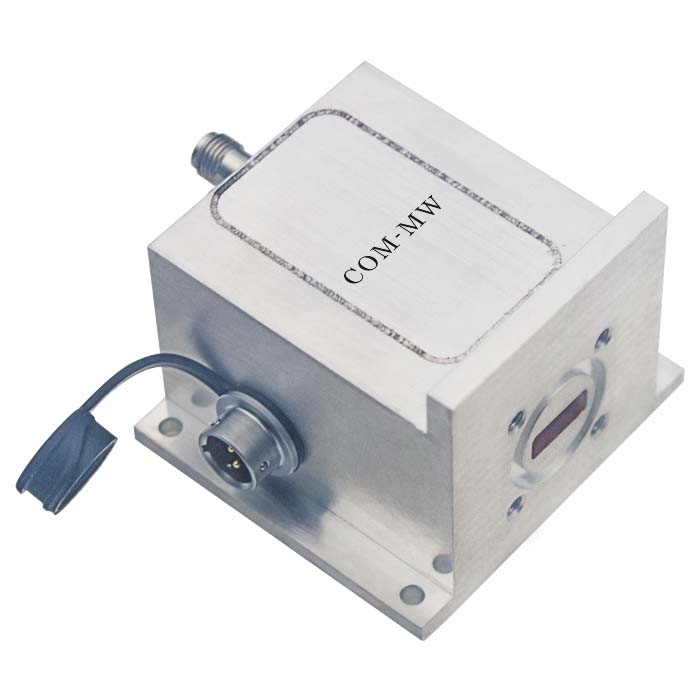

参考实物图

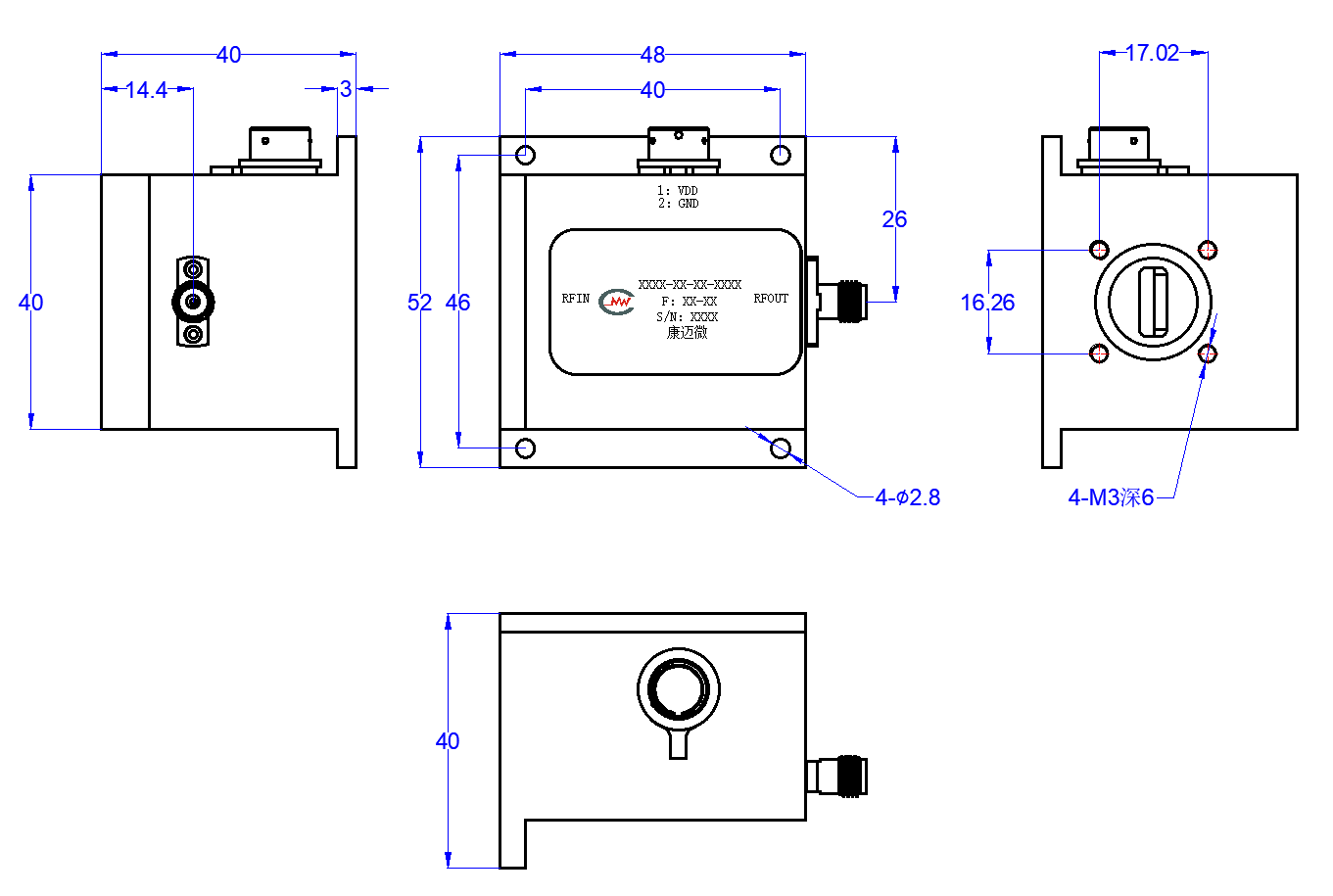

外形结构图（mm）

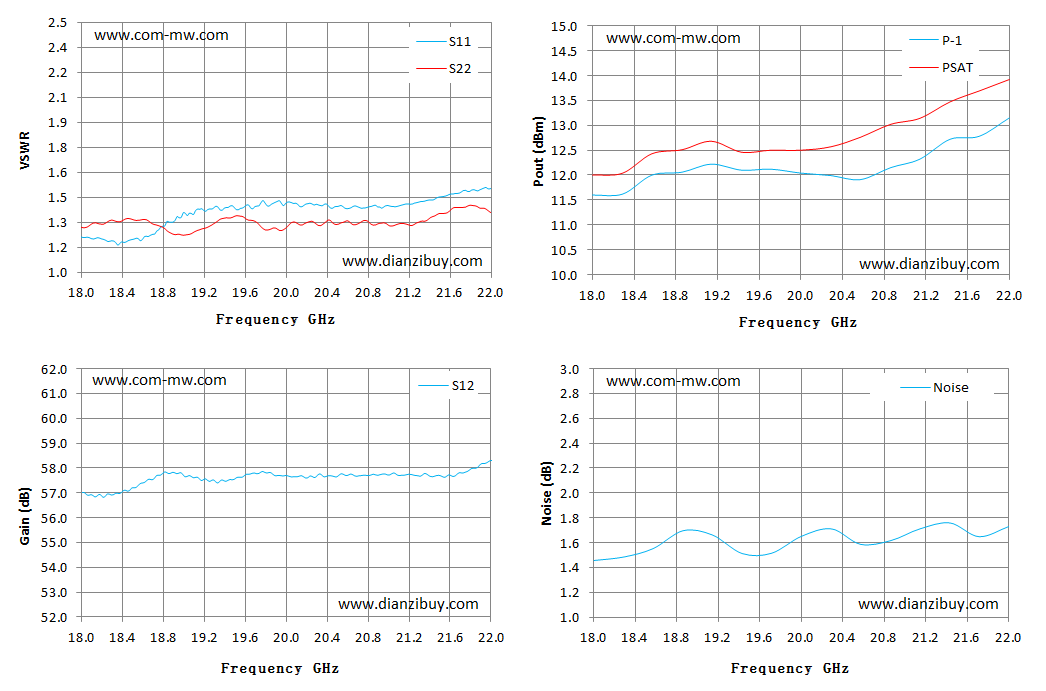

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
