产品
耦合器
0.3~6GHz, 双定向耦合度40dB, N , SMA, 120W, 3000W
- ZDC25-40MC0.3-6G-637
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.3 | ~ | 6 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 双定向耦合度 | 38.5 | 40 | 41.5 | dB |
| 耦合平坦度 | ±1.1 | dB | ||
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 主线接口形式 | N -K |
| 耦合接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 120W设计保证 |
| 峰值功率 | 3000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN(N-K) | |
| 输出端口 | OUT(N-K) | |
| 正向耦合端口 | C1(SMA-K) | |
| 反向耦合端口 | C2(SMA-K) |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 方向性 |
| 0.1 | 1.05 | 1.04 | -0.04 | -47.49 | -31.81 |
| 0.52 | 1.05 | 1.04 | -0.16 | -39.65 | -34.14 |
| 0.94 | 1.02 | 1.02 | -0.23 | -40.17 | -26.49 |
| 1.36 | 1.07 | 1.04 | -0.28 | -40.88 | -33.97 |
| 1.79 | 1.1 | 1.04 | -0.33 | -40.32 | -31.53 |
| 2.21 | 1.07 | 1.07 | -0.35 | -40.35 | -25.69 |
| 2.63 | 1.03 | 1.08 | -0.38 | -41.15 | -27.05 |
| 3.05 | 1.05 | 1.03 | -0.42 | -40.32 | -37.08 |
| 3.47 | 1.05 | 1.05 | -0.44 | -40.86 | -23.84 |
| 3.89 | 1.04 | 1.09 | -0.45 | -41.07 | -22.43 |
| 4.31 | 1.04 | 1.08 | -0.47 | -40.33 | -23.16 |
| 4.74 | 1.03 | 1.07 | -0.49 | -41.17 | -18.73 |
| 5.16 | 1.06 | 1.06 | -0.53 | -40.78 | -20.43 |
| 5.58 | 1.02 | 1.03 | -0.52 | -40.38 | -19.07 |
| 6 | 1.12 | 1.12 | -0.52 | -41.2 | -19.78 |

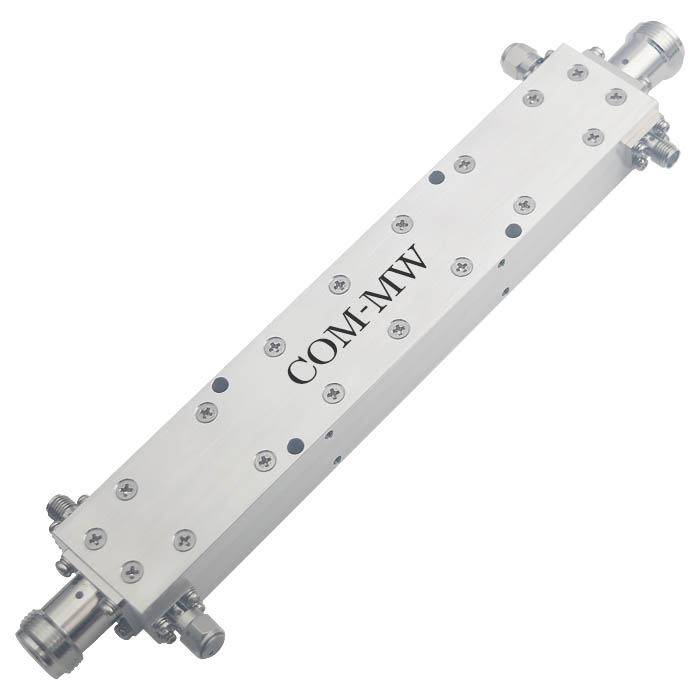

参考实物图

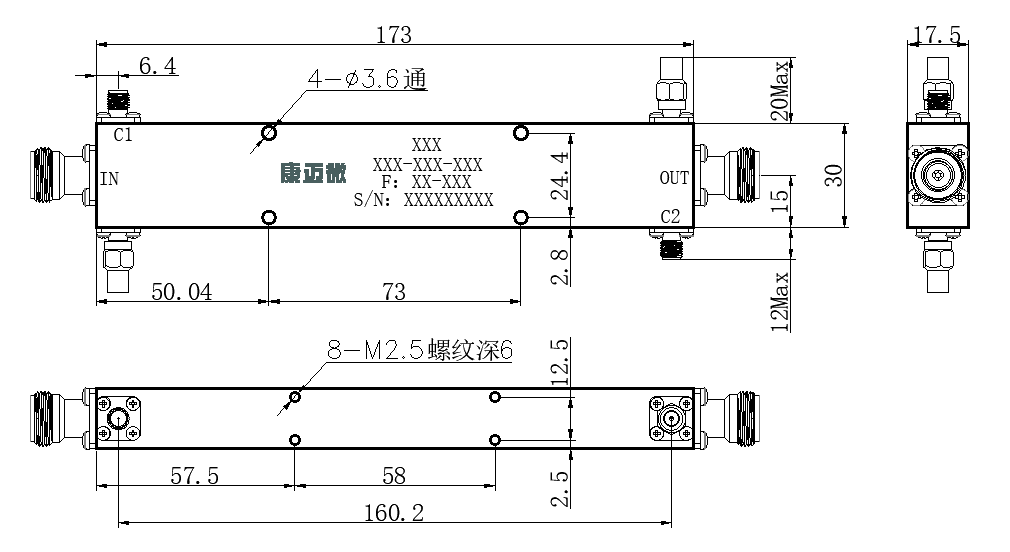

外形结构图（mm）

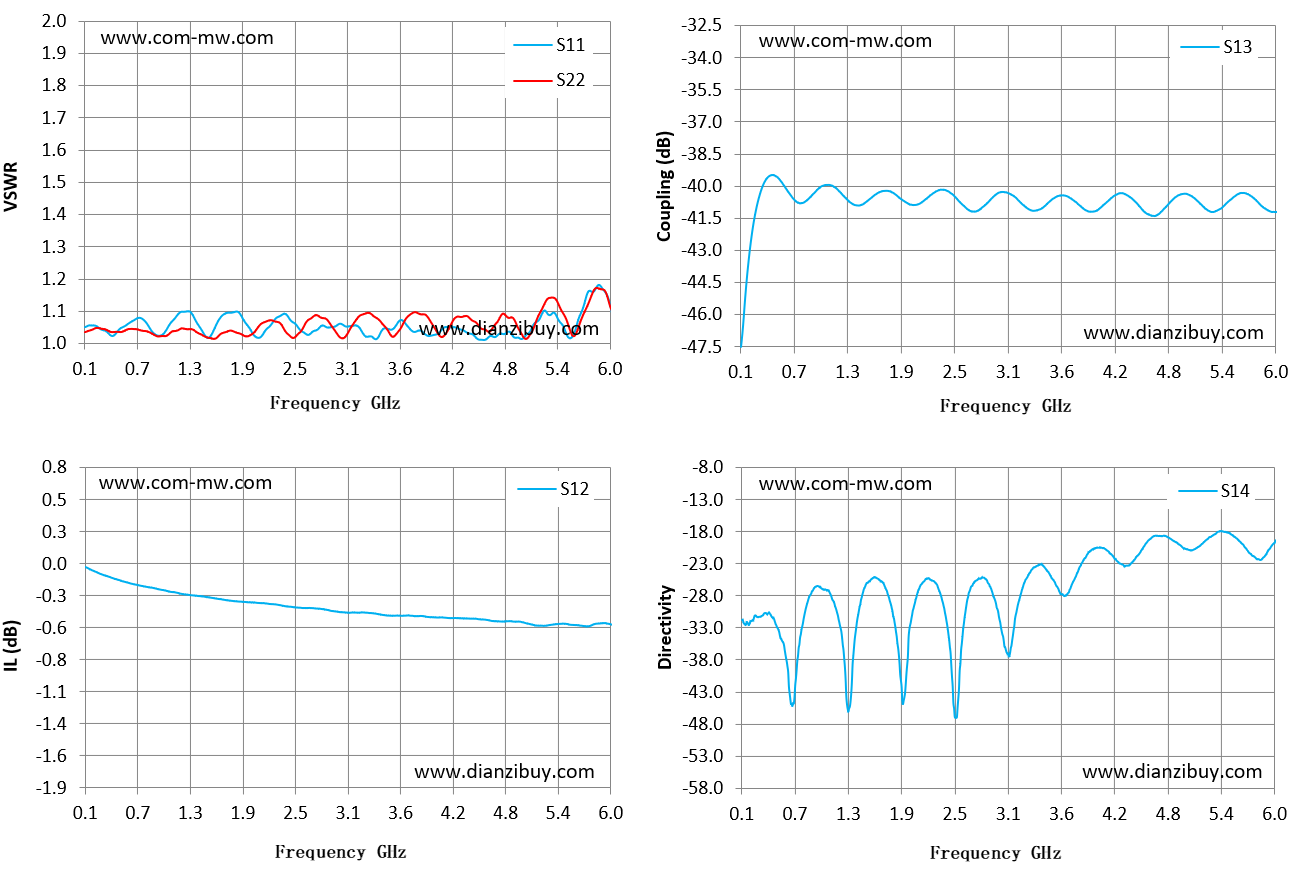

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
