产品
滤波器
通带频率28.25~29.25GHz, DC-27.3GHz≥105dB, 27.3-27.75GHz≥50dB, 2.92
- ZBF8-C28.75-1G-3134
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 28.25 | ~ | 29.25 | GHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-27.3 | GHz≥ | 105 | dB 设计保证 | ||
| 带外抑制 | 27.3-27.75 | GHz≥ | 50 | dB | ||
| 带外抑制 | 29.75-31.5 | GHz≥ | 50 | dB | ||
| 带外抑制 | 31.5-42 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.4 |
其它参数
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 时延波动 | ≤0.4ns@任意80M |
| 带内波动 | ≤0.1dB@任意40M |
典型测试数据
| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
| 27.5 | 43.53 | 23.18 | -88.77 |
| 27.68 | 36 | 20.66 | -69.33 |
| 27.86 | 23.83 | 15.98 | -42.36 |
| 28.04 | 1.4 | 1.42 | -2.71 |
| 28.21 | 1.09 | 1.16 | -1.35 |
| 28.39 | 1.1 | 1.15 | -1.16 |
| 28.57 | 1.12 | 1.11 | -1.06 |
| 28.75 | 1.25 | 1.22 | -1.06 |
| 28.93 | 1.08 | 1.09 | -1.01 |
| 29.11 | 1.09 | 1.11 | -1.07 |
| 29.29 | 1.06 | 1.08 | -1.2 |
| 29.46 | 1.21 | 1.1 | -1.92 |
| 29.64 | 26.67 | 17.75 | -40.43 |
| 29.82 | 34.29 | 20.15 | -67.2 |
| 30 | 40.47 | 20.65 | -86.42 |

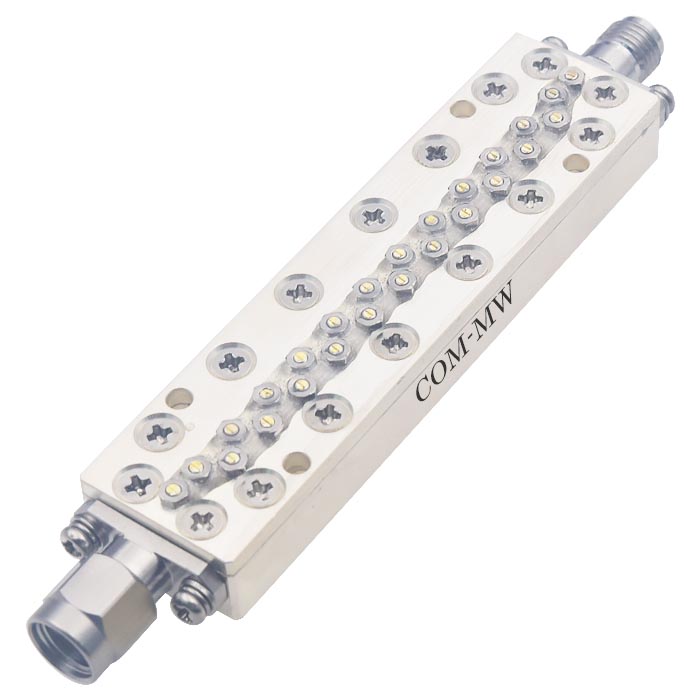

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 盖板和底座锡焊密封 |
