产品
负载
工作频率 5~18GHz,衰减度 47dB,1200W,, 波导口,SMA-F or K
- DR25-1200-5-18G-3589
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 18 | GHz |
| 衰减度 | 45 | 47 | 49 | dB |
| 衰减精度 | ±1.5 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.6 |
其它参数
| 功率容量 | 1200W设计保证 |
| 输入接口形式 | 波导口 |
| 输出接口形式 | SMA-F or K |
| 波导口型号 | WRD500D36 |
| 表面 | 本导 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |
| 重量 | 10Kg |
| 出水方式 | 12mm宝塔头（2进2出） |
| 冷却方式 | 水冷(水流量7-9L/min) |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
功率降额曲线

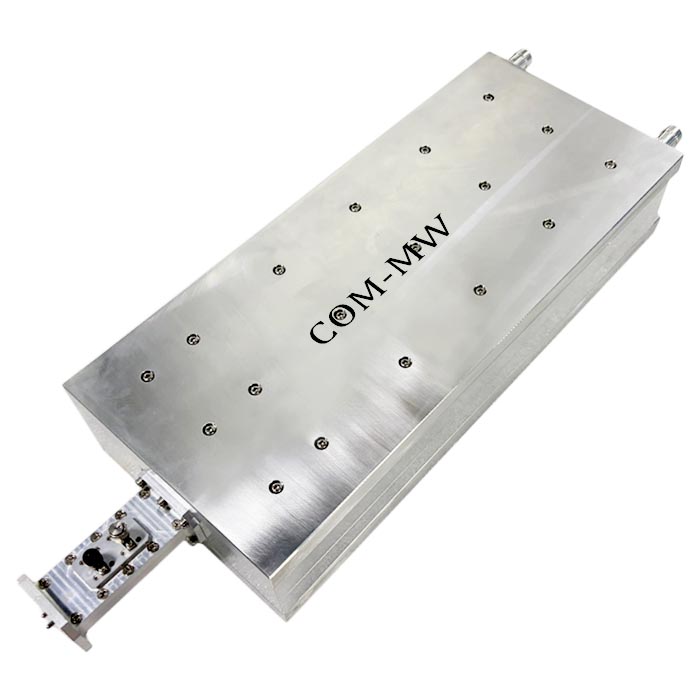

参考实物图

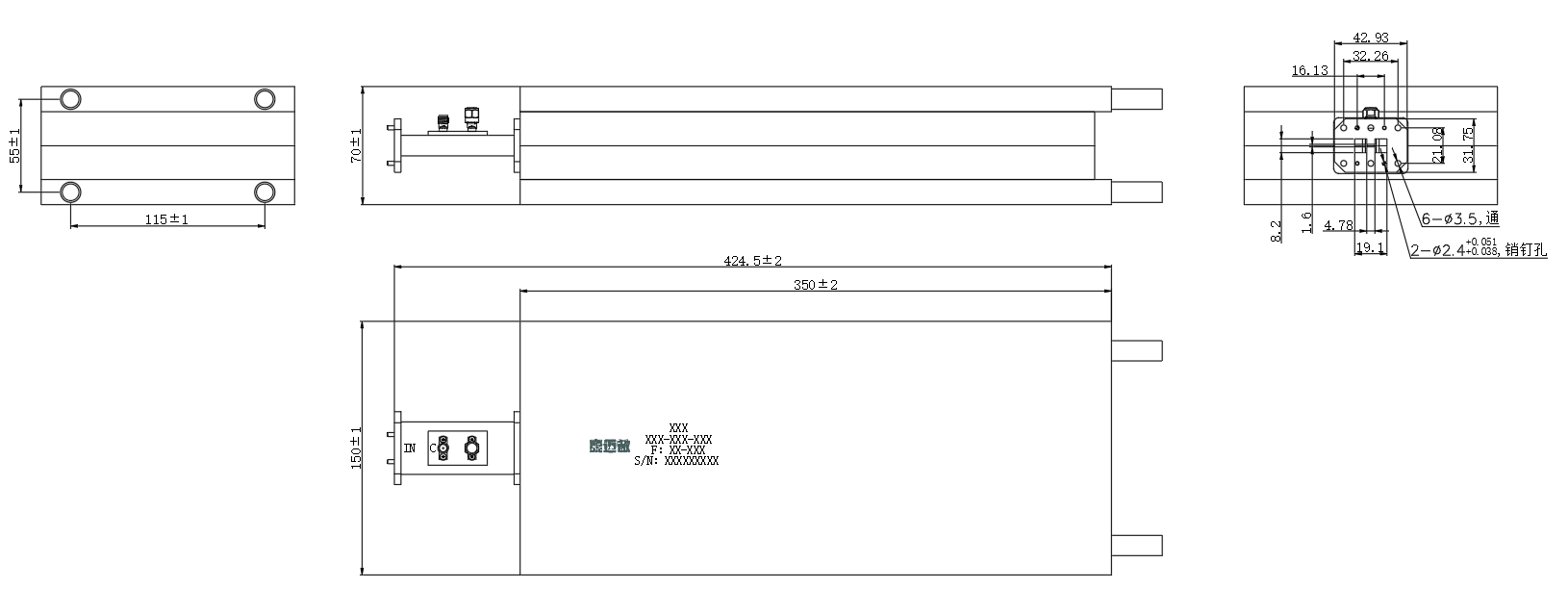

外形结构图（mm）
