产品
双工器
通带频率一 DC~8.5GHz,通带频率二 10~27GHz,SMA
- ZCB4-M0-27G-1774
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 8.5 | GHz |
| 通带频率二 | / | / | 10 | ~ | 27 | GHz |
| 通带一损耗 | / | / | 3 | dB | ||
| 通带二损耗 | / | / | 3 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 10-27 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | DC-8.5 | GHz≥ | 60 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.03 | 1.03 | -0.01 | -69.43 | -0.01 | -69.43 | 0.23 | 16.91 |
| 2.17 | 1.26 | 1.26 | -0.15 | -83.31 | -0.15 | -83.31 | 0.22 | 6.73 |
| 4.31 | 1.25 | 1.25 | -0.20 | -73.36 | -0.20 | -73.36 | 0.24 | -1.49 |
| 6.45 | 1.13 | 1.13 | -0.28 | -100.78 | -0.28 | -100.78 | 0.31 | -0.32 |
| 8.59 | 1.28 | 1.24 | -0.87 | -74.86 | -0.87 | -74.86 | 0.69 | 0.24 |
| 10.73 | 1.39 | 124.87 | -75.66 | -0.60 | -75.66 | -0.60 | -0.06 | 0.41 |
| 12.87 | 1.29 | 182.60 | -78.76 | -0.24 | -78.76 | -0.24 | -0.23 | 0.20 |
| 15.02 | 1.26 | 169.61 | -85.85 | -0.15 | -85.85 | -0.15 | 2.96 | 0.14 |
| 17.16 | 1.04 | 131.41 | -84.47 | -0.14 | -84.47 | -0.14 | -11.07 | 0.11 |
| 19.30 | 1.26 | 366.30 | -85.17 | -0.15 | -85.17 | -0.15 | 8.72 | 0.10 |
| 21.44 | 1.14 | 151.67 | -87.07 | -0.15 | -87.07 | -0.15 | -3.47 | 0.09 |
| 23.58 | 1.51 | 1218.15 | -92.77 | -0.41 | -92.77 | -0.41 | -4.61 | 0.08 |
| 25.72 | 1.29 | 1735.96 | -80.29 | -0.14 | -80.29 | -0.14 | 7.50 | 0.09 |
| 27.86 | 1.55 | 144.43 | -83.93 | -0.38 | -83.93 | -0.38 | 2.20 | 0.08 |
| 30.00 | 1.23 | 242.10 | -77.58 | -0.18 | -77.58 | -0.18 | -13.52 | 0.08 |

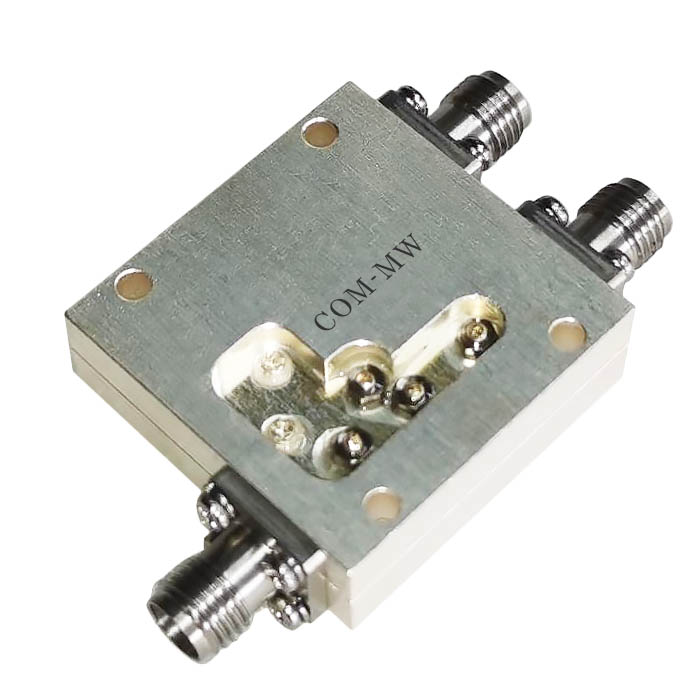

参考实物图

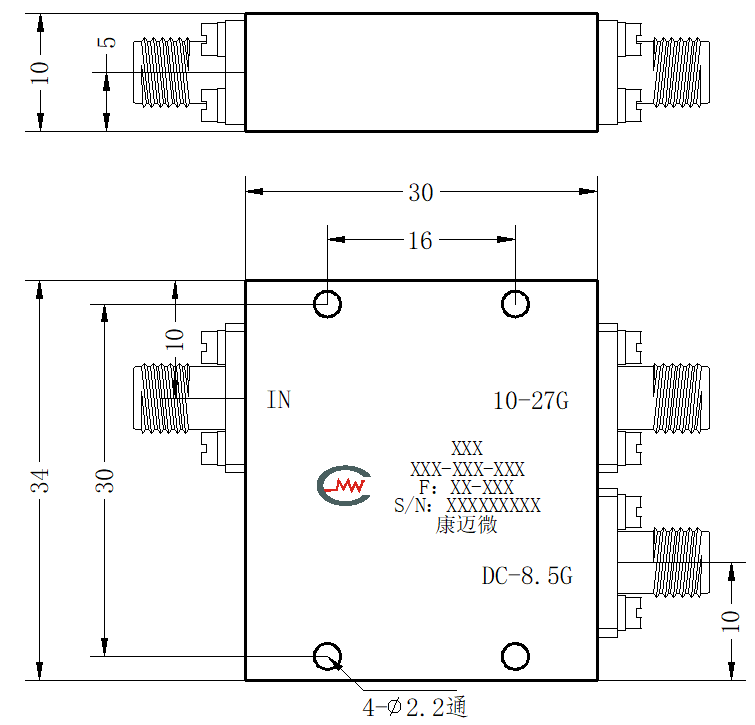

外形结构图（mm）

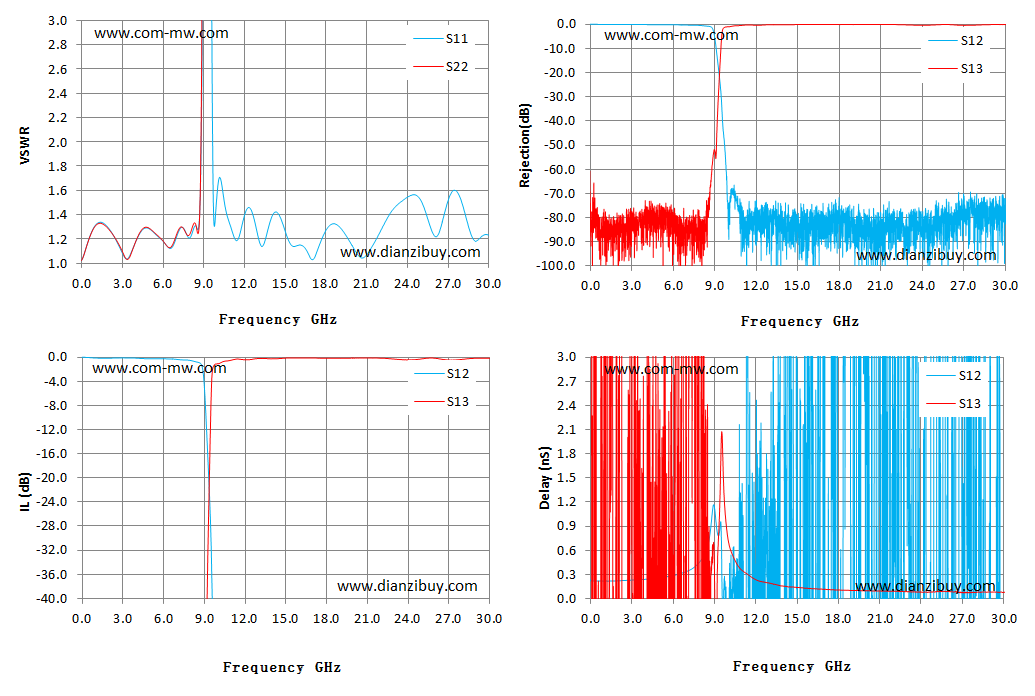

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
