产品
滤波器
阻带频率840.5~845MHz, ≥40dB, 通带频率DC~835.5MHz, 850~3000MHz, SMA
- ZBSF6-C840.5-845-4857
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 840.5 | ~ | 845 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 835.5 | MHz | |
| 通带频率 | 850 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 830 | 2.47 | 2.52 | -0.4 | 64.09 |
| 832 | 2.5 | 2.62 | -0.53 | 75.19 |
| 834 | 2.49 | 2.62 | -0.7 | 80.04 |
| 836 | 2.49 | 2.63 | -0.91 | 82.78 |
| 839 | 2.51 | 2.66 | -6.61 | 84.58 |
| 841 | 2.51 | 2.67 | -78.91 | 85.03 |
| 843 | 2.52 | 2.68 | -68.31 | 85.24 |
| 845 | 2.52 | 2.69 | -66.79 | 85.11 |
| 847 | 2.52 | 2.7 | -39.8 | 84.72 |
| 849 | 2.53 | 2.71 | -3.01 | 83.86 |
| 851 | 2.52 | 2.7 | -0.87 | 82.37 |
| 854 | 2.5 | 2.69 | -0.91 | 78.14 |
| 856 | 2.48 | 2.68 | -0.87 | 68.5 |
| 858 | 2.4 | 2.62 | -0.71 | 53.88 |
| 860 | 2.05 | 2.34 | -0.55 | 59.58 |
参考实物图

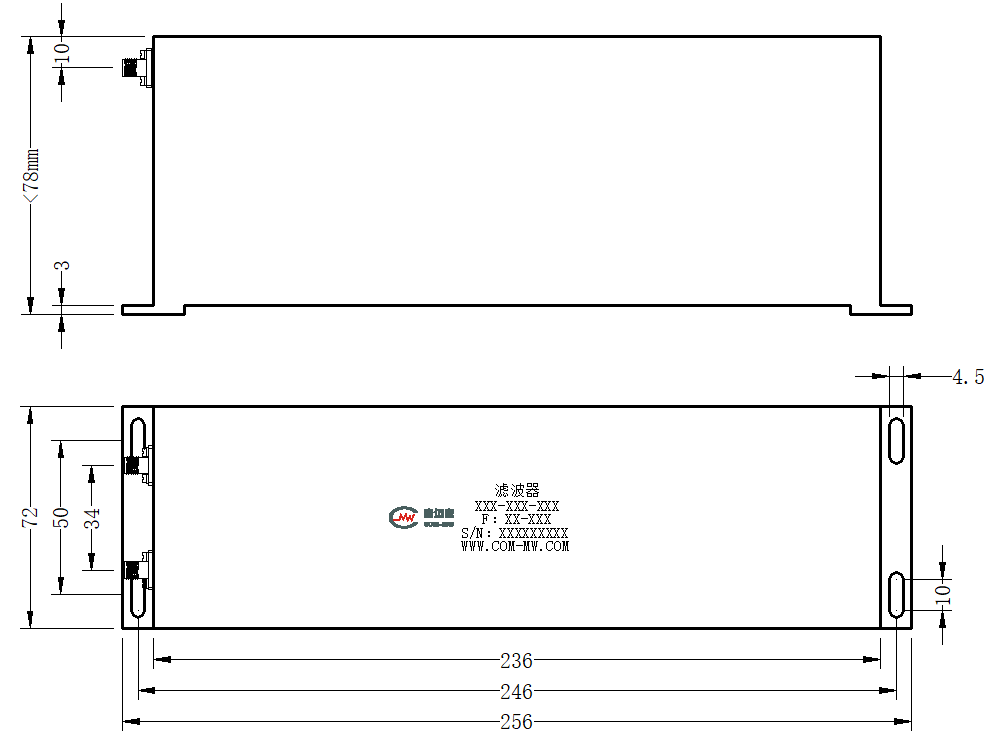

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
