650~950MHz,500W,90°电桥,表面贴装
- 8H0033
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 650 | ~ | 950 | MHz |
| 插入损耗 | 0.15 | 0.2 | dB | |
| 隔离度 | 20 | 22 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 500W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

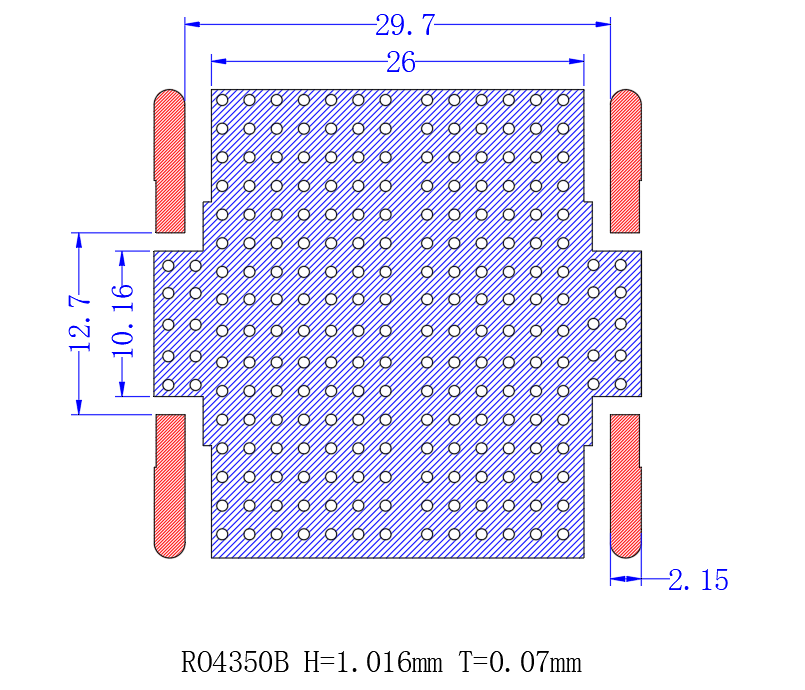

建议PCB布局图

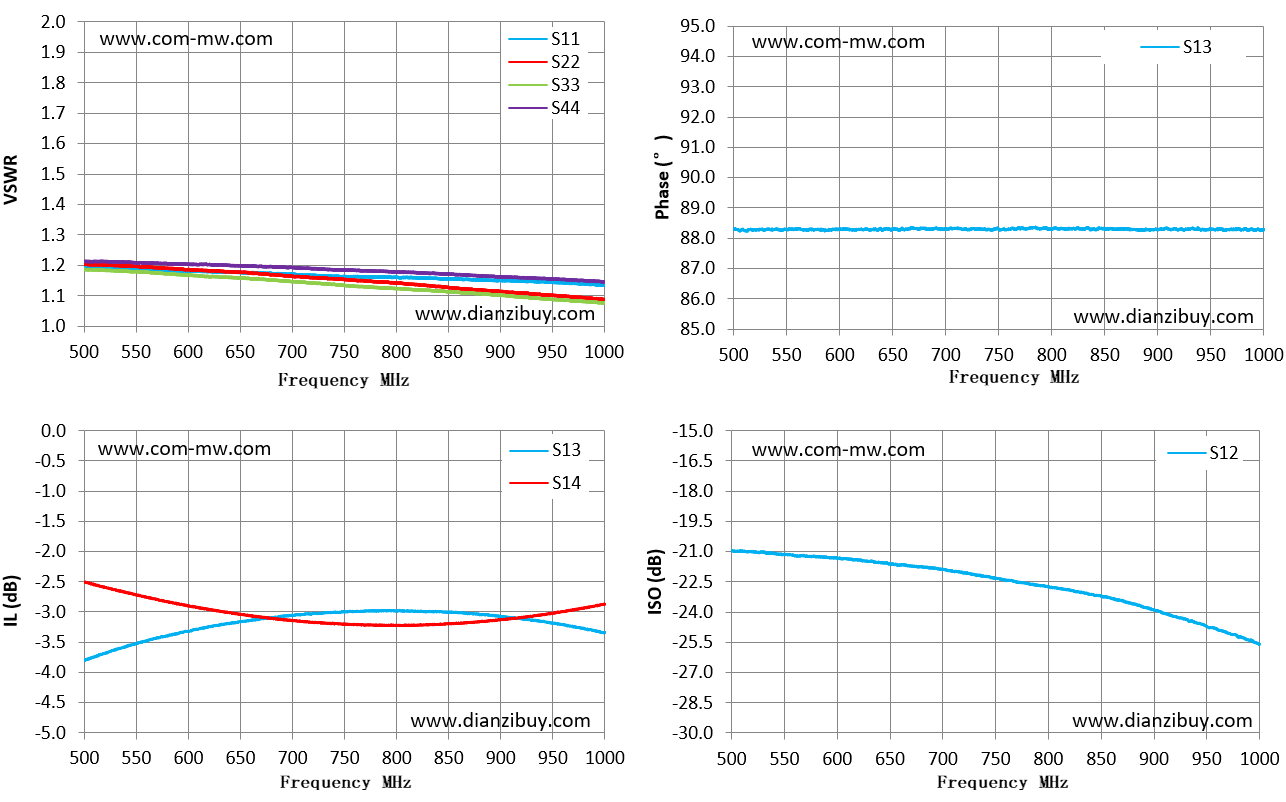

典型测试曲线图

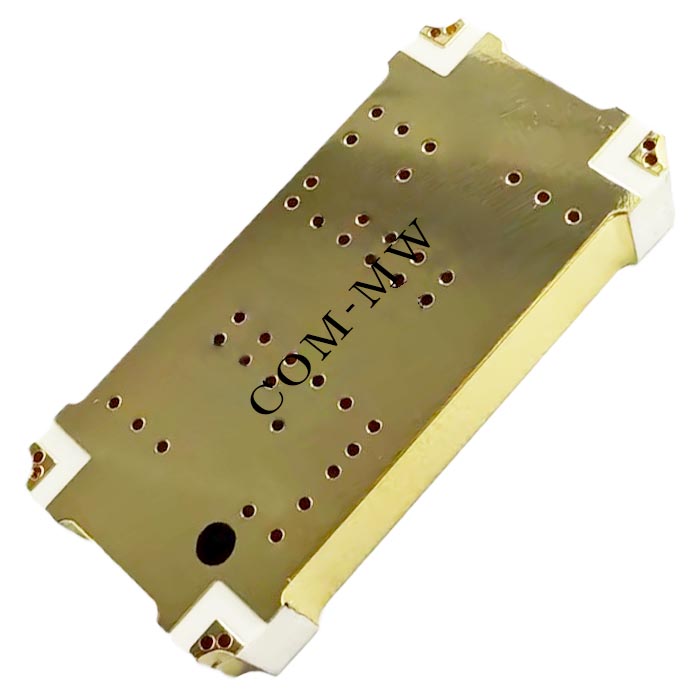

参考实物图

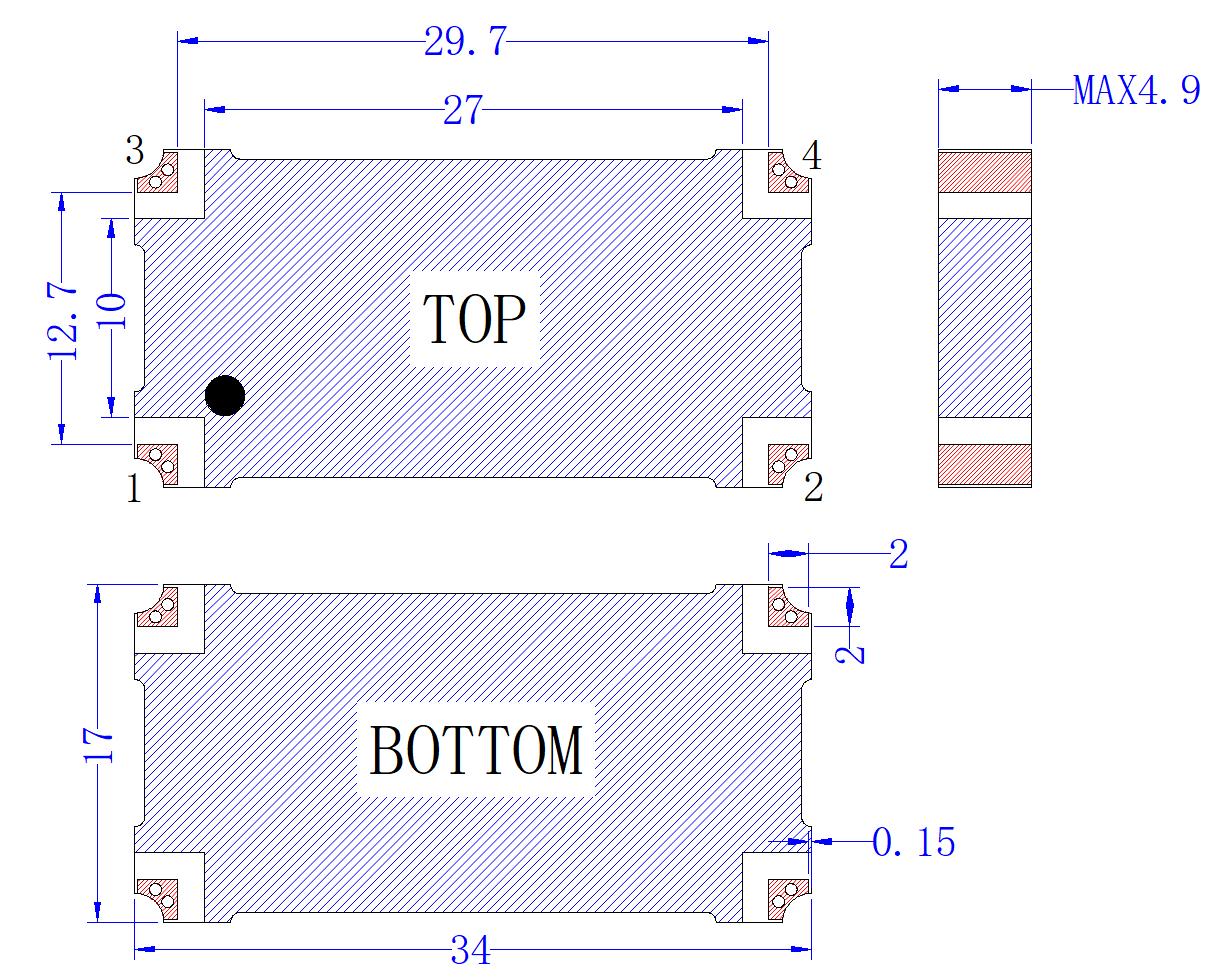

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 500.00 | 1.19 | -3.79 | -2.50 | 88.33 | -20.97 |
| 536.00 | 1.19 | -3.59 | -2.66 | 88.27 | -21.06 |
| 571.00 | 1.18 | -3.43 | -2.80 | 88.29 | -21.23 |
| 607.00 | 1.18 | -3.29 | -2.92 | 88.29 | -21.34 |
| 643.00 | 1.18 | -3.18 | -3.02 | 88.28 | -21.55 |
| 679.00 | 1.17 | -3.10 | -3.11 | 88.34 | -21.75 |
| 714.00 | 1.17 | -3.04 | -3.16 | 88.33 | -21.99 |
| 750.00 | 1.16 | -3.00 | -3.20 | 88.29 | -22.31 |
| 786.00 | 1.16 | -2.98 | -3.22 | 88.30 | -22.63 |
| 821.00 | 1.16 | -2.99 | -3.22 | 88.31 | -22.93 |
| 857.00 | 1.15 | -3.01 | -3.19 | 88.32 | -23.29 |
| 893.00 | 1.15 | -3.06 | -3.14 | 88.27 | -23.79 |
| 929.00 | 1.15 | -3.14 | -3.07 | 88.29 | -24.34 |
| 964.00 | 1.14 | -3.23 | -2.98 | 88.27 | -24.91 |
| 1000.00 | 1.13 | -3.34 | -2.87 | 88.29 | -25.62 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
