双工器
通带频率一 25.5~26.1GHz,通带频率二 26.4~27GHz,波导口
- ZCB25-2W25.5-27G-980
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 25.5 | ~ | 26.1 | GHz |
| 通带频率二 | / | / | 26.4 | ~ | 27 | GHz |
| 通带一损耗 | / | / | 0.8 | dB | ||
| 通带二损耗 | / | / | 0.8 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | DC-24.5 | GHz≥ | 60 | dB | ||
| 通带一抑制度 | 26.4-26.7 | GHz≥ | 20 | dB | ||
| 通带一抑制度 | 26.7-27.1 | GHz≥ | 40 | dB | ||
| 通带一抑制度 | 27.1-30 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | DC-25.4 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 25.4-25.8 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | 25.8-26.1 | GHz≥ | 20 | dB | ||
| 通带二抑制度 | 28-30 | GHz≥ | 60 | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | WR34orBJ260 |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 1 | 公共端 | 0（FBM260） |
| 2 | 通带一 | 1（FBP260） |
| 3 | 通带二 | 2（FBP260） |
| 4 | 接地端 | --- |

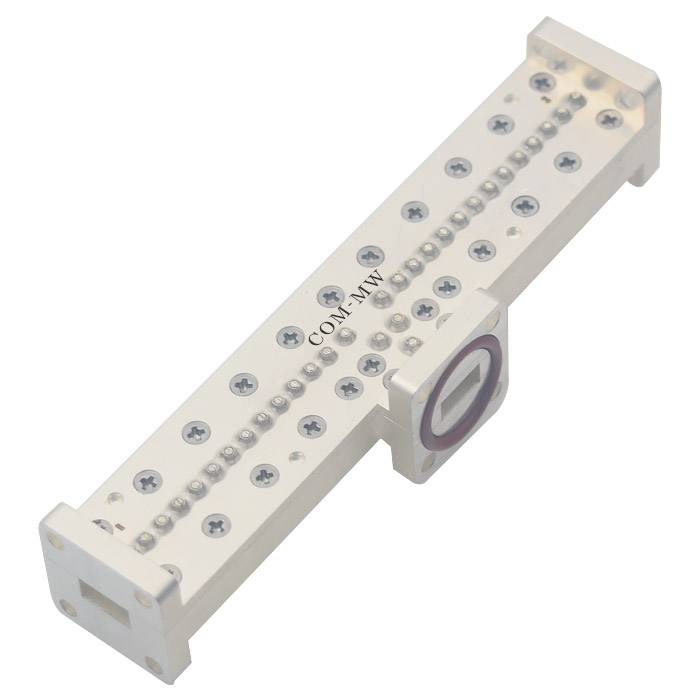

参考实物图

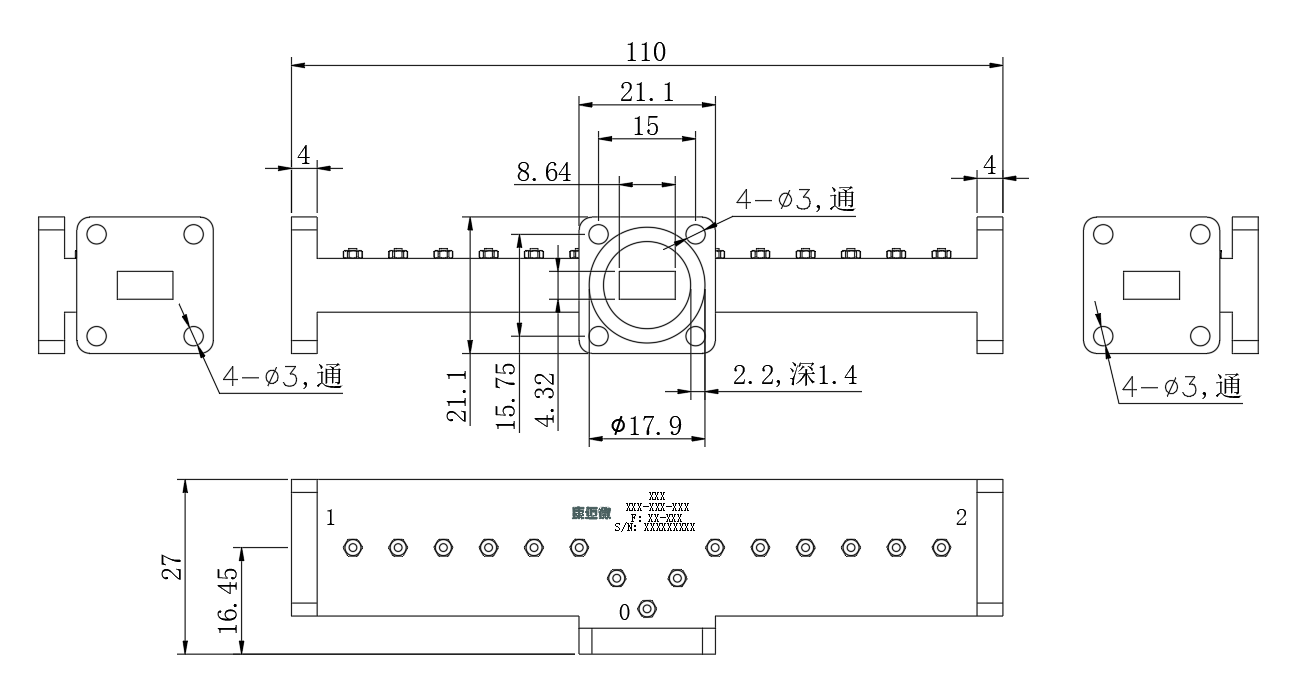

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
