18~40GHz, 增益30dB, 噪声系数4dB, P-1dB功率15dBm, 2.92
宽带,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 40 | GHz |
增益 | 30 | dB | ||
增益平坦度 | ±2.5 | dB | ||
噪声系数 | 3.6 | 4 | dB | |
P-1dB功率 | 15 | dBm |
接口形式 | 2.92-K可拆0.3mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -40~+70℃设计保证 |
其它 | 最大输入不损坏功率:10dBm |

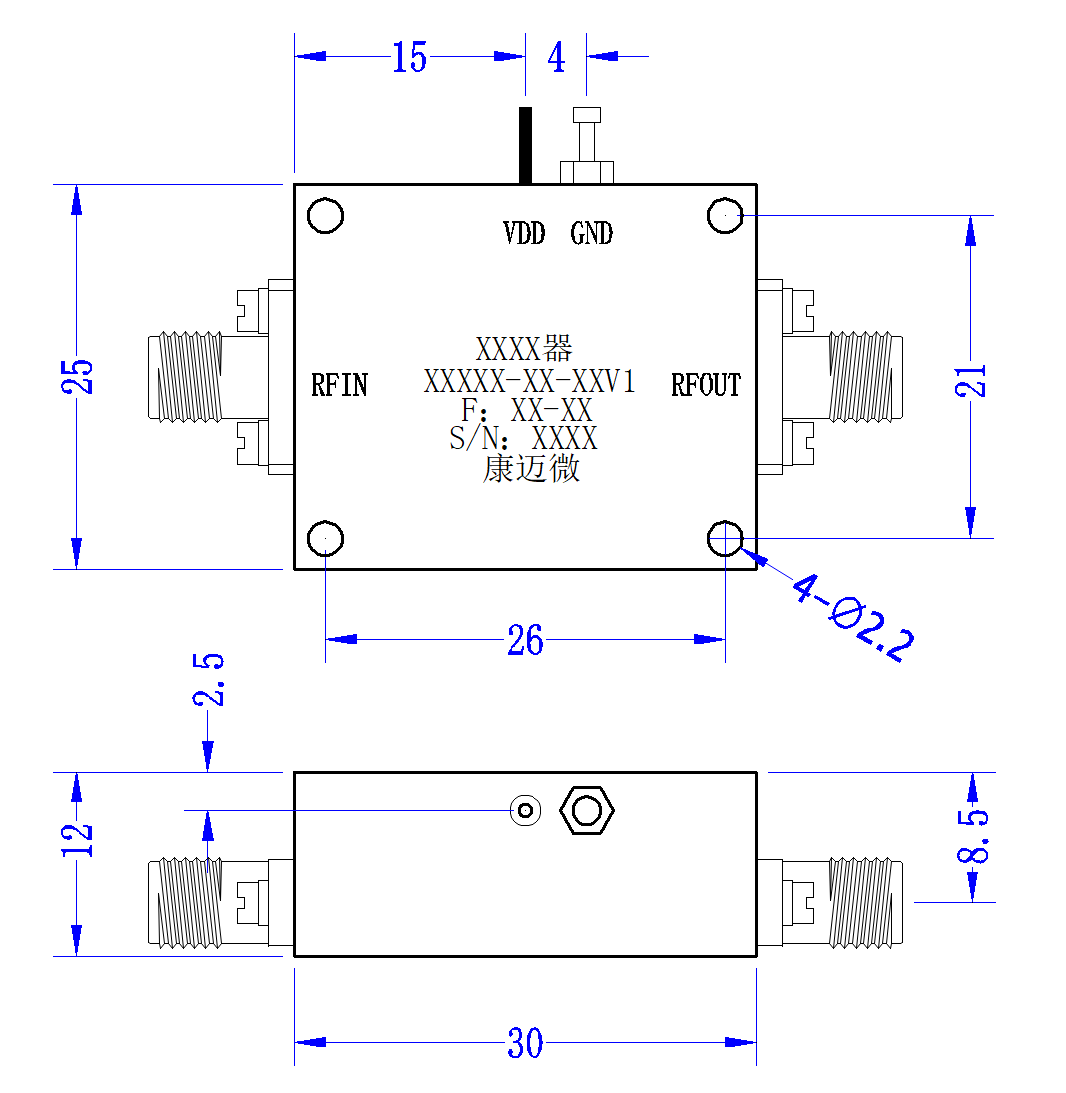

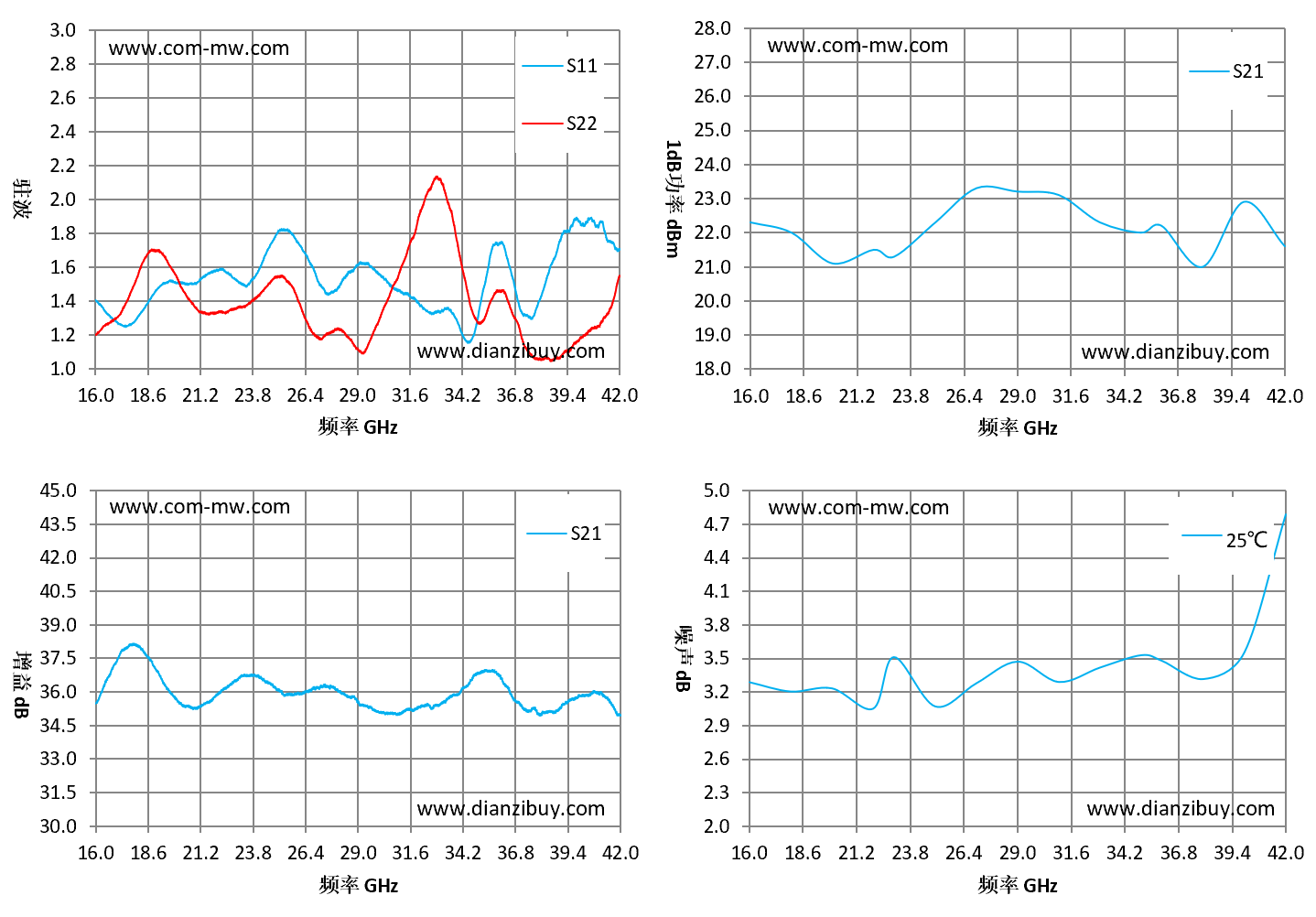

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
16 | 1.4 | 1.2 | 35.47 | 22.3 | 3.29 |
18 | 1.28 | 1.51 | 38.09 | 22 | 3.2 |
20 | 1.51 | 1.55 | 35.66 | 21.1 | 3.23 |
22 | 1.58 | 1.33 | 35.89 | 21.5 | 3.05 |
23 | 1.52 | 1.36 | 36.54 | 21.3 | 3.51 |
25 | 1.79 | 1.54 | 36.09 | 22.3 | 3.07 |
27 | 1.53 | 1.19 | 36.22 | 23.3 | 3.28 |
29 | 1.61 | 1.12 | 35.55 | 23.2 | 3.47 |
31 | 1.46 | 1.53 | 35.04 | 23.1 | 3.29 |
33 | 1.33 | 2.13 | 35.4 | 22.3 | 3.42 |
35 | 1.31 | 1.27 | 36.86 | 22 | 3.53 |
36 | 1.73 | 1.46 | 36.7 | 22.2 | 3.48 |
38 | 1.39 | 1.06 | 34.97 | 21 | 3.32 |
40 | 1.87 | 1.17 | 35.85 | 22.9 | 3.56 |
42 | 1.71 | 1.55 | 34.97 | 21.6 | 4.79 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
