滤波器
通带频率 12.75~13.25GHz,DC-11.7GHz≥65dBc,14.4-16GHz≥40dBc,波导口 ,
- ZBF25-W13-0.5G-841
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 12.75 | ~ | 13.25 | GHz |
| 通带损耗 | / | / | 0.35 | dB | ||
| 带外抑制 | DC-11.7 | GHz≥ | 65 | dBc | ||
| 带外抑制 | 14.4-16 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.25 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | WR75orBJ120 |
| 波导法兰型号 | FBP120/FBM120 |
| 表面 | 黑色烤漆喷三防 |
| 功率容量 | 500W设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 盖板底座焊接处理 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.70 | 598.51 | 7879.33 | -77.52 | 1.40 |
| 11.89 | 455.42 | 4802.10 | -69.26 | 0.33 |
| 12.09 | 277.10 | 1100.28 | -58.70 | 0.41 |
| 12.28 | 171.63 | 418.34 | -45.82 | 0.43 |
| 12.47 | 99.91 | 366.39 | -29.36 | 0.75 |
| 12.66 | 5.45 | 5.93 | -3.59 | 3.47 |
| 12.86 | 1.11 | 1.10 | -0.15 | 2.14 |
| 13.05 | 1.15 | 1.13 | -0.14 | 1.86 |
| 13.24 | 1.13 | 1.13 | -0.15 | 2.04 |
| 13.44 | 21.48 | 27.03 | -8.94 | 1.84 |
| 13.63 | 136.23 | 584.21 | -25.07 | 0.64 |
| 13.82 | 163.94 | 309.18 | -35.71 | 0.42 |
| 14.01 | 172.71 | 295.17 | -43.19 | 0.33 |
| 14.21 | 191.35 | 313.00 | -48.85 | 0.24 |
| 14.40 | 212.51 | 398.68 | -53.14 | 0.29 |

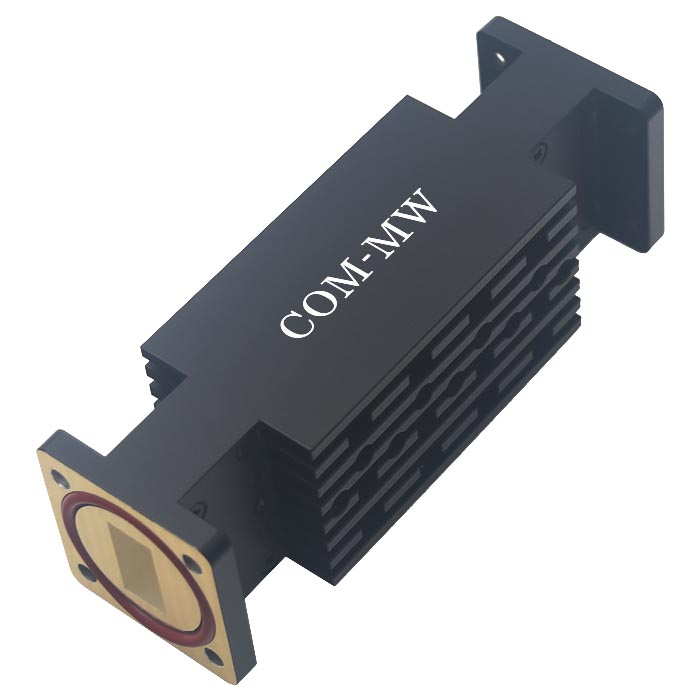

参考实物图

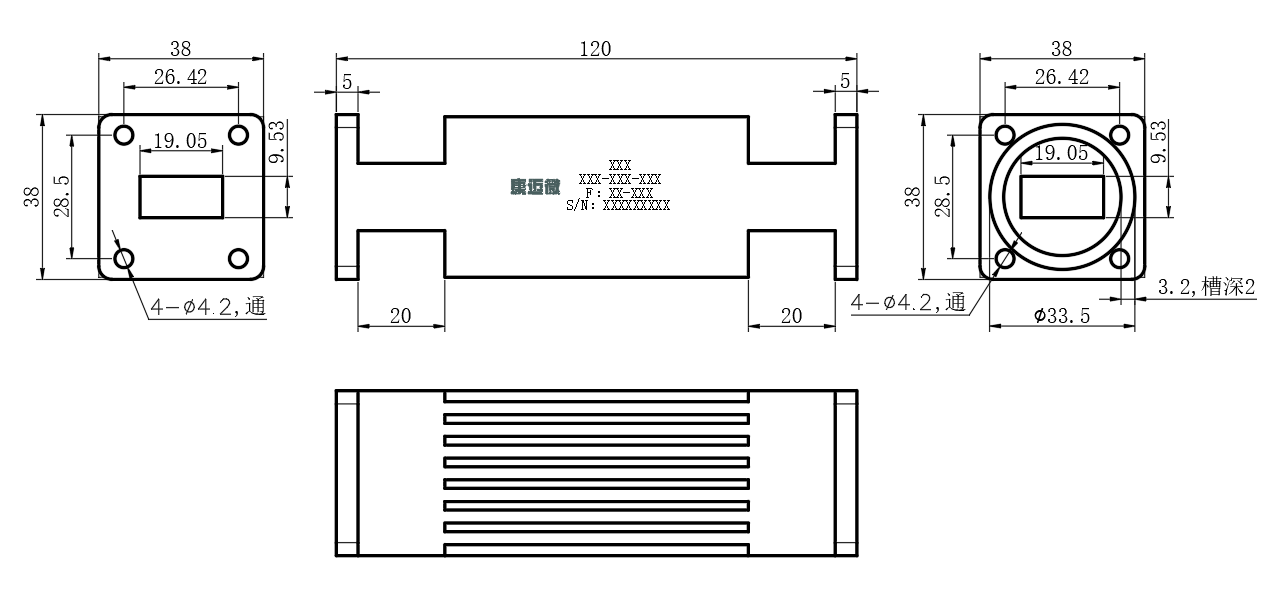

外形结构图（mm）

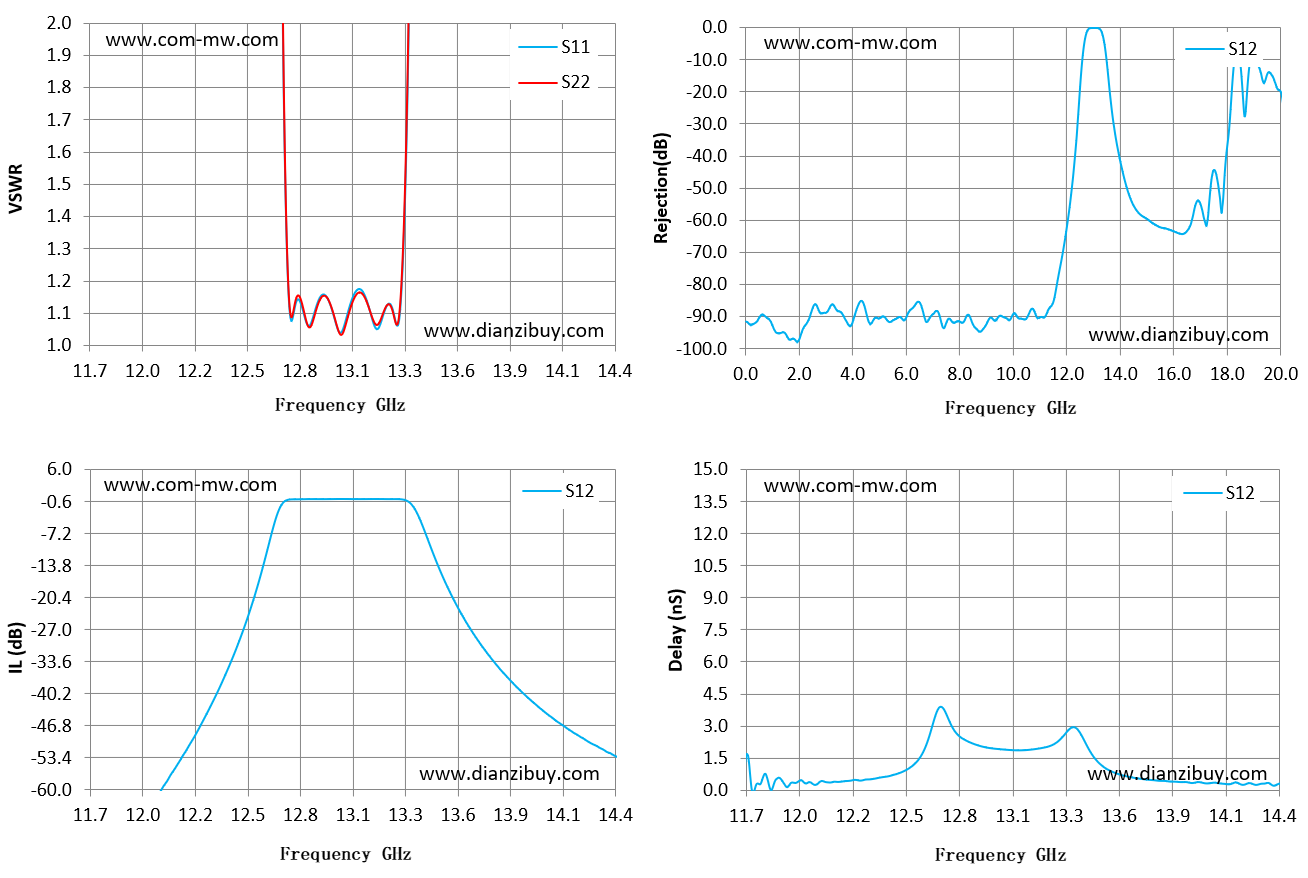

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
