开关
DC~26.5GHz, 单刀八掷 TTL控制, 反射式, 15ms, 2.92
- 1K82426T
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 70 | dB | ||
| 驻波比 | 1.4 |
其它参数
| 开关路数 | 单刀八掷 TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 功率容量 | 20W@6GHz；15W@18GHz；10W@26.5GHz |
| 工作电压 | +24V |
| 工作电流 | 160mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 控制接口：mini DB15-Female |
控制电路图
端口定义
| 公共端口 | COM |
| 分路端口 | 1，2，3，4，5，6，7，8 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S12 隔离 dB | S04 相位 ° |
| 0.1 | 1.02 | 1.01 | -0.01 | -66.7 | 0.01 |
| 6 | 1.07 | 1.06 | -0.03 | -79.81 | -0.7 |
| 12 | 1.06 | 1.08 | -0.21 | -79.28 | -1.86 |
| 18 | 1.14 | 1.13 | -0.36 | -79.97 | -2.05 |
| 25 | 1.21 | 1.19 | -0.49 | -79.21 | -3.62 |
| 28 | 1.12 | 1.12 | -0.51 | -74.26 | -4.09 |
| 34 | 1.37 | 1.42 | -0.67 | -68.09 | -2.61 |
| 40 | 1.17 | 1.39 | -1.14 | -63.09 | -5.51 |
| 43 | 1.63 | 1.78 | -1.34 | -53.8 | -7.16 |

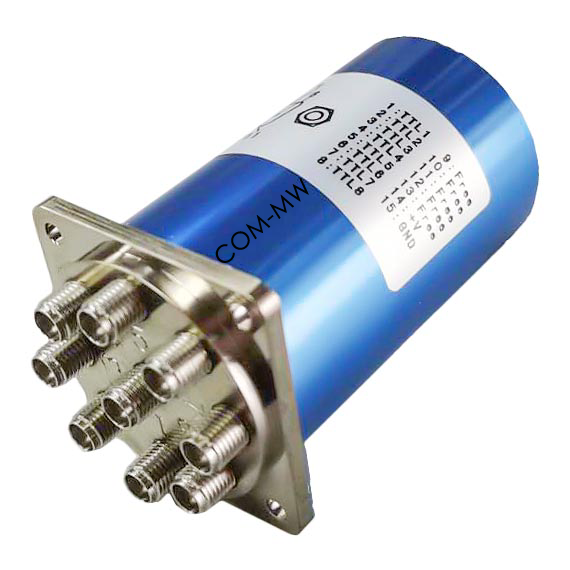

参考实物图

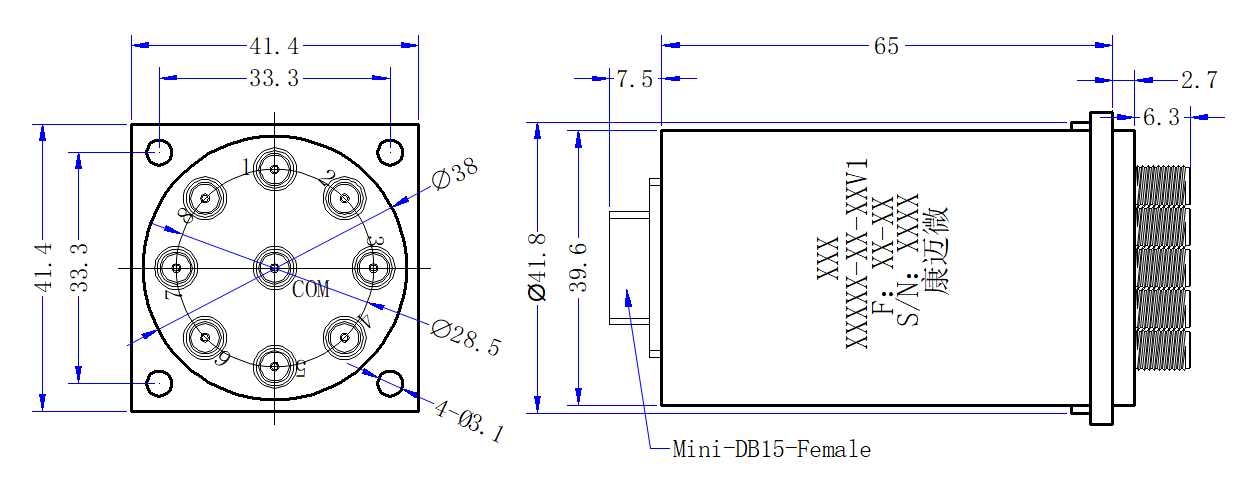

外形结构图（mm）

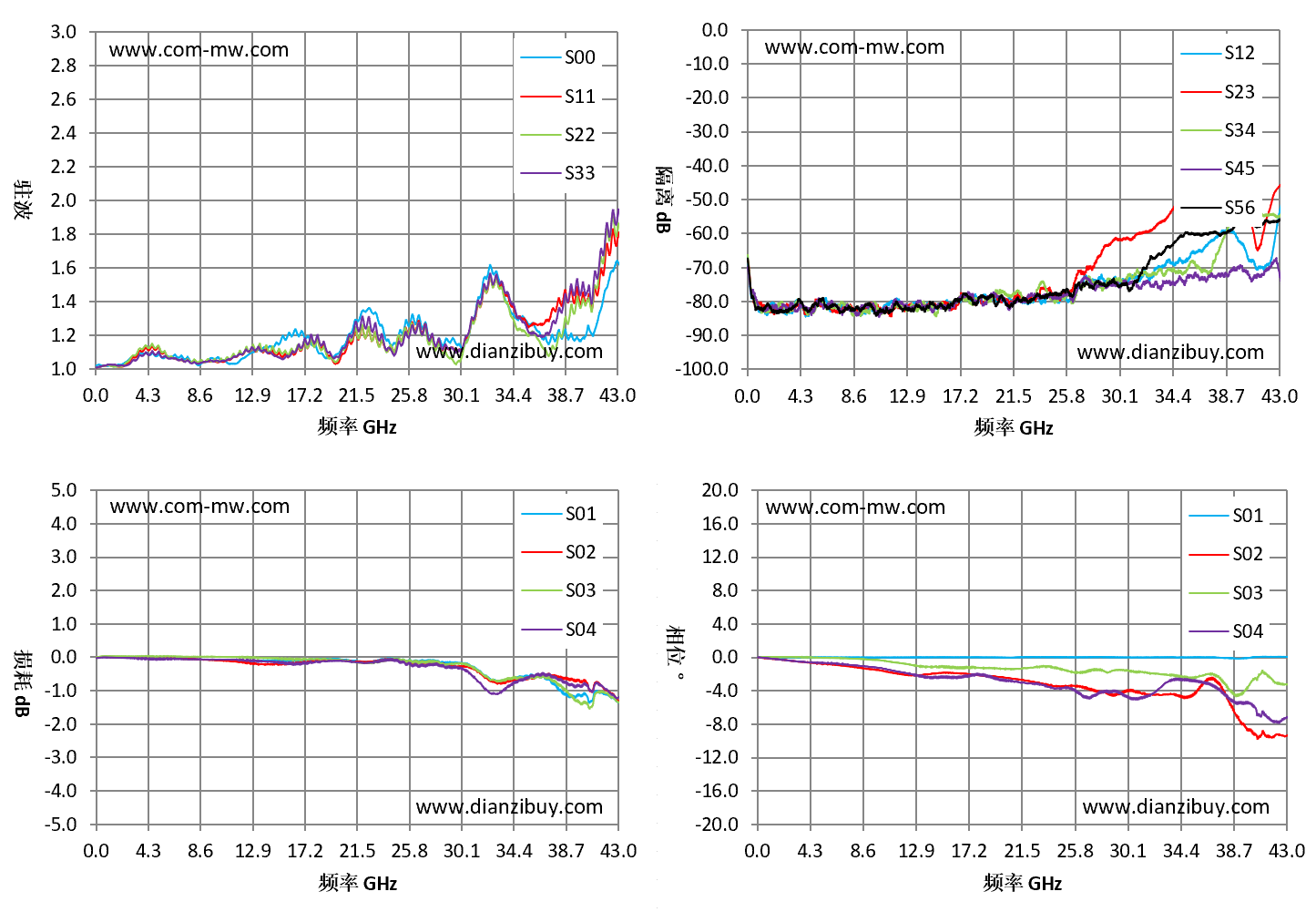

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
