滤波器
通带频率 5950~5980MHz,DC-5.35GHz≥70dB,5.35-5.84GHz≥65dB,微带圆针
- ZBF13-C5965-30-3901
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5950 | ~ | 5980 | MHz |
| 通带损耗 | / | / | 3.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-5.35 | GHz≥ | 70 | dB | ||
| 带外抑制 | 5.35-5.84 | GHz≥ | 65 | dB | ||
| 带外抑制 | 6.15-6.9 | GHz≥ | 65 | dB | ||
| 带外抑制 | 7.1-18 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.40 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 绝对时延变化 | ≤0.2ns |
| 时延波动 | ≤2.0ns |
| 幅度稳定性 | ≤0.2dB@全温 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
参考实物图

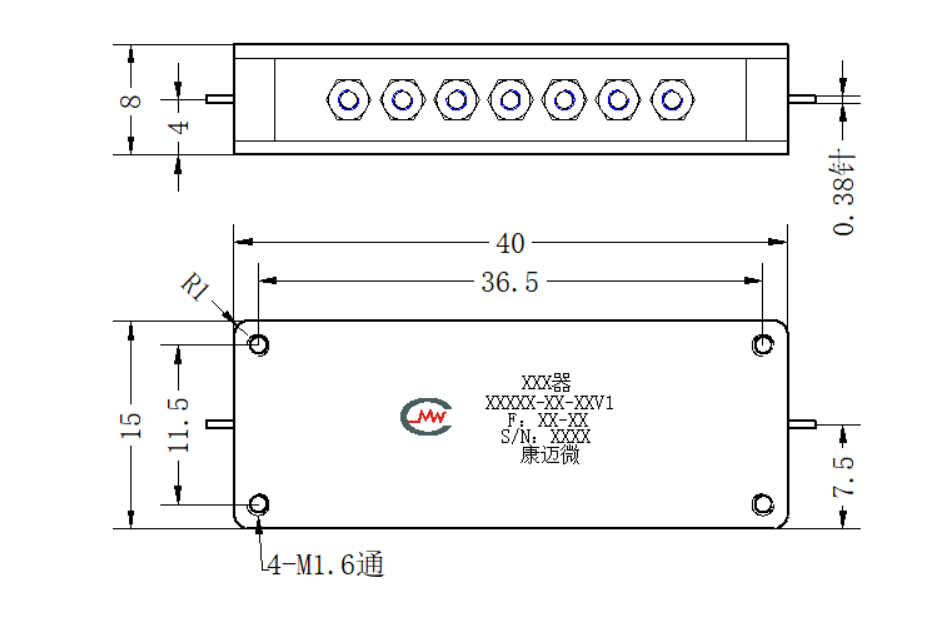

外形结构图（mm）

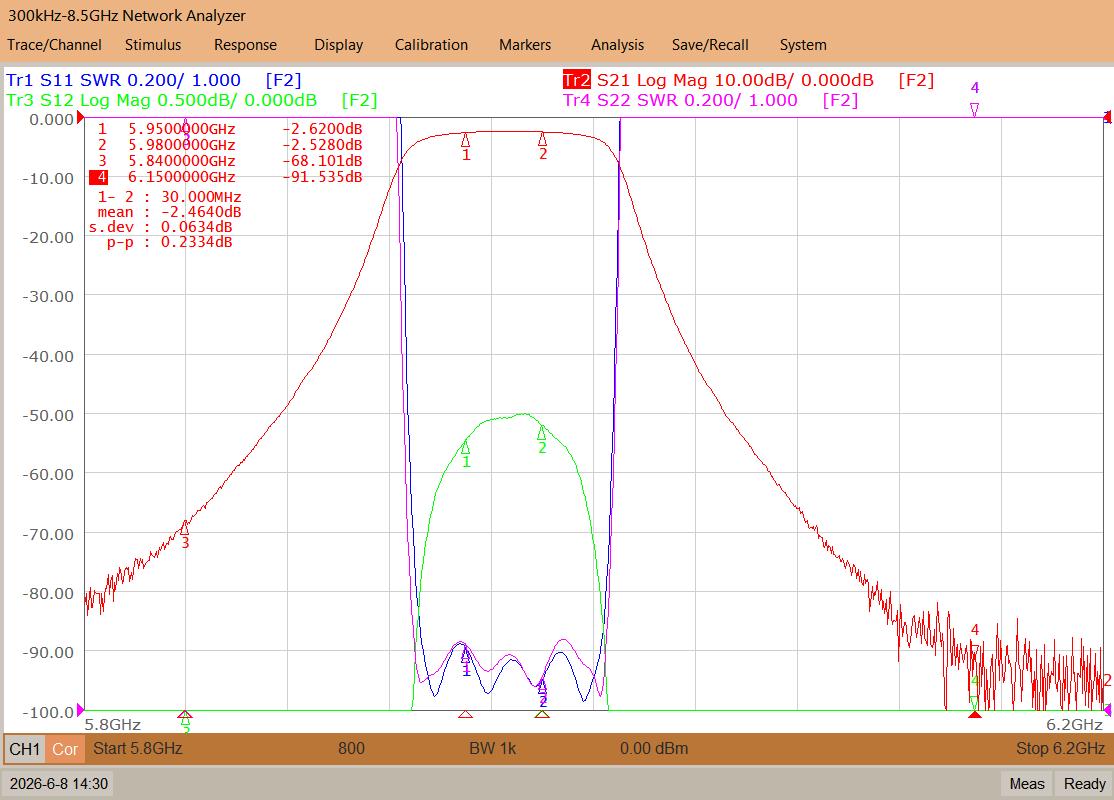

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 微带针长度不超1mm，焊锡少，射频端口所在的金属侧面涂敷导电胶，确保端面无缝隙接地。 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
