产品
耦合器
2500~3500MHz, 耦合度15dB, 表面贴装, 50W
- ZDC18-15M2500-3500-055
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低损耗，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2500 | ~ | 3500 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 耦合度 | 14 | 15 | 16 | dB |
| 方向性 | 13 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.2 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 50W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

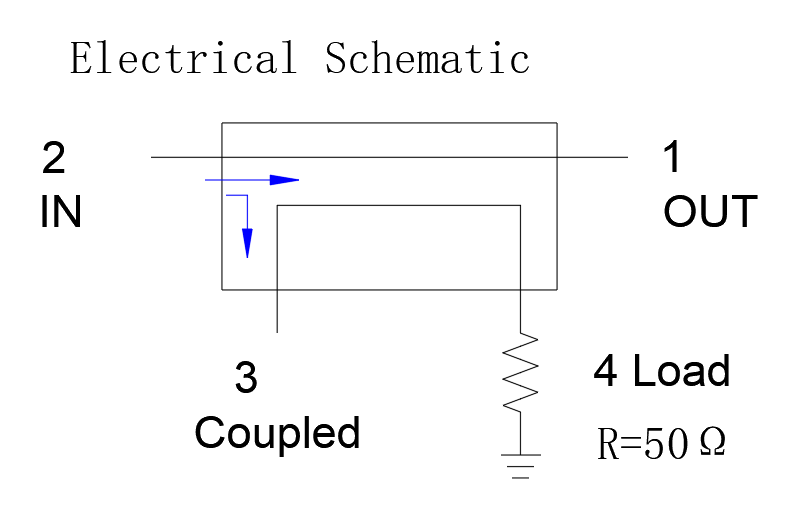

端口定义
| 输入端口 | 2 | 1 |
| 输出端口 | 1 | 2 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 |

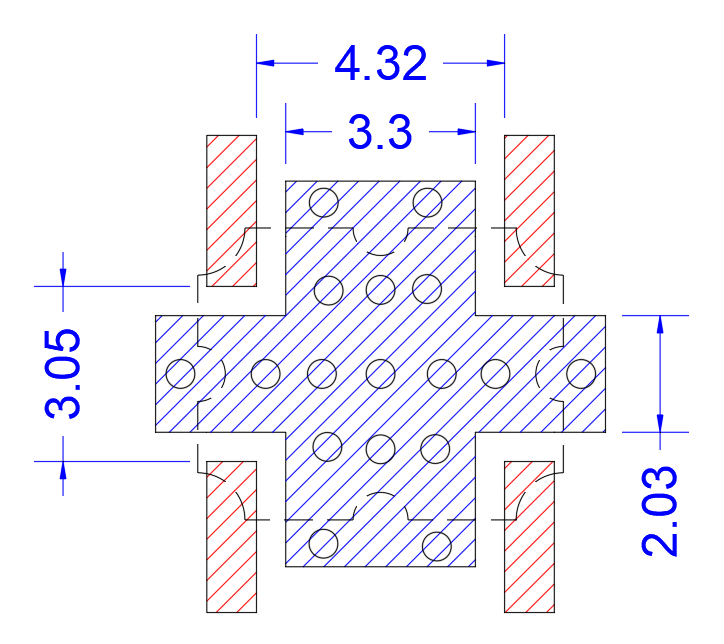

建议PCB布局图

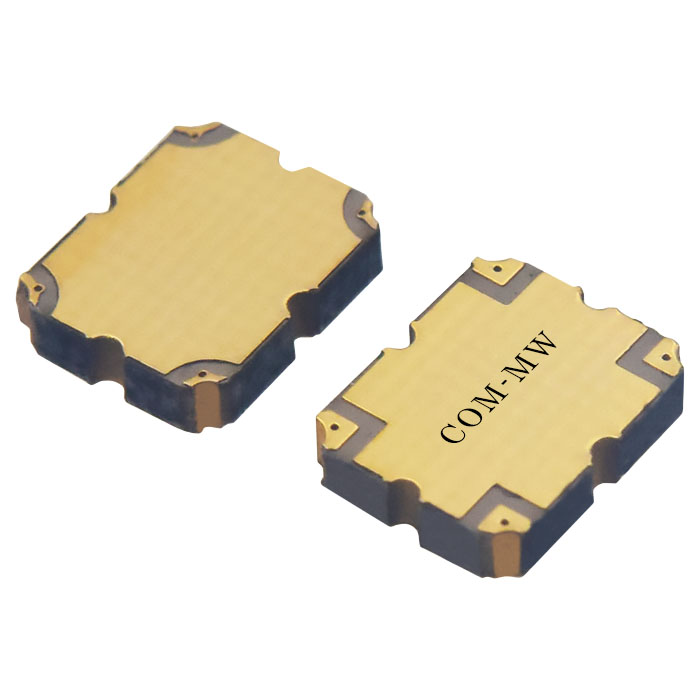

参考实物图

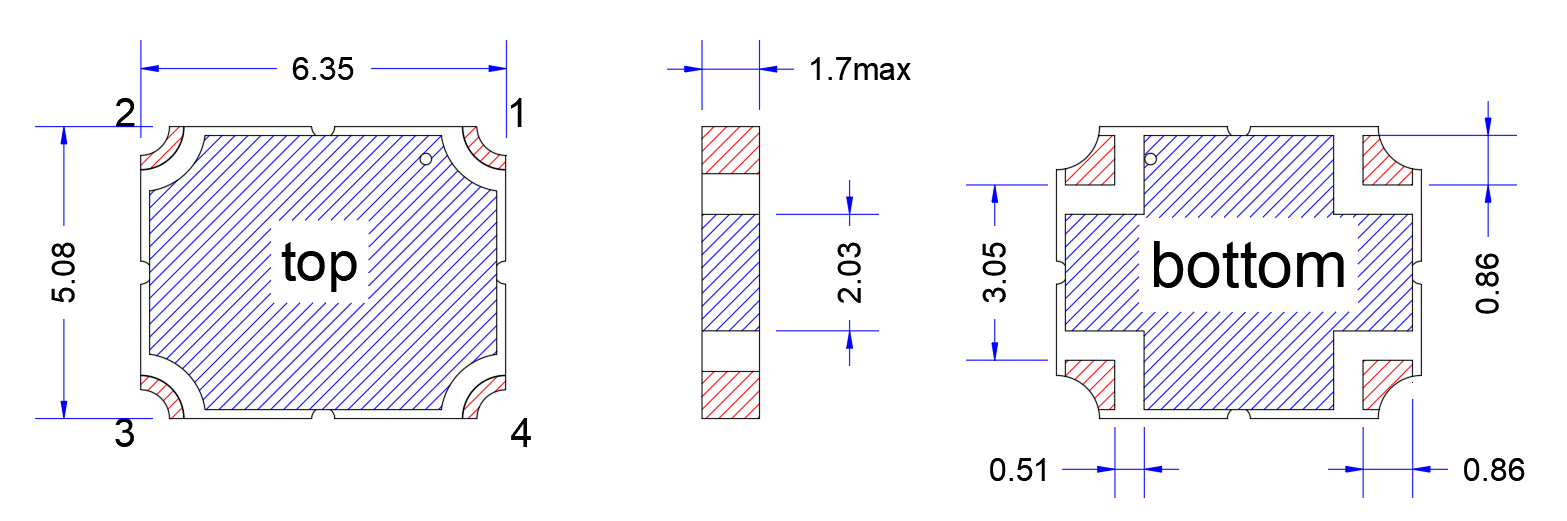

外形结构图（mm）

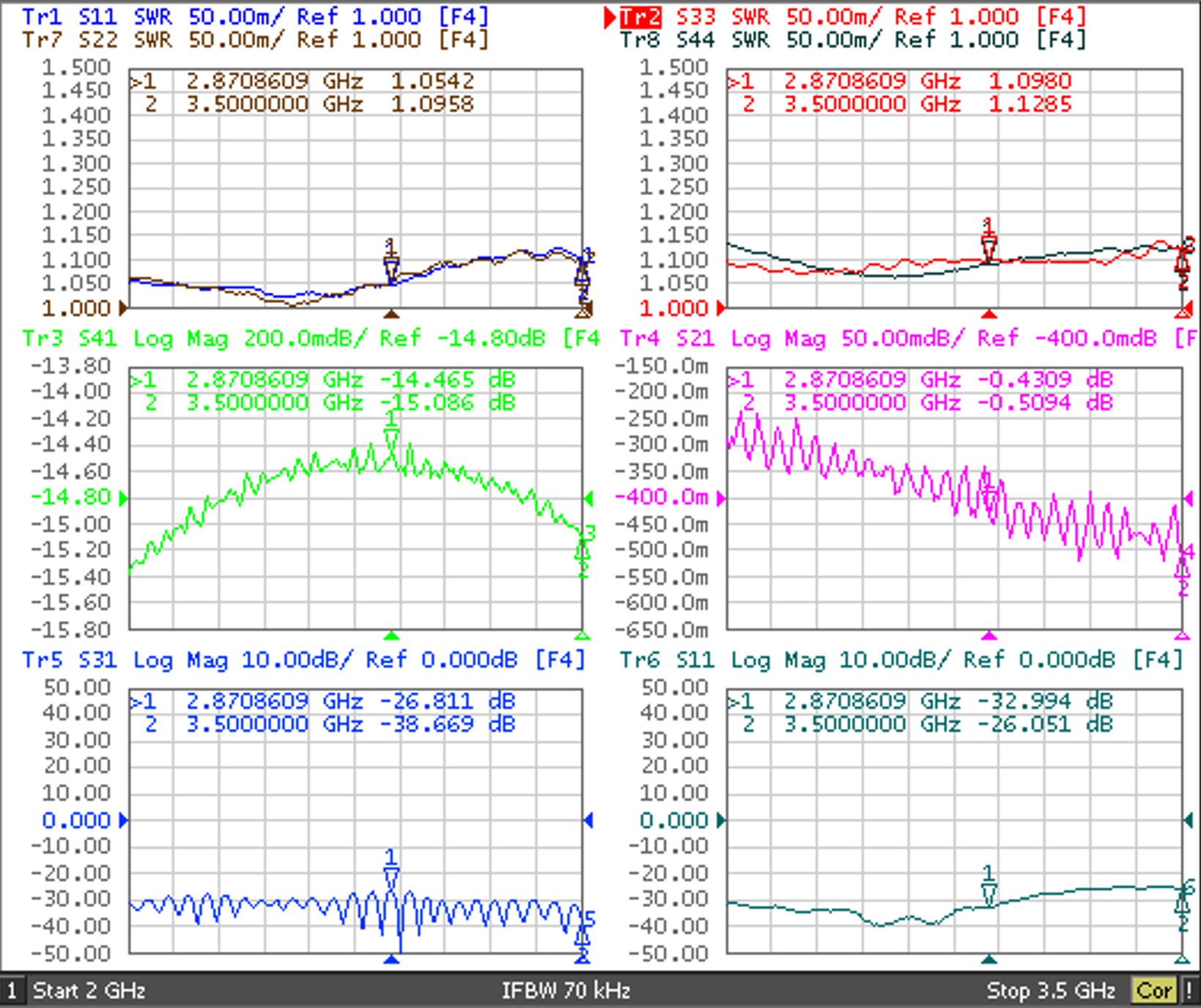

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
