产品
功分器
500~26500MHz, 20W, 2路, 相位0°, SMA
- ZPD9-2C0.5-26.5G-1641
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
超宽带宽，高可靠性。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 26500 | MHz |
| 插入损耗 | 5.4 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 功率容量 | 20 | W |
其它参数
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 相对湿度 | 5%~95%设计保证 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S13 损耗 dB | S13 相位 ° |
|---|---|---|---|
| 0.45 | 1.54 | -3.28 | 0.03 |
| 2.35 | 1.1 | -3.28 | 0.21 |
| 4.24 | 1.2 | -3.43 | -0.33 |
| 6.14 | 1.1 | -3.55 | -0.06 |
| 8.04 | 1.17 | -3.59 | -0.11 |
| 9.93 | 1.13 | -3.71 | -0.23 |
| 11.83 | 1.1 | -3.86 | -0.68 |
| 13.73 | 1.17 | -3.93 | -0.5 |
| 15.62 | 1.25 | -4.08 | -0.78 |
| 17.52 | 1.14 | -4.1 | -0.22 |
| 19.41 | 1.2 | -4.2 | -1.34 |
| 21.31 | 1.12 | -4.31 | -0.36 |
| 23.21 | 1.15 | -4.33 | -0.52 |
| 25.1 | 1.16 | -4.44 | -0.72 |
| 27 | 1.35 | -4.71 | -0.2 |

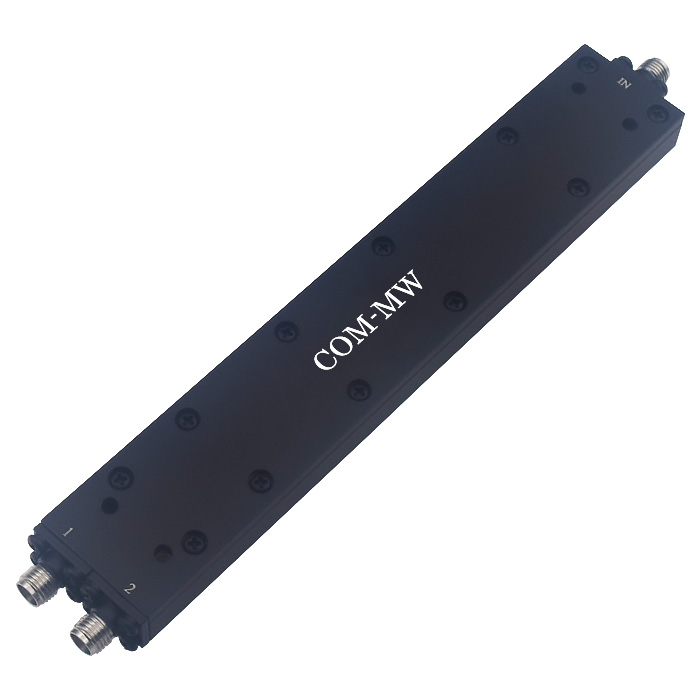

参考实物图

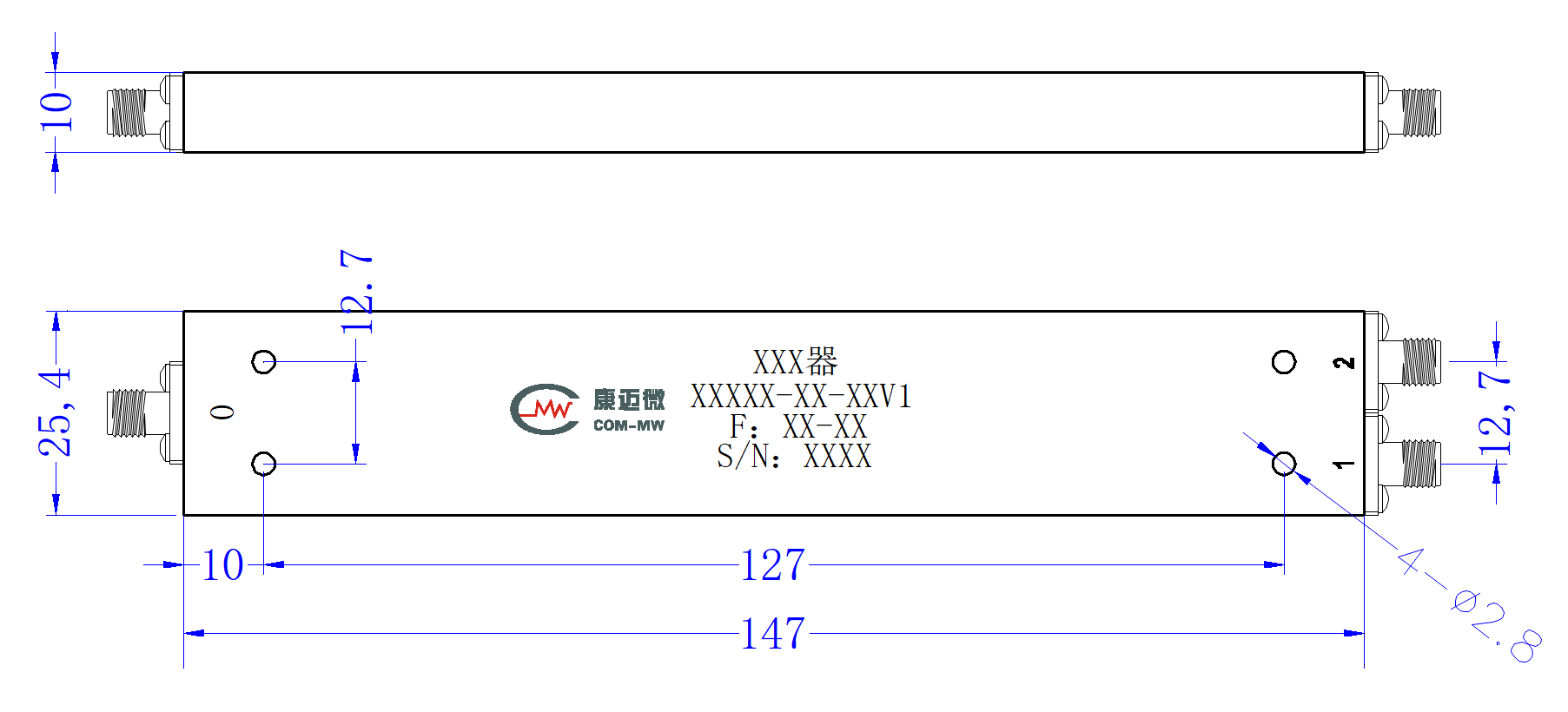

外形结构图（mm）

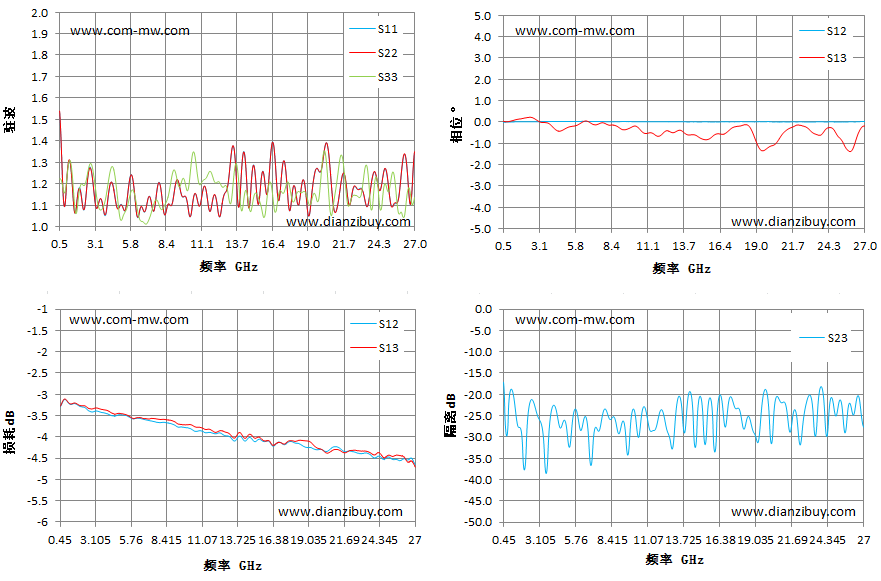

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
