产品
耦合器
2~40GHz,耦合度 13dB,2.92,20W
- ZDC25-13C2-40G-940
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 1.8 | dB（不含理论损耗0.22dB） | ||
| 耦合度 | 12 | 13 | 14 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 20W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.99 | 1.11 | 1.11 | 1.05 | 0.00 | -15.32 | -37.92 |
| 3.85 | 1.16 | 1.17 | 1.10 | -0.46 | -12.96 | -27.49 |
| 6.70 | 1.09 | 1.12 | 1.10 | -0.54 | -12.92 | -22.24 |
| 9.56 | 1.04 | 1.04 | 1.05 | -0.62 | -12.58 | -32.18 |
| 12.42 | 1.05 | 1.05 | 1.04 | -0.70 | -12.65 | -18.68 |
| 15.28 | 1.06 | 1.09 | 1.05 | -0.74 | -12.87 | -24.92 |
| 18.13 | 1.18 | 1.22 | 1.18 | -0.83 | -13.07 | -18.09 |
| 20.99 | 1.10 | 1.12 | 1.06 | -0.89 | -13.18 | -23.50 |
| 23.85 | 1.05 | 1.05 | 1.10 | -0.95 | -12.89 | -18.67 |
| 26.70 | 1.18 | 1.18 | 1.18 | -1.01 | -12.72 | -16.89 |
| 29.56 | 1.06 | 1.06 | 1.24 | -1.06 | -12.54 | -15.44 |
| 32.42 | 1.08 | 1.11 | 1.10 | -1.08 | -12.66 | -16.89 |
| 35.28 | 1.10 | 1.09 | 1.27 | -1.18 | -12.86 | -13.18 |
| 38.13 | 1.06 | 1.11 | 1.09 | -1.22 | -13.11 | -21.43 |
| 40.99 | 1.18 | 1.15 | 1.32 | -1.36 | -13.28 | -14.62 |

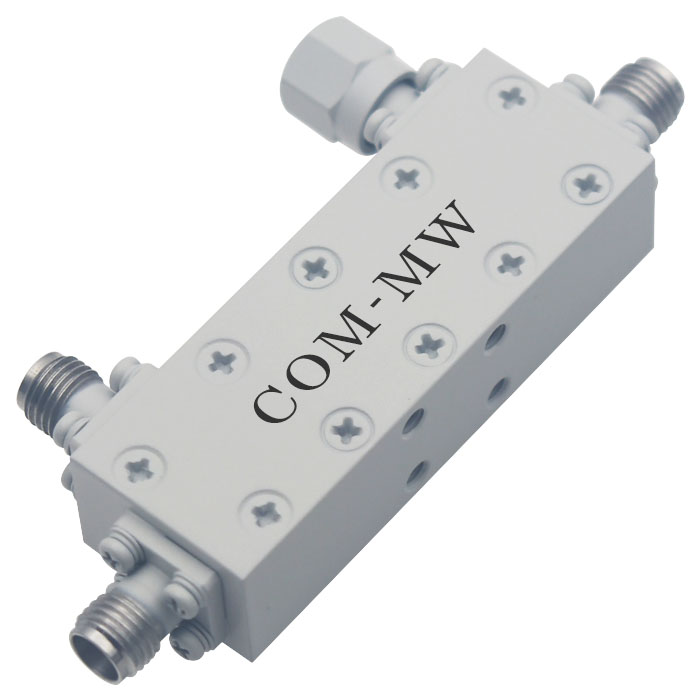

参考实物图

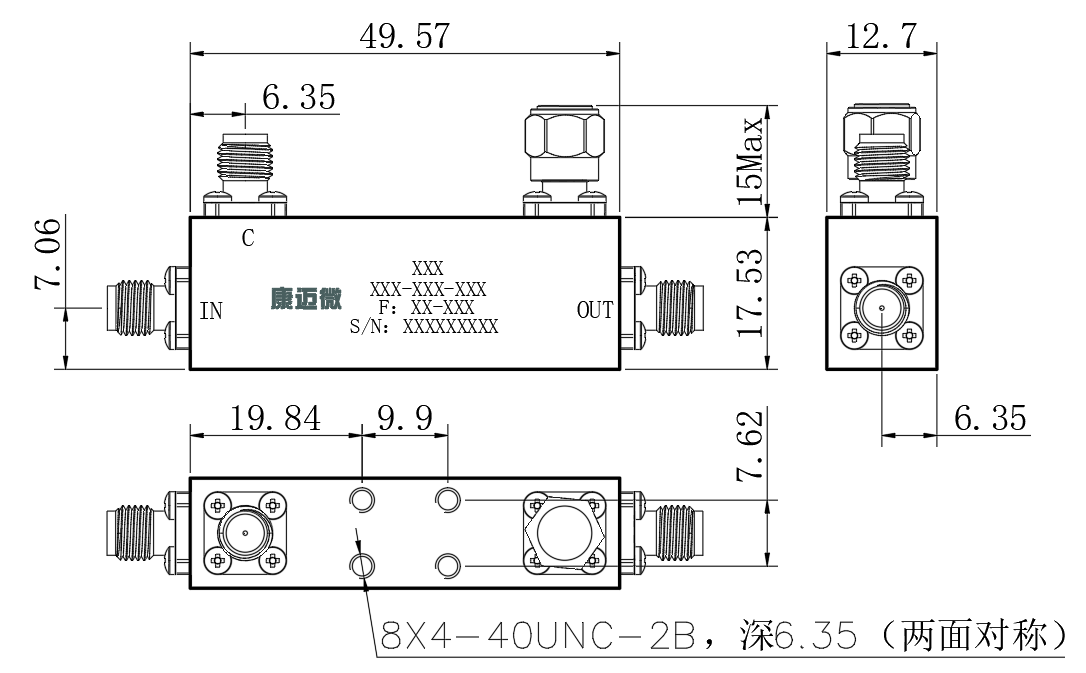

外形结构图（mm）

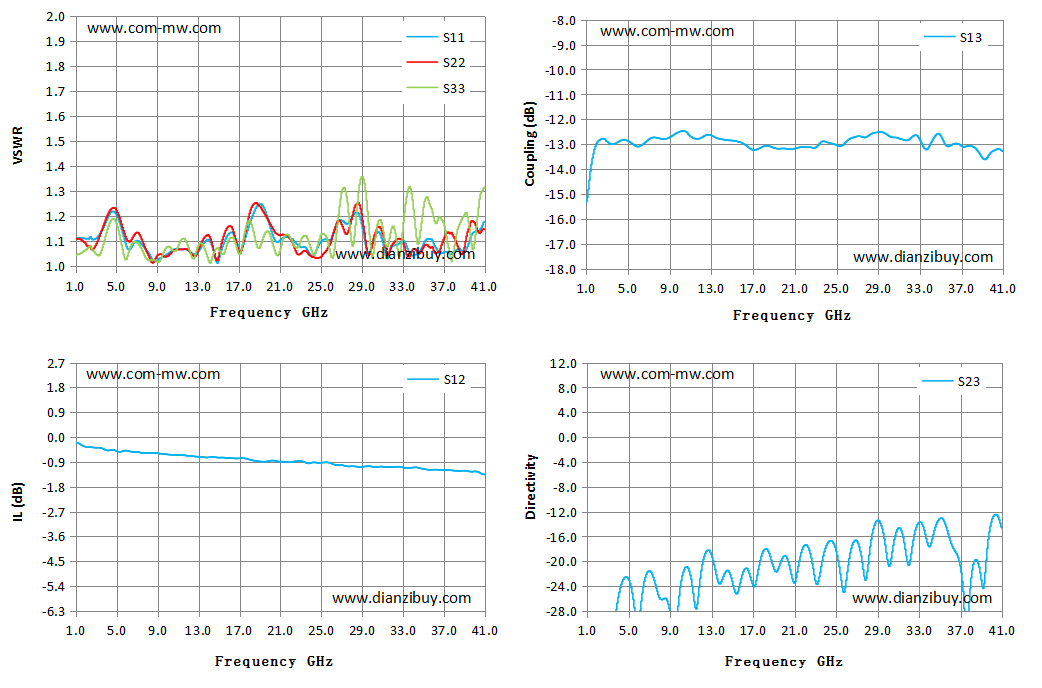

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
