滤波器
通带频率17.7~21.2GHz, DC-17GHz≥60dB, 22-35GHz≥60dB, SMA
- ZBF8-C19.45-3.5G-3184
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-17 | GHz≥ | 60 | dB | ||
| 带外抑制 | 22-35 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S22 驻波 | S11 驻波 | S12 损耗 dB |
|---|---|---|---|
| 17 | 59.39 | 72.53 | -62.09 |
| 17.36 | 51.89 | 55.79 | -33.97 |
| 17.71 | 1.08 | 1.1 | -0.7 |
| 18.07 | 1.3 | 1.28 | -0.62 |
| 18.43 | 1.23 | 1.22 | -0.54 |
| 18.79 | 1.13 | 1.12 | -0.49 |
| 19.14 | 1.2 | 1.18 | -0.52 |
| 19.5 | 1.21 | 1.22 | -0.51 |
| 19.86 | 1.18 | 1.21 | -0.54 |
| 20.21 | 1.1 | 1.09 | -0.54 |
| 20.57 | 1.18 | 1.22 | -0.6 |
| 20.93 | 1.16 | 1.17 | -0.66 |
| 21.29 | 1.19 | 1.21 | -1.18 |
| 21.64 | 23.6 | 43.57 | -45.8 |
| 22 | 22.95 | 57.36 | -79.71 |
参考实物图

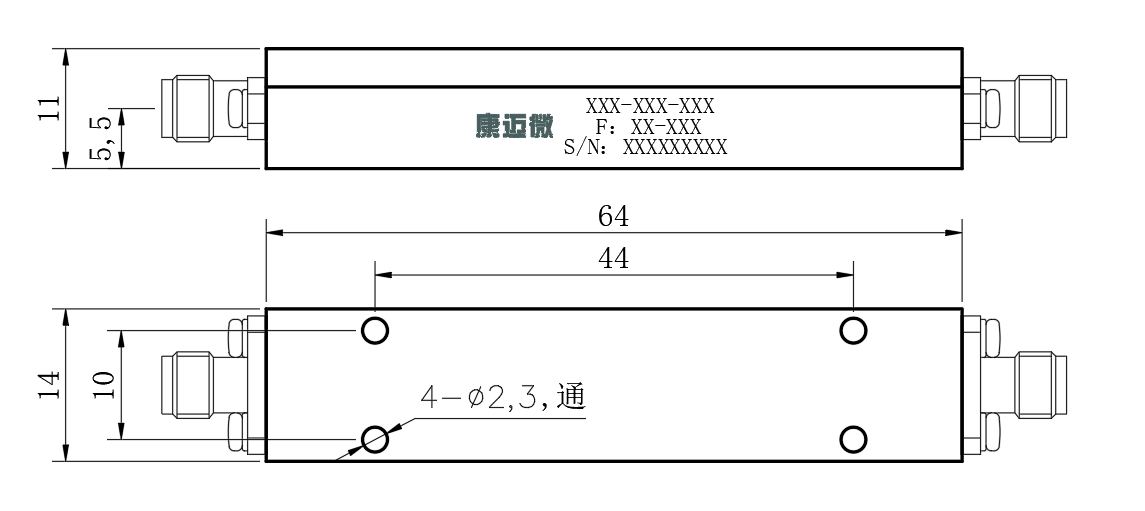

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
