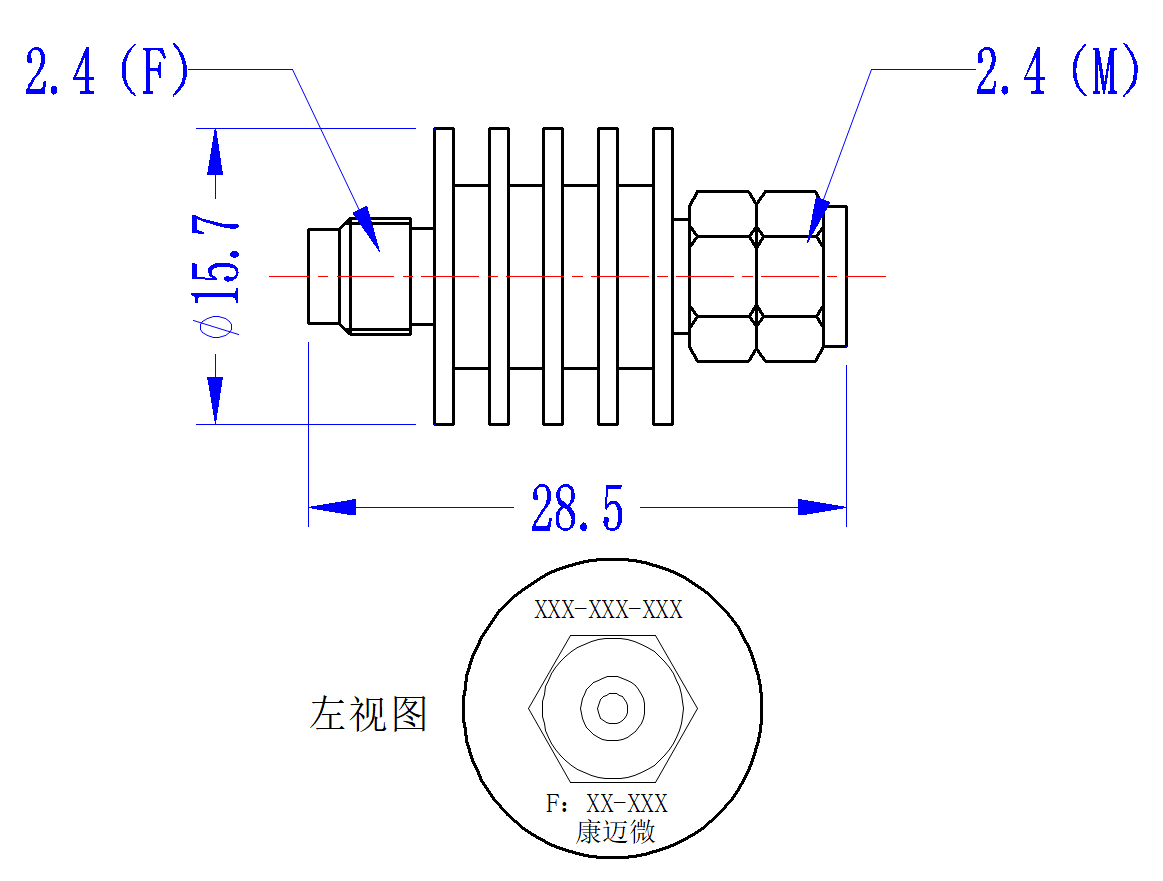

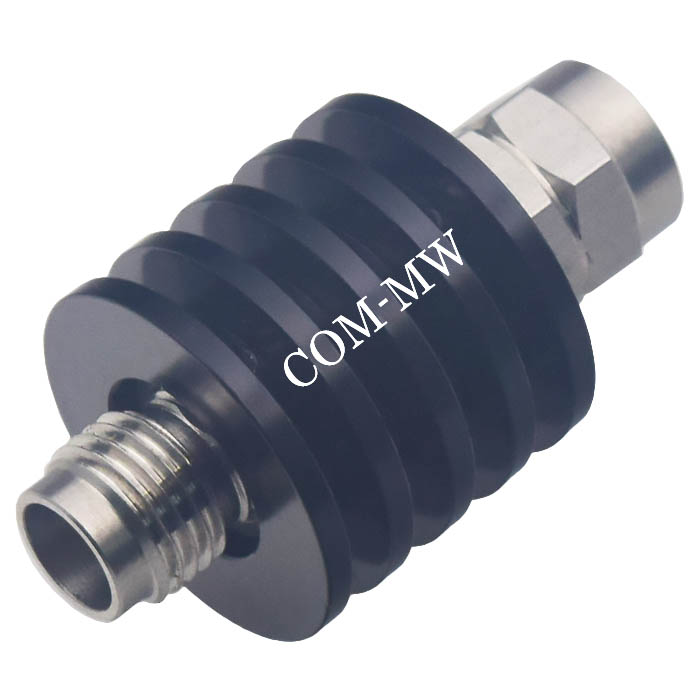

工作频率DC~50GHz, 衰减度20dB, 5W, 50Ω, 2.4-JK
宽带,小体积。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 50 | GHz |
衰减度 | 18.8 | 20 | 21.8 | dB |
驻波比 | 1.45 |
功率容量 | 5W设计保证 |
阻抗 | 50Ω |
接口形式 | 2.4-JK |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

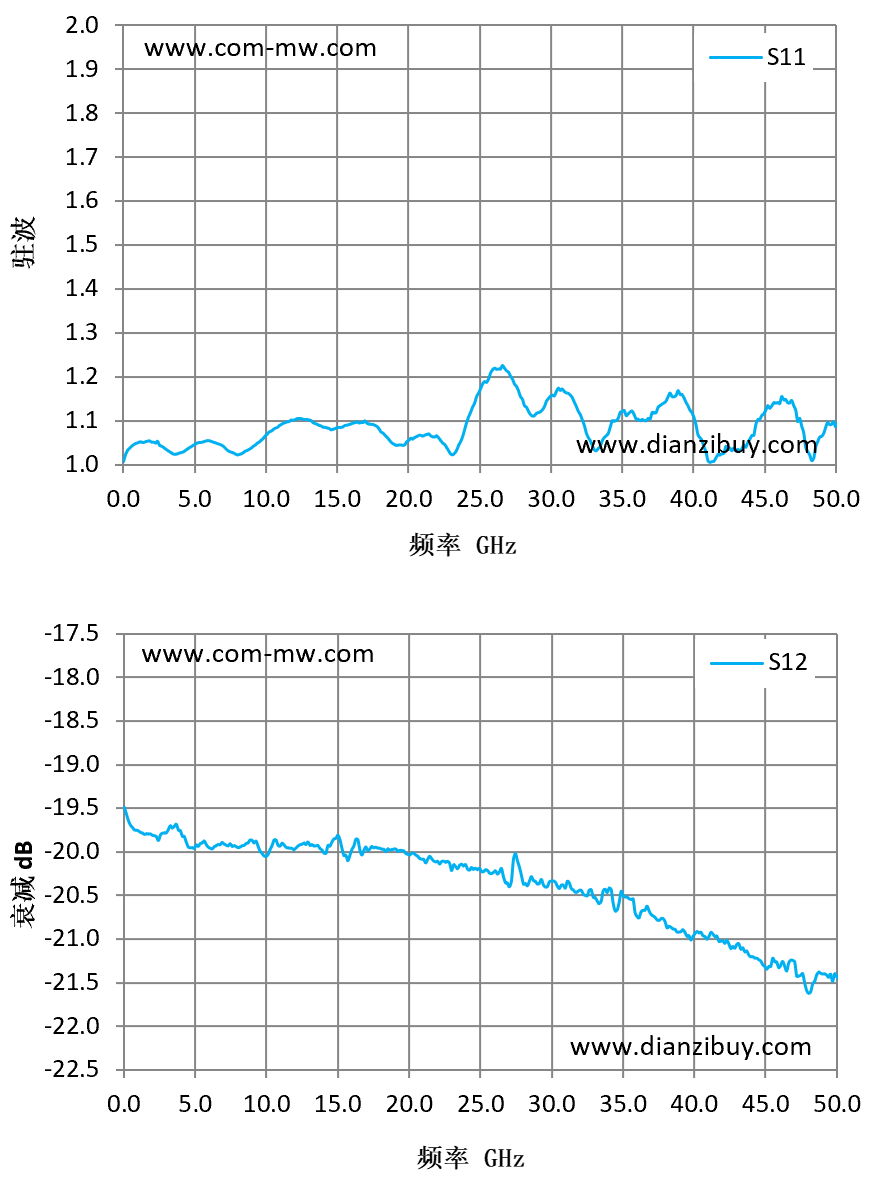

频率 GHz | S11 驻波 | S12 衰减 dB |
---|---|---|
0.01 | 1.01 | -19.5 |
3.57 | 1.02 | -19.71 |
7.14 | 1.04 | -19.91 |
10.71 | 1.08 | -19.87 |
14.29 | 1.08 | -19.93 |
17.86 | 1.09 | -19.96 |
21.43 | 1.07 | -20.05 |
25 | 1.16 | -20.19 |
28.57 | 1.12 | -20.29 |
32.14 | 1.11 | -20.44 |
35.71 | 1.12 | -20.54 |
39.29 | 1.16 | -20.89 |
42.86 | 1.04 | -21.1 |
46.43 | 1.15 | -21.31 |
50 | 1.09 | -21.43 |
