产品
耦合器
2000~8000MHz, 耦合度20dB, SMA, 30W
- ZDC8-20M2000-8000-1503
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 8000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 隔离度 | 35 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 30W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -20dB | --- |
典型测试数据
| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
| 1000 | 1.08 | 1.18 | -0.08 | -23.76 | -46.64 |
| 1571 | 1.07 | 1.18 | -0.1 | -21.06 | -47.44 |
| 2143 | 1.01 | 1.1 | -0.13 | -19.93 | -58.95 |
| 2714 | 1.06 | 1.06 | -0.14 | -19.78 | -51.21 |
| 3286 | 1.07 | 1.11 | -0.16 | -20.07 | -47.06 |
| 3857 | 1.01 | 1.09 | -0.17 | -20.25 | -51.4 |
| 4429 | 1.08 | 1.08 | -0.2 | -20.08 | -49.95 |
| 5000 | 1.12 | 1.1 | -0.21 | -19.85 | -42.16 |
| 5571 | 1.07 | 1.09 | -0.2 | -19.89 | -39.41 |
| 6143 | 1.02 | 1.16 | -0.2 | -20.28 | -39.12 |
| 6714 | 1.05 | 1.24 | -0.2 | -20.61 | -40.28 |
| 7286 | 1.04 | 1.17 | -0.22 | -20.47 | -40.55 |
| 7857 | 1.13 | 1.07 | -0.25 | -20.04 | -38.36 |
| 8429 | 1.15 | 1.32 | -0.24 | -19.98 | -37.19 |
| 9000 | 1.04 | 1.45 | -0.24 | -20.74 | -38.43 |

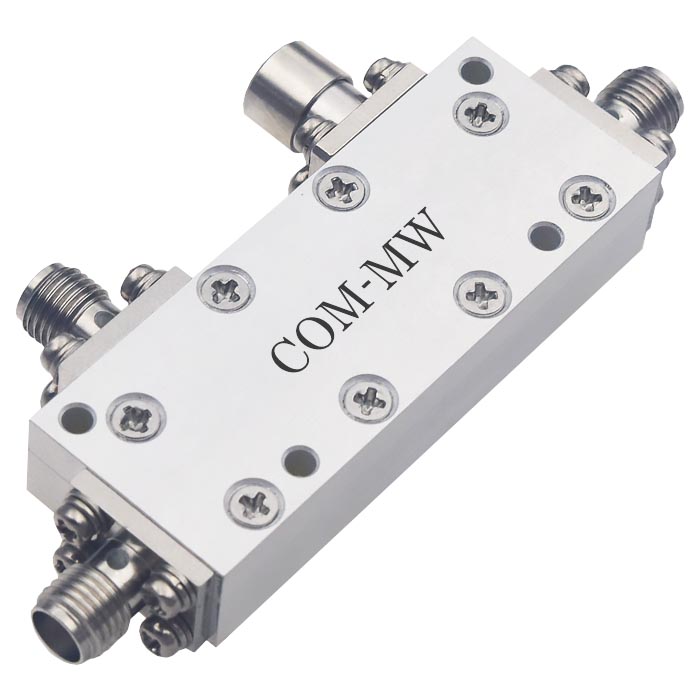

参考实物图

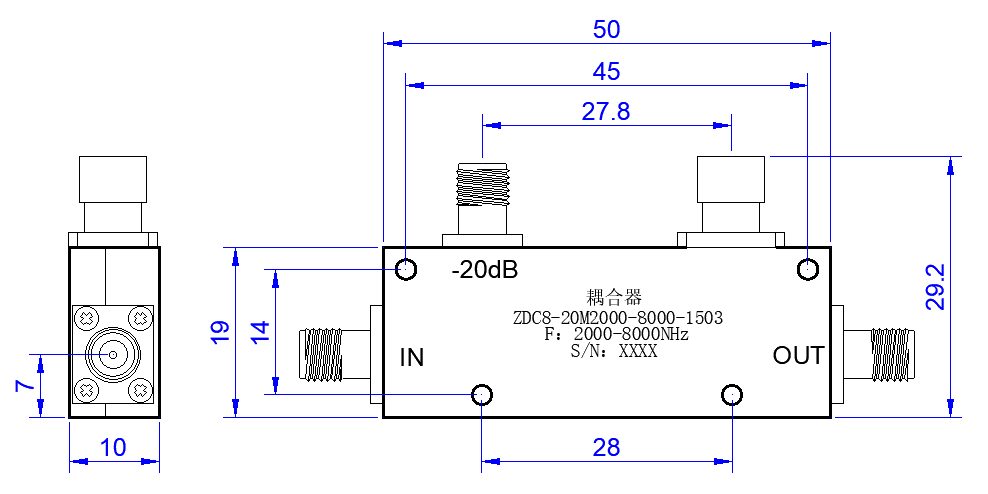

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
