对数周期天线
工作频率200~2000MHz, 增益6dBi, 线极化 , N-K
- ZDS7-200-2000-2040
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
对数周期天线是低频超宽带定向天线的首选天线形式，具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台，能够长期、稳定、可靠的工作对数周期天线是低频超宽带定向天线的首选天线形式，具有中等增益、工作频带宽、工作频段内性能一致性好等特性。适用于固定阵地、车载、舰载等载体平台，能够长期、稳定、可靠的工作。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 2000 | MHz |
| 增益 | 6 | dBi | ||
| 驻波比 | 2.0 | |||
| 3dB波束宽度 | 水平60，俯仰40 | ° |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 200W设计保证 |
| 接口形式 | N-K |
| 外形尺寸 | 815*804*574mm |
| 估算重量 | 2.8Kg |
| 表面 | 海灰色烤漆 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |

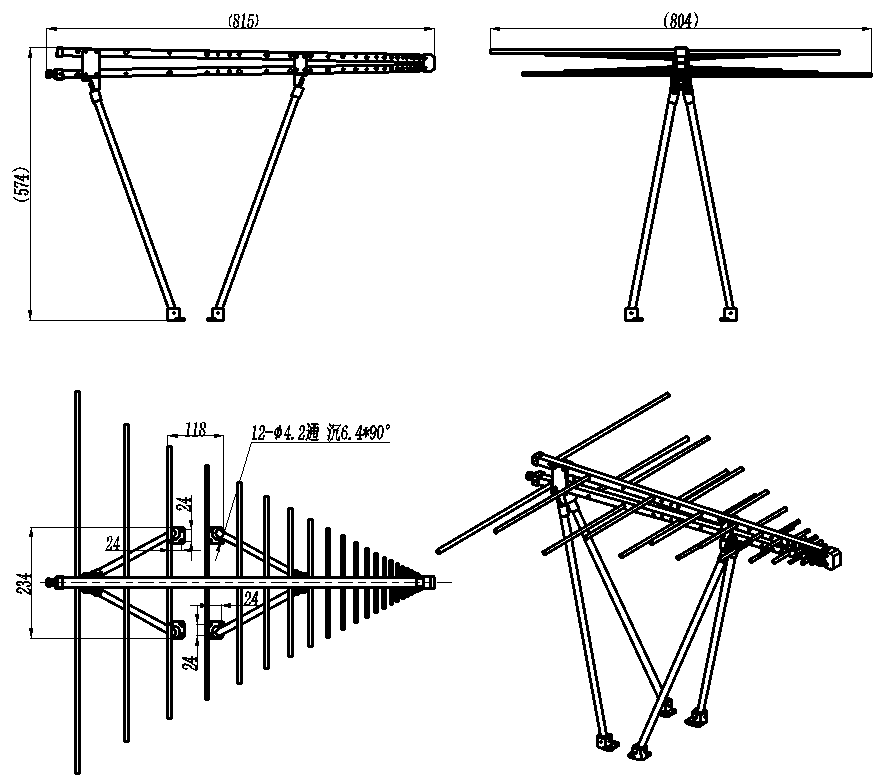

外形结构图（mm）
注意事项
1、非专业维护人员私自拆卸，可能导致天线性能恶化或无 法工作；
2 、为保证天线性能，天线安装位置周边视线范围内应无
任何障碍物。并避 免与其他强电磁辐射体靠近；
3 、严禁在雷雨天气室外安装、使用天线产品，使用时
应同时配有避雷设 施；
4 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

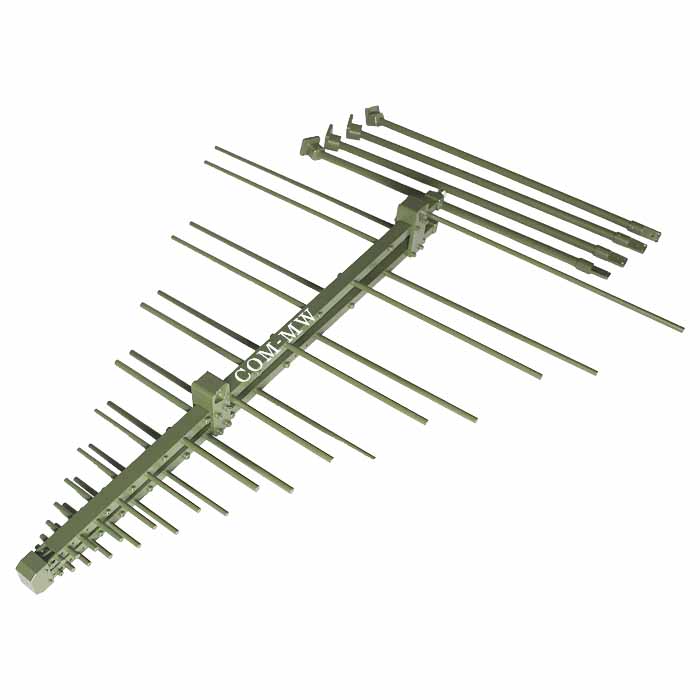

参考实物图(不含支架)
典型测试曲线

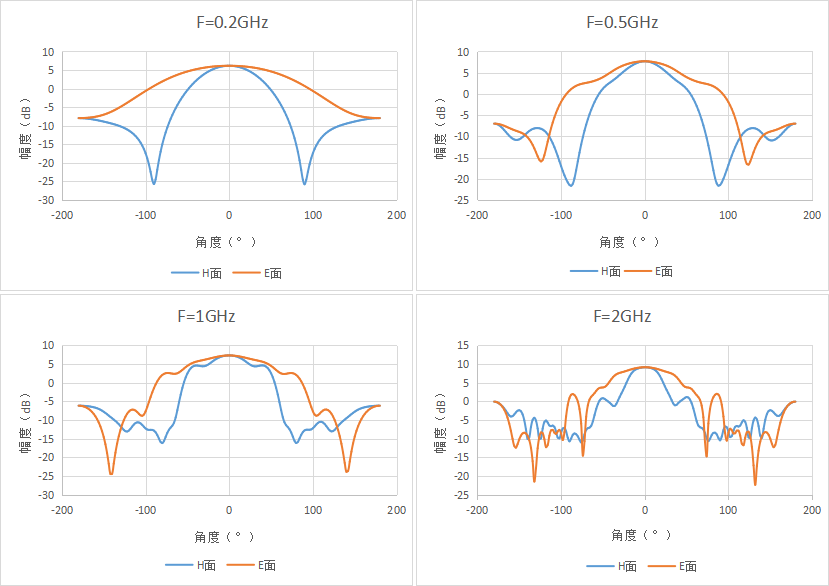

典型方向图
