2~40GHz,单刀三掷,吸收式,150ns,2.92
- DSW8-3R8-40G-3776
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 40 | GHz |
| 插入损耗 | 6 | dB | ||
| 隔离度 | 40 | dB | ||
| 驻波比 | 2.2 |
其它参数
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 150ns |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | +5V:20mA;-5V:5mA |
| 工作温度 | -40~+85℃设计保证 |
真值表（1:3.3V;0:0V)
| J0-J1 | 0 | 1 | 1 |
| J0-J2 | 1 | 0 | 1 |
| J0-J3 | 1 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3 |
典型测试数据
| Frequency GHz | S33 驻波 | S01 损耗 dB | S02 损耗 dB | S03 损耗 dB | S12 隔离 dB |
| 1 | 1.2 | -0.69 | -0.74 | -1.05 | -63.51 |
| 3.93 | 1.1 | -0.98 | -1.06 | -1.38 | -76.23 |
| 6.86 | 2.03 | -1.35 | -1.42 | -2.01 | -86.44 |
| 9.79 | 1.07 | -1.19 | -1.31 | -1.59 | -75.53 |
| 12.71 | 1.65 | -1.59 | -1.5 | -2.13 | -69.42 |
| 15.64 | 1.38 | -1.94 | -1.86 | -2.36 | -66.35 |
| 18.57 | 1.24 | -2.13 | -2.29 | -2.53 | -65.08 |
| 21.5 | 1.66 | -2.64 | -2.79 | -3.19 | -57.27 |
| 24.43 | 1.38 | -2.86 | -2.61 | -3.45 | -48.55 |
| 27.36 | 1.42 | -2.71 | -3.02 | -3.38 | -56.49 |
| 30.29 | 1.58 | -3.17 | -2.98 | -4.1 | -53.83 |
| 33.21 | 1.74 | -3.41 | -3.23 | -4.05 | -54.45 |
| 36.14 | 1.58 | -3.7 | -3.84 | -4.5 | -57.9 |
| 39.07 | 1.18 | -4.28 | -4.16 | -5.35 | -59.25 |
| 42 | 2.04 | -4.61 | -4.56 | -5.84 | -57.63 |

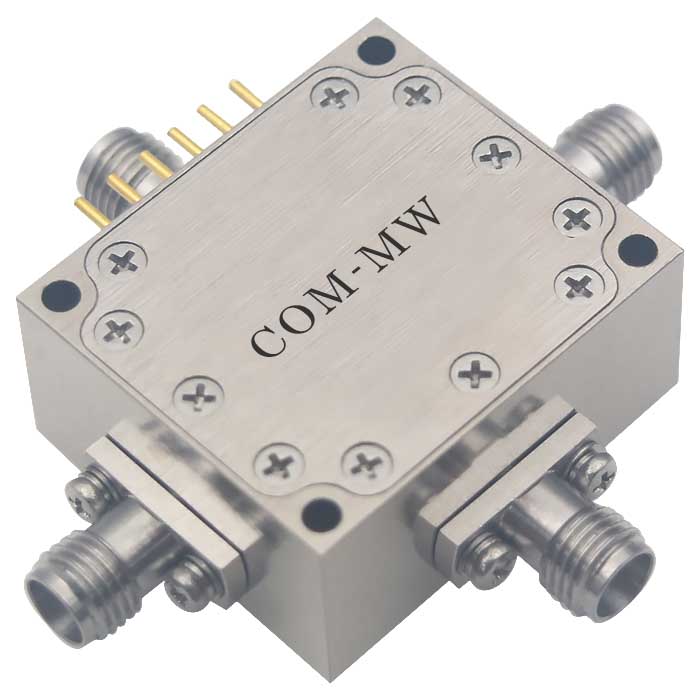

参考实物图

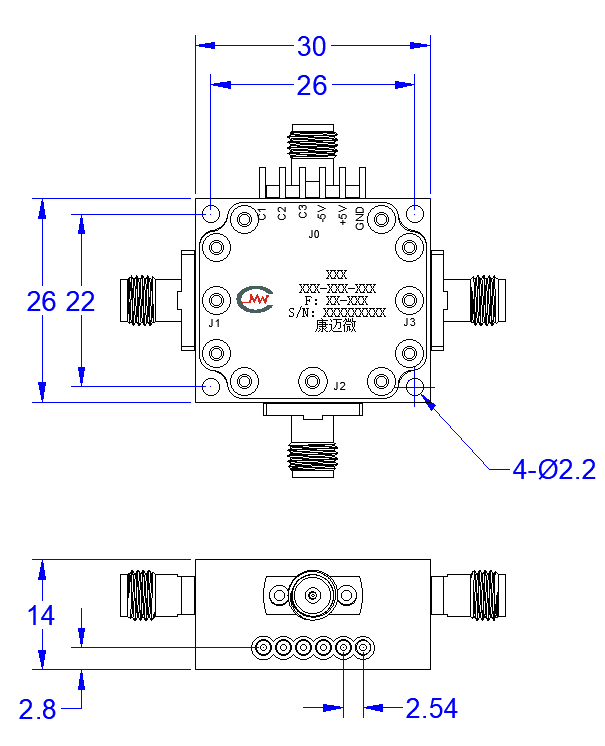

外形结构图（mm）

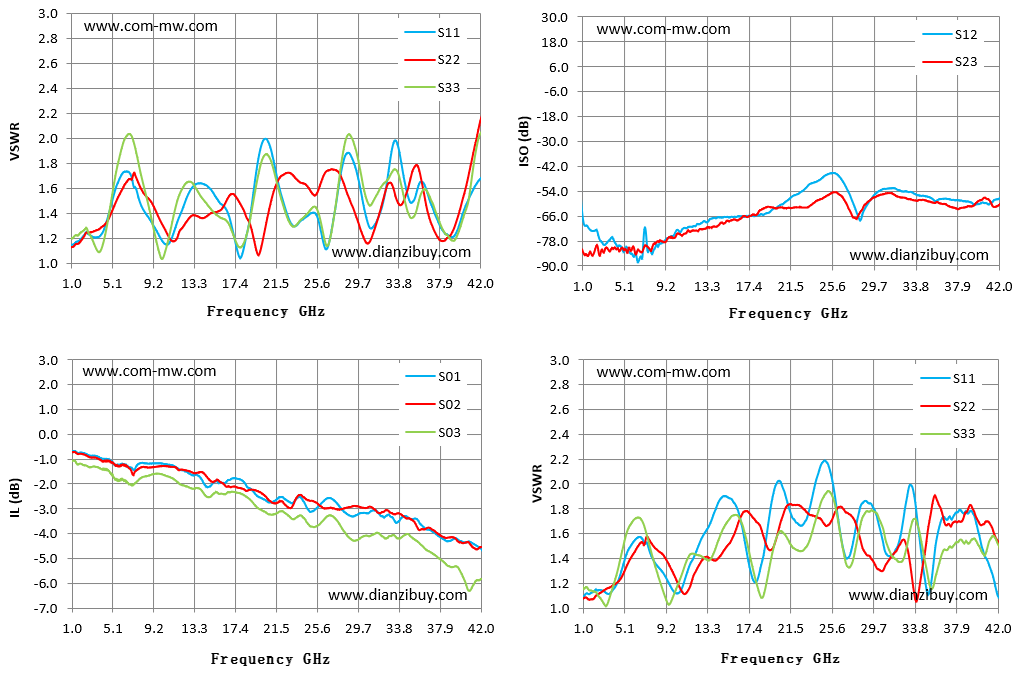

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
