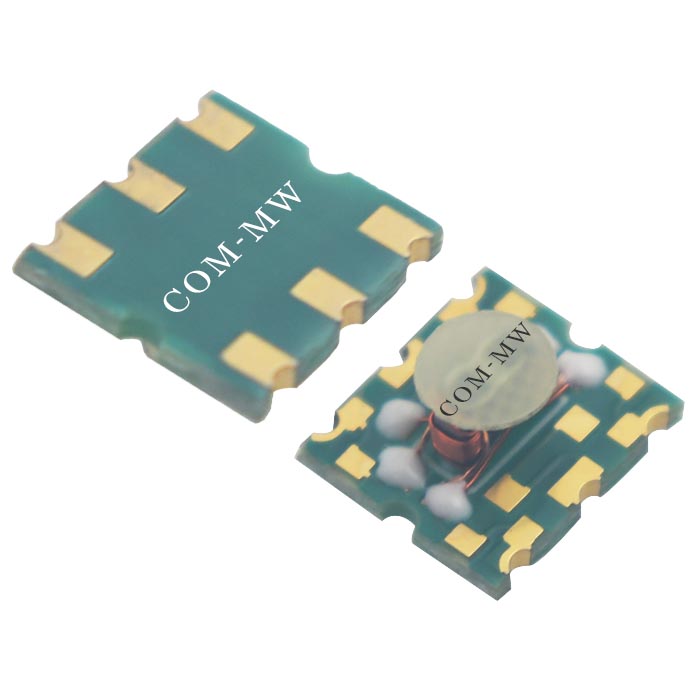

5~1000MHz, 耦合度 20dB, 表面贴装, 2W, 替代ADC-20-4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 0.7 | 1 | dB | |
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.2 | 1.35 | ||
| 耦合线驻波比 | 1.2 | 1.35 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADC-20-4 |

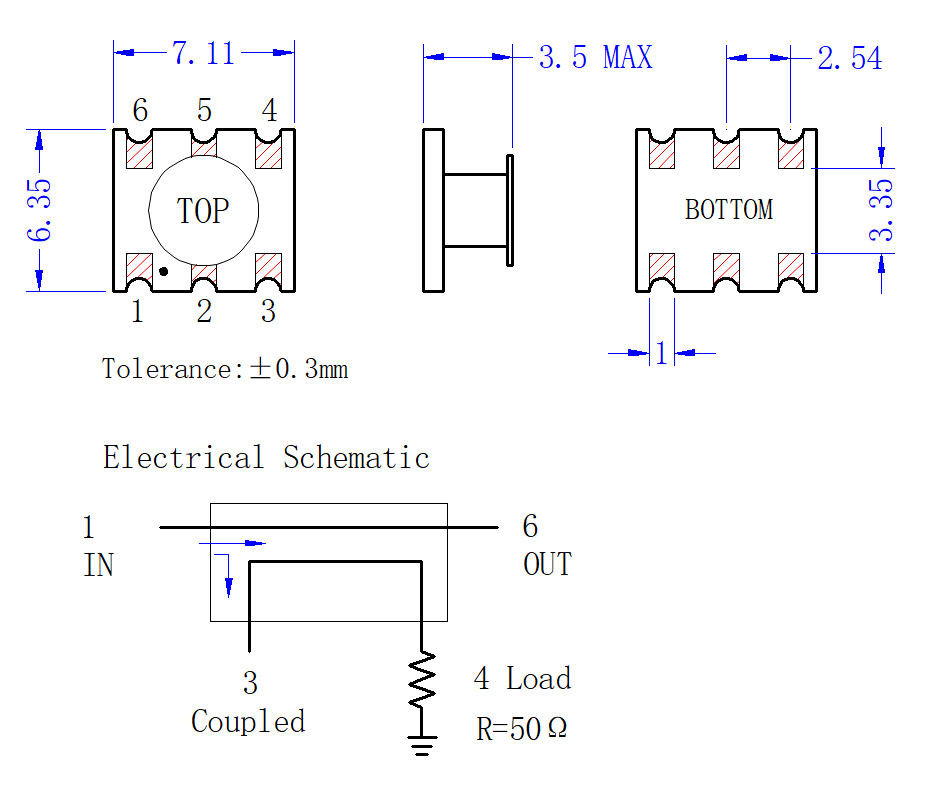

| 输入端口 | 1 |
| 输出端口 | 6 |
| 耦合端口 | 3 |

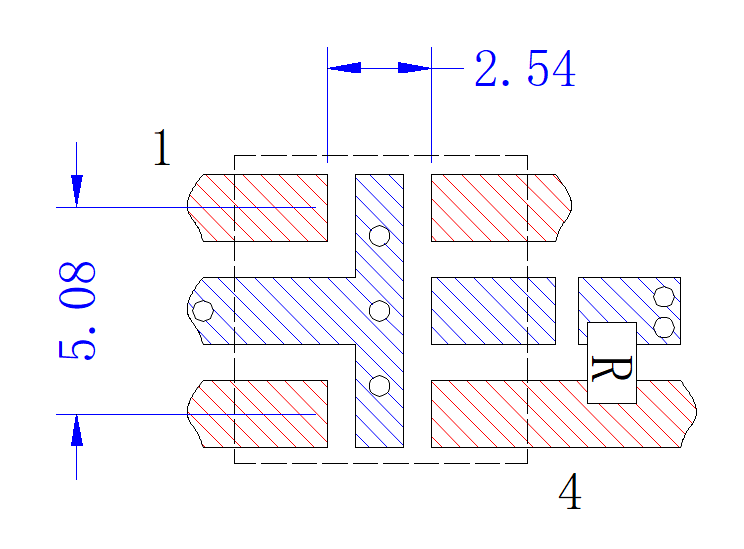

| 隔离端口 | 4（外接50Ω负载） |
| 接地端口 | 2 |

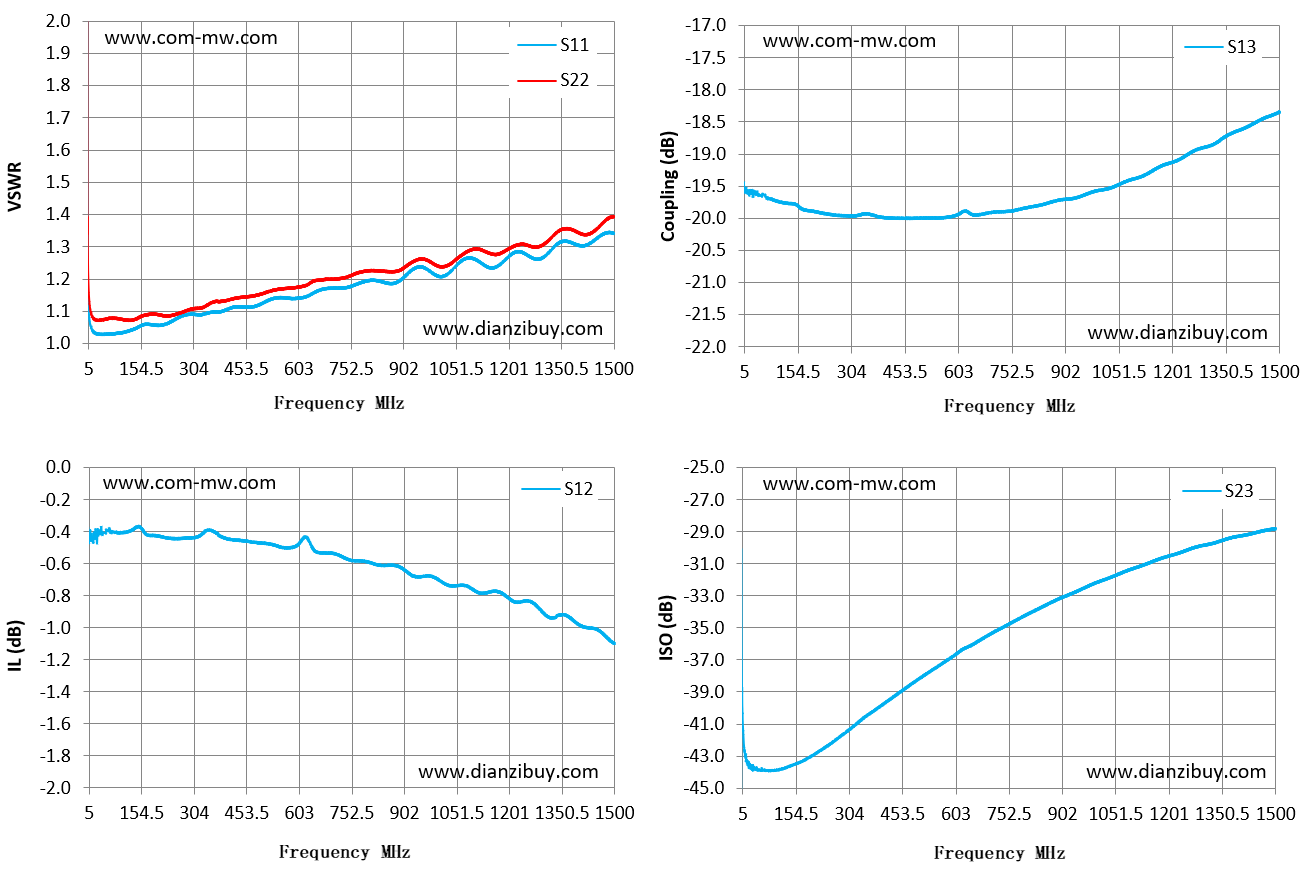

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
| 5 | 1.09 | 1.15 | -0.44 | -19.59 | -41.19 |
| 112 | 1.04 | 1.07 | -0.4 | -19.76 | -43.83 |
| 219 | 1.06 | 1.09 | -0.44 | -19.92 | -42.7 |
| 325 | 1.09 | 1.11 | -0.42 | -19.95 | -40.95 |
| 432 | 1.11 | 1.14 | -0.45 | -20 | -39.24 |
| 539 | 1.14 | 1.17 | -0.49 | -20 | -37.59 |
| 646 | 1.16 | 1.19 | -0.52 | -19.95 | -36.09 |
| 753 | 1.18 | 1.21 | -0.58 | -19.88 | -34.75 |
| 859 | 1.19 | 1.22 | -0.61 | -19.75 | -33.54 |
| 966 | 1.23 | 1.26 | -0.68 | -19.61 | -32.48 |
| 1073 | 1.26 | 1.28 | -0.74 | -19.42 | -31.51 |
| 1180 | 1.25 | 1.28 | -0.79 | -19.16 | -30.64 |
| 1286 | 1.26 | 1.3 | -0.88 | -18.9 | -29.9 |
| 1393 | 1.31 | 1.35 | -0.97 | -18.62 | -29.29 |
| 1500 | 1.34 | 1.39 | -1.1 | -18.34 | -28.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
